显示面板标准 - 结构 过时的

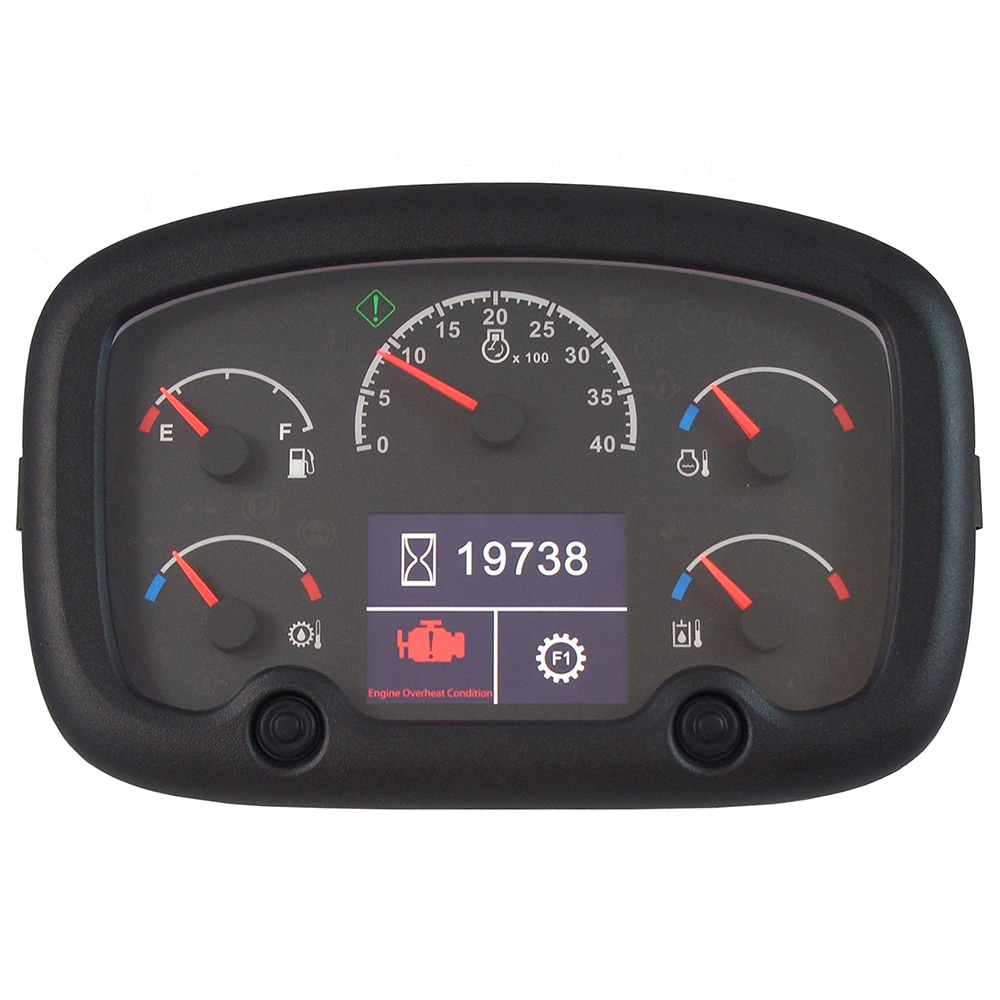

DPS-C是用于车辆仪表的通用显示器。有一个标准的电子配置和标准覆盖。最终用户可以使用自定义叠加层和自定义应用软件定制DPS-C。通过整合新的集群，广泛的工业车辆可以更有效地运行，以提高生产力。 这种多功能仪表盘支持两个CAN通信通道，以及USB。

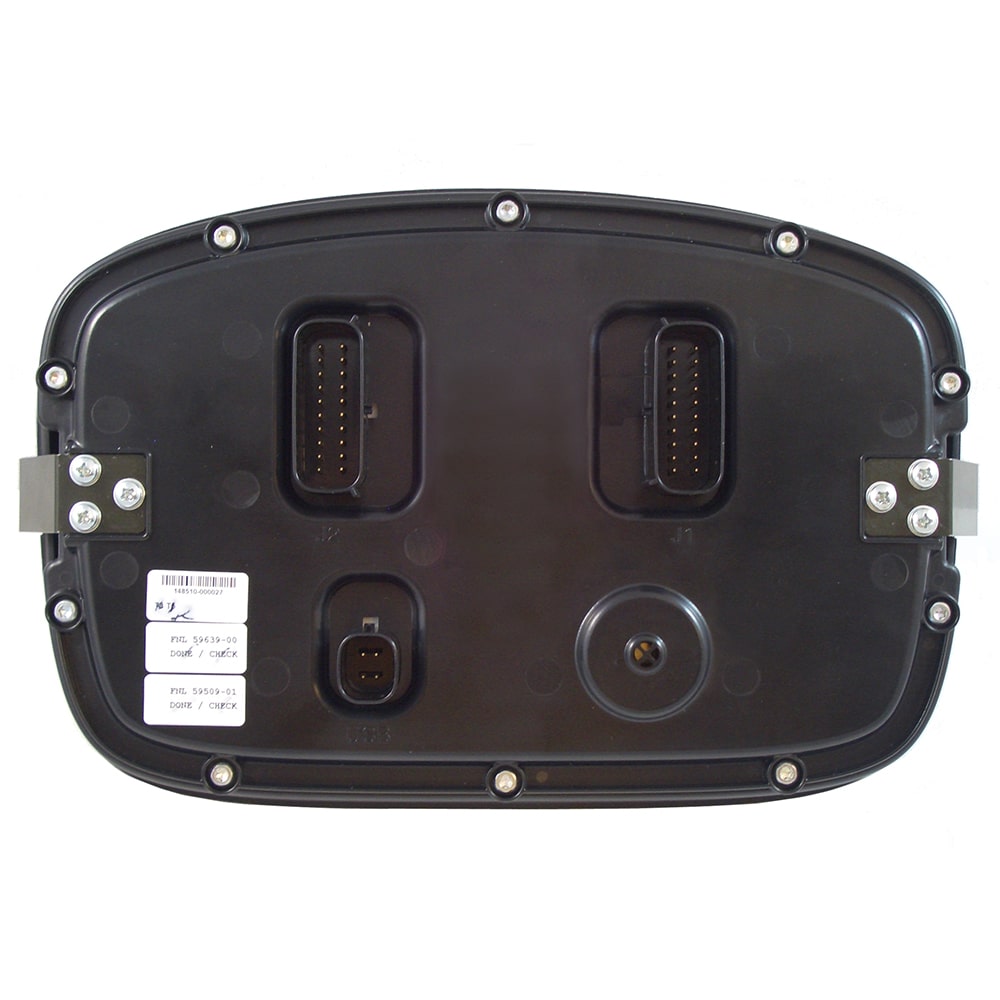

DPS-C具有： • 18 个数字输入 • 4个具有唤醒功能的高电平输入 • 4 个模拟输入 • 2 个频率输入 对于输出，DPS-C具有 • 2个高侧 • 2个低侧 输出提供具有脉冲宽度调制能力的最大电流2.5A。低端输出具有模拟反馈，可提供开路，短路至电池和接地检测。 DPS-C集群非常适合各种建筑和越野车辆应用，具有五个背光测量仪，28个LED位置状态指示器（信号）和3.5“，半透反射式彩色液晶显示器，320 x 240像素的屏幕。坚固的外壳设计用于恶劣环境，并已经过基于J1455，ISO和EP455环境规格的合适的标准组合测试。连接器坚固耐用，环境密封，Molex MX150类型。
