明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列
停产：外转子直驱扭矩电机-ACT系列
注意：该产品已停产-请联系我们以获取更多帮助。
SERIES OVERVIEW
停产：外转子直驱扭矩电机-ACT系列
注意：该产品已停产-请联系我们以获取更多帮助。
- 系列编号
- —
- 所属技术
- 机电技术
- 产品记录
- 24
- 图片与资料
- 2
系列介绍
产品能力与选型说明

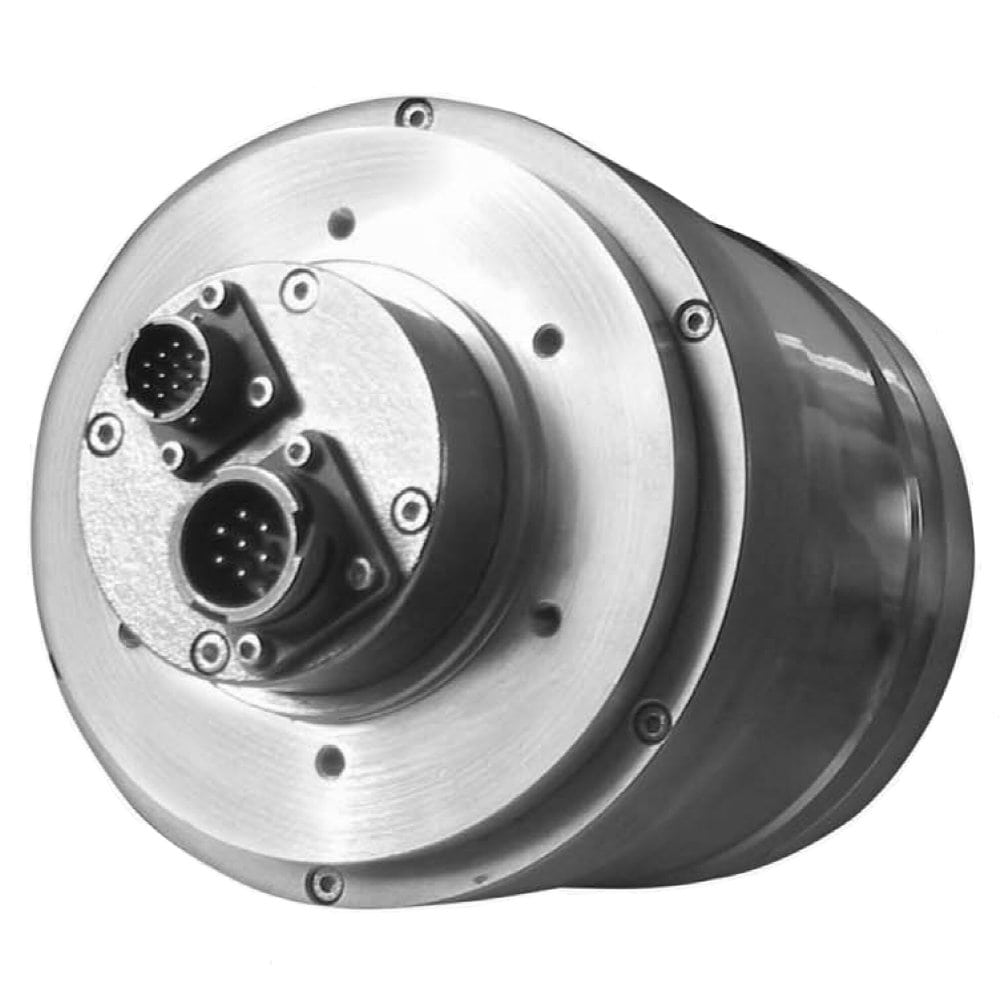

ACT系列高惯性直驱扭矩电机采用外转子设计。ACT电机的外转子具有高精度和高动态刚度，非常适合于印刷辊和分度台等应用。应用： • 印刷辊• 分度台 技术概况： • 电机技术：带外部转子的永磁同步伺服电机• 框架尺寸：155mm• 功率范围：0.3 ...0.6 kW• 扭矩范围：15 ...30 Nm• 速度范围：200 min-1• 供电电压：400VAC• 极数：16• 冷却：风冷/自然对流• 防护等级：IP54• 反馈传感器：旋转变压器| SinCos |绝对编码器• 标志：CE
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
外框尺寸155mm mm
持续输出功率0.3 ... 0.6 kW kW
持续扭矩15 ... 30 Nm, 132 ... 265 lb-inch
峰值扭矩47 ... 95 Nm, 416 ... 840 lb-inch
额定速度200 RPM
输入电压400VAC VAC
电机极数16
回馈类型旋转变压器| SinCos |绝对值编码器, Absolute Encoder (SinCos)
兼容 Parker 驱动器HIDRIVE | TPDM | SLVD-N, TPDM, SLVD-N
符合规格CE认证
防护等级IP54
冷却方法风冷/自然对流
轴类型外部/外部转子
具体产品
型号与订货号
共 24 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 2 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
停产：外转子直驱扭矩电机-ACT系列
