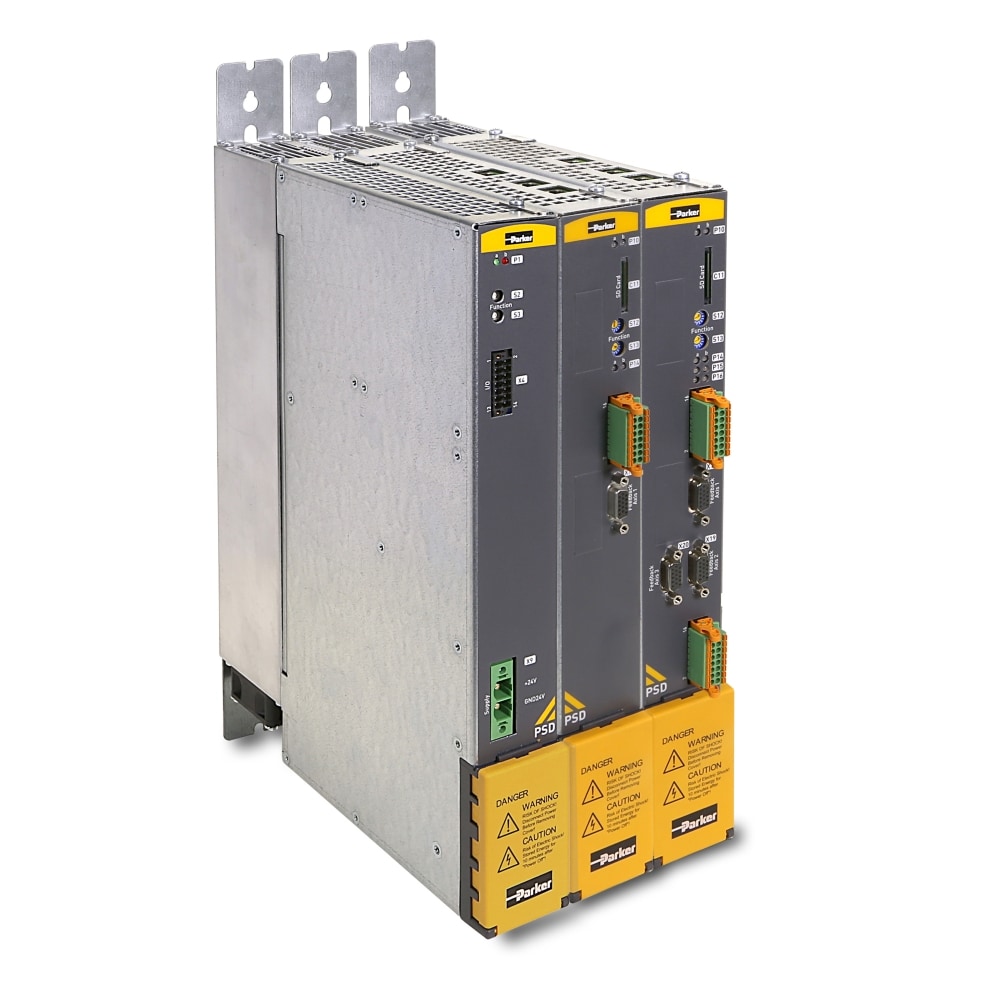

PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出）
PSD1MW3222多轴伺服驱动器的额定功率为3x1.3kVA，提供EtherCAT，自整定动调节，板上I/O接口功能，STO安全功能和DSL支持。节省空间的PSD1M在一外壳内集成三种规格的驱动器，采用同一直流母总线电源
SERIES OVERVIEW
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出）
PSD1MW3222多轴伺服驱动器的额定功率为3x1.3kVA，提供EtherCAT，自整定动调节，板上I/O接口功能，STO安全功能和DSL支持。节省空间的PSD1M在一外壳内集成三种规格的驱动器，采用同一直流母总线电源
- 系列编号
- —
- 所属技术
- 机电技术
- 产品记录
- 8
- 图片与资料
- 22
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
品牌Parker
产品类型伺服驱动器
传动轴类型多轴技术
产品序列PSD1
输入电压325 - 680VDC VDC
持续输出电流额定值3* 2.0A A
兼容电机类型无刷伺服<br>无框伺服<br>主轴电机, Frameless Servo, Spindle
兼容回馈设备DSL Hiperface单线<br>旋转变压器（正在开发中）<br>EnDat 2.2（正在开发中）<br>BISS-C（正在开发中）, Resolver, 1Vpp Rotary and Linear Encoders, Incremental TTL Encoders, Analog Hall
控制模式位置控制（外部命令）<br>速度控制（外部命令）<br>转矩控制（外部命令）, Velocity Control (External Command), Torque Control (External Command)
通讯接口EtherCAT<br>Profinet<br>Ethernet/IP (正在开发中), Profinet, Ethernet/IP
工作温度0 - 40 °C, 32 - 104 °F
符合规格CE（EMC＆LVD）<br>通过UL列出<br>通过cUL列出<br>符合 RoHS标准, UL Listed, cUL Listed, RoHS Compliance
具体产品
型号与订货号
共 8 条产品记录。独立型号尚未确认的产品可按订货号查询。
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222B1100000独立型号待确认订货号：PSD1MW3222B1100000零件号代用查看产品 →
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222B2100000独立型号待确认订货号：PSD1MW3222B2100000零件号代用查看产品 →
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222B2200000独立型号待确认订货号：PSD1MW3222B2200000零件号代用查看产品 →
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222C1100000独立型号待确认订货号：PSD1MW3222C1100000零件号代用查看产品 →
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222C2200000独立型号待确认订货号：PSD1MW3222C2200000零件号代用查看产品 →
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222B1110000独立型号待确认订货号：PSD1MW3222B1110000零件号代用查看产品 →
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222C2202000独立型号待确认订货号：PSD1MW3222C2202000零件号代用查看产品 →
PSD1M多轴伺服驱动器，Tripple Axis多轴模块：3x 2A / 325-680VDC（3x 1.3kVA输出） · PSD1MW3222C2222000独立型号待确认订货号：PSD1MW3222C2222000零件号代用查看产品 →
