产品系列

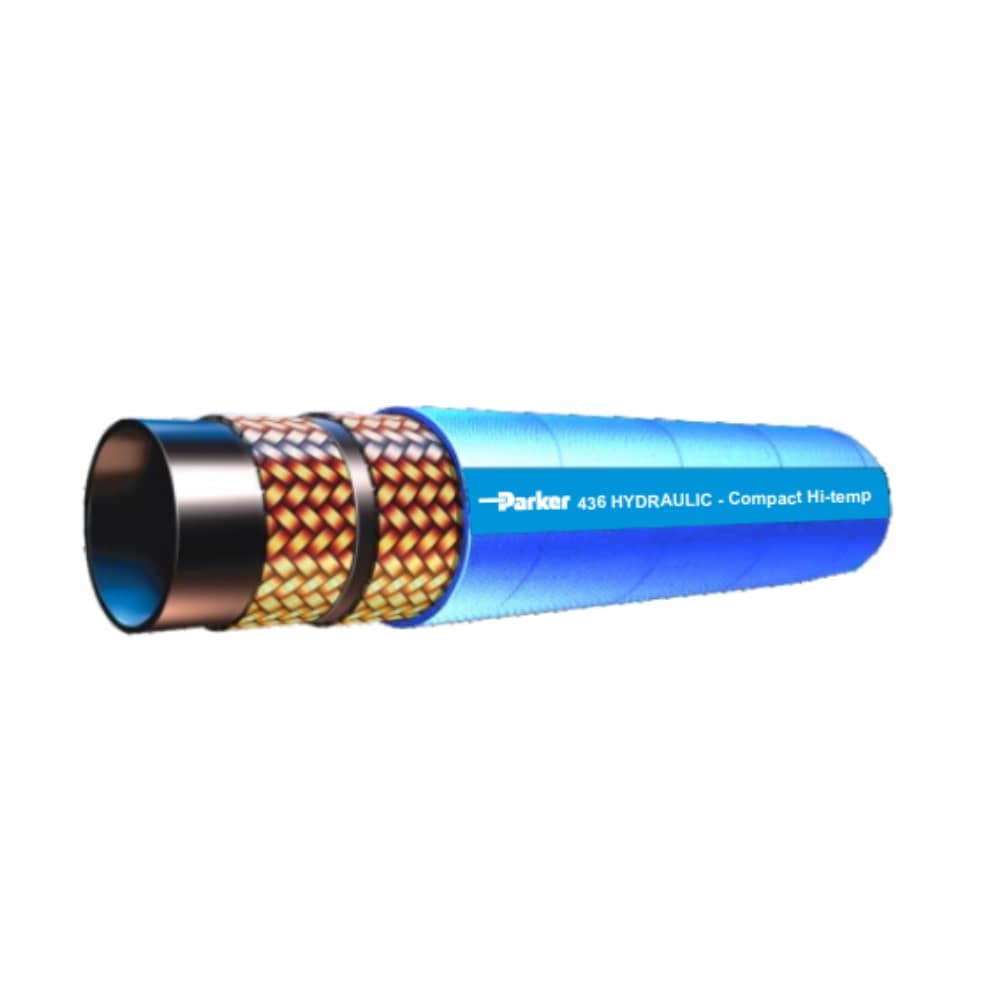

436系列凑型高温液压软管 - 工作压力范围为2000至4000 PSI
派克436软管是一款液压工业标准软管，压力范围为2000-4000 PSI，其紧凑结构可满足空间受限的布管要求。
SERIES OVERVIEW
436系列凑型高温液压软管 - 工作压力范围为2000至4000 PSI
派克436软管是一款液压工业标准软管，压力范围为2000-4000 PSI，其紧凑结构可满足空间受限的布管要求。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 8
- 图片与资料
- 7
系列介绍
产品能力与选型说明
派克436系列软管是一款液压工业标准软管，压力范围为2000-4000 PSI，其良好的柔性能够符合空间受限情况下的布管安装。436软管经过设计，制造和测试，符合SAE 100R16性能要求。温度可高达302华氏度。尺寸范围从3/8”到1”，以符合各种市场的要求。 市场： • 交通 • 军事 • 建设 • 农业 • 地面和建筑维护 • 林业 • 铁路 • 通用设备 • 机床 • 垃圾回收 • 物料搬运 • 工业 特点与优势： • 是SAE弯曲半径的一半，其柔性使用较低的力即可安装 • 符合SAE 100R16 / ISO 11237类型R16标准要求 • 温度可达302华氏度 • 紧凑的结构能够提供更方便的布管安装 • 基于不同的尺寸，压力范围为2000-4000 PSI •使用双层钢丝编织增强，结构更紧凑 应用： • 石油基液压油和润滑油 适配接头： • 43系列接头 • 42系列接头
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
盖材料PKR® Rubber MSHA approved
介质Lubricants, Petroleum Hydraulic Fluids
符合规格ISO, SAE
兼容配件43 Series, 42 Series
最大运行压力up to 275 bar, up to 27.5 MPa, up to 4000 psi
重量0.42 to 1.22 kg/m, 0.28 to 0.82 lb/ft
内径3/8 to 1 inch, 10 to 25 mm
应用Agriculture Equipment, Construction Equipment, Forestry, Hydraulics, Industrial, Material Handling, Transportation
软管加固材料2 Braids of Steel Wire
外径0.68 to 1.41 inch, 17 to 36 mm
尺寸-6 to -16
最小弯曲半径2-1/2 to 6 inch, 65 to 150 mm
软管内管材料PKR® Rubber
盖颜色Blue
最低运行温度-55 °F, -48 °C
最高运行温度302 °F, 150 °C
软管盖类型Standard Cover
