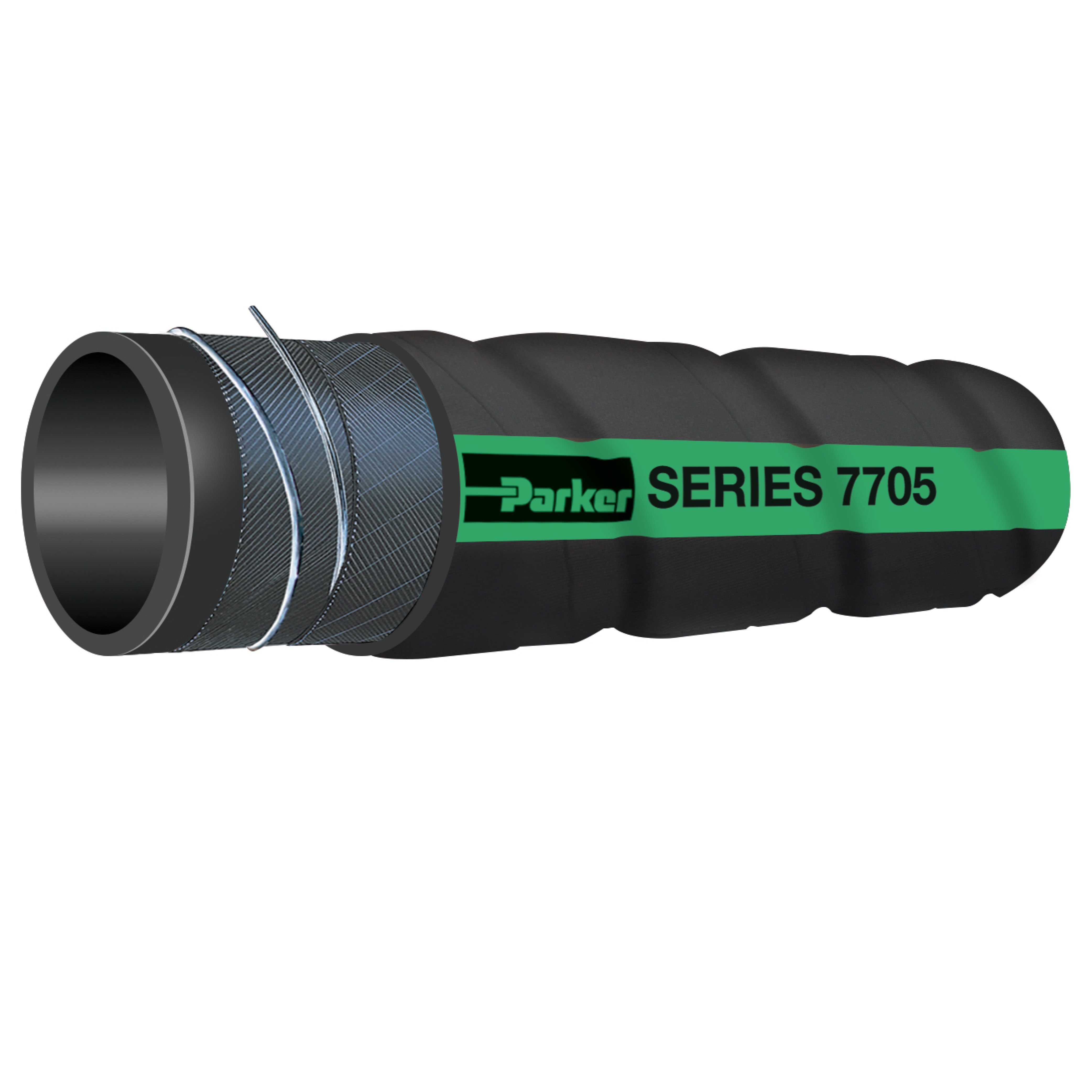

7705系列GREEN LABEL™石油输送波纹软管
7705 系列绿标波纹油田石油传输和吸入软管，为输送、传输和运输生物柴油和精炼燃油应用而设计开发，其耐受温度可达+82°C，工作压力可达 200psi。
SERIES OVERVIEW
7705系列GREEN LABEL™石油输送波纹软管
7705 系列绿标波纹油田石油传输和吸入软管，为输送、传输和运输生物柴油和精炼燃油应用而设计开发，其耐受温度可达+82°C，工作压力可达 200psi。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 7
- 图片与资料
- 4
系列介绍
产品能力与选型说明
派克7705系列绿标波纹油田石油输送和吸入软管，在各种中压、标准载荷和B100生物柴油槽罐车应用中，能表现出优异的服务性能。其重量轻、波纹式结构提供软管抗挤压和耐扭结的性能，以使介质的流动畅通无阻；另外其额外的柔韧性使得管路的布置易于进行，且耐磨耐气候，这些都展示了该软管的产品性能。 市场: • 一般工业 • 油 & 气 • 交通运输 特性/优点: • 芯管: 黑色丁腈橡胶，可耐生物柴油B100、燃油和石油，最高工作温度为+82°C。 • 增强层: 多层纤维缠绕提高了软管的强度和持久耐用能力，两根钢丝螺旋结构保障了软管耐全真空的能力，并且提供了一条将静电荷传导至大地的有效途径。 • 外胶层: 黑色丁腈橡胶/PVC材料，提供了软管耐磨、耐热、耐油和持久耐用特性。 应用: -介质 • 生物柴油(不超过B100生物柴油) • 柴油 • 乙醇 • 汽油 -使用环境 • 大型仓库和储存场所 • 服务卡车 • 运输槽罐车 安全/技术指南: • 安全设计系数: 4:1 警示: • 匹配不同的软管接头或抱箍可能导致软管总成的最高工作压力低于其相应软管额定的最高工作压力，请参考 NAHAD 工业软管总成操作指南。 • 严禁选择该软管使用于开放水域传输油品或燃油的服务场合。
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
盖材料Nitrile/PVC
介质Fuels - Check fuel type with our catalogue chart.
应用Fuel Transfer
真空额定压力29 inch-Hg, 737 mm-Hg, Full
符合规格n/a
最大运行压力1.0 to 1.4 MPa, 150 to 200 psi, 10.3 to 13.8 bar
额定软管内径25 to 100 mm
兼容配件43 Series
内径1 to 4 inch, 25.4 to 101.6 mm
盖板结构Corrugated, Wrapped
外径36.5 to 115.0 mm, 1.437 to 4.527 inch
软管加固材料2 Plies of Textile with Dual Wire Helix
尺寸-16 to -64
包装类型Coil
最小弯曲半径2 to 6 inch, 50.8 to 152.4 mm
软管内管材料Black, Nitrile
盖颜色Black
最低运行温度-20 °F, -29 °C
最高运行温度180 °F, 82 °C
设计因素4:1
重量0.55 to 2.3 lb/ft, 0.82 to 3.47 kg/m
长度/安装包100 ft
