明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

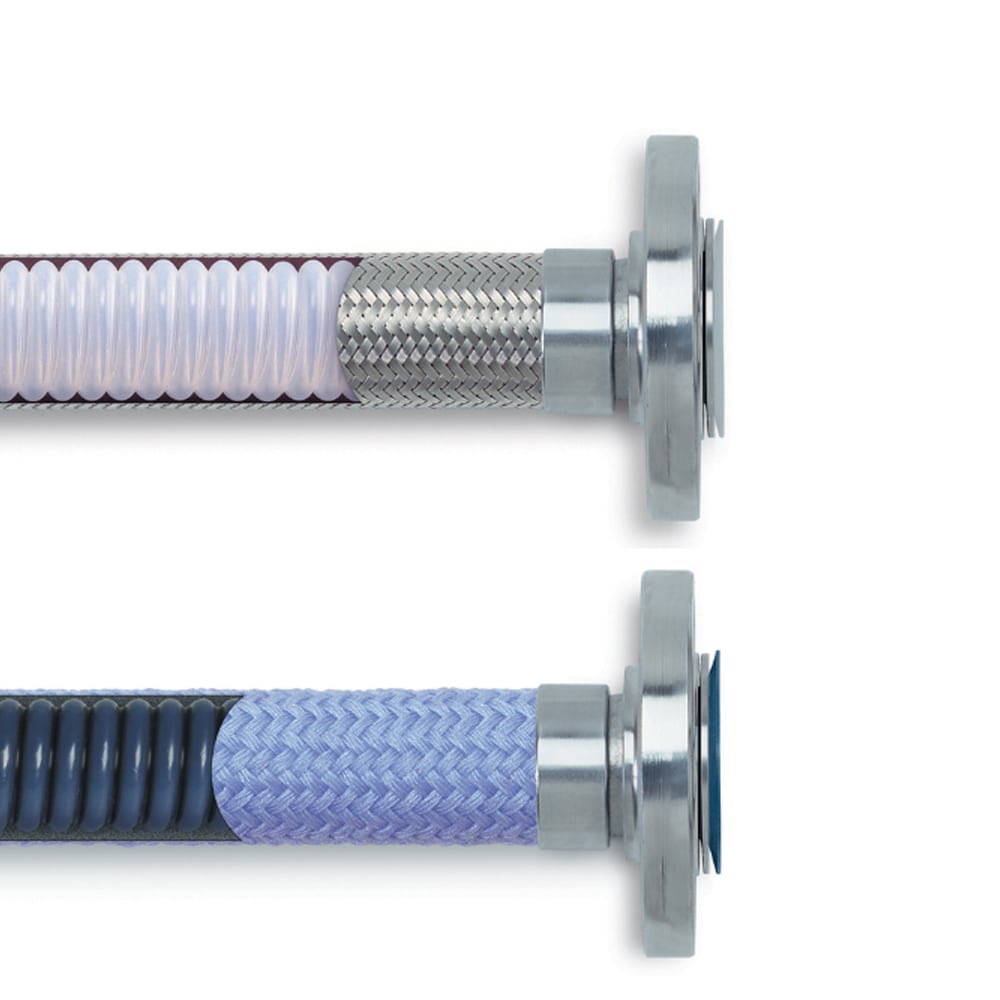

Flare-Seal® 厚壁聚四氟乙烯（PTFE）软管 - 带螺旋波纹芯管
导电Flare-Seal PTFE、不锈钢丝编织总成，由于其光滑且易清洁的连接，确保流体介质的正常顺利流动，并阻止了细菌微生物的滋生
SERIES OVERVIEW
Flare-Seal® 厚壁聚四氟乙烯（PTFE）软管 - 带螺旋波纹芯管
导电Flare-Seal PTFE、不锈钢丝编织总成，由于其光滑且易清洁的连接，确保流体介质的正常顺利流动，并阻止了细菌微生物的滋生
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 4
- 图片与资料
- 16
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
设计因素4
盖颜色n/a, Natural
介质Air, Chemicals - Check your fluid compatibility with our catalogue chart., Food & Beverage, Industrial Fluids, Petroleum Hydraulic Fluids, Water, Welding Gases (Technical Gases)
符合规格FDA 21 CFR 177.1550, ISO 10993, Sections 5, 6, 10, 11, USP Class VI (dependent on style)
兼容配件PAGE Series
重量0.20 to 3.13 kg/m, 0.14 to 2.10 lb/ft
最高运行温度500 °F, 212 °C
最低运行温度-100 °F, -73 °C
最小弯曲半径2 to 16 inch, 51 to 406 mm
尺寸-8 to -64
内径1/2 to 4 inch, 13 to 102 mm
最大运行压力1.0 to 3.5 MPa, 150 to 500 psi
应用Chemical Transfer, Fluid Handling, Food & Beverage Processing, Industrial, Manufacturing, Medical, Pharmaceutical, Processing
产品类型PTFE Hose
软管内管材料Polytetrafluoroethylene (PTFE)
盖材料n/a
真空额定压力28 inch-Hg, 711.2 mm-Hg
软管加固材料Braid of 316 Stainless Steel
外径0.750 inch, 1.040 inch, 1.250 inch, 1.660 inch, 1.920 inch, 2.490 inch, 3.250 inch, 3.800 inch, 4.760 inch, 19 to 121 mm
产品风格Flare Seal, Static Dissipative
具体产品
型号与订货号
共 4 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 16 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接919BJ Static Dissipative PTFE Hose Assembly with Silicone Jacket--4660-919BJ前往官网 ↗技术文档 · 官网链接Conductive PTFE Tubing, Conductive ID and Fully Conductive--4660-TX405前往官网 ↗技术文档 · 官网链接Food & Beverage Transfer - Hose, Tubing, Fittings--4660-Food前往官网 ↗技术文档 · 本地资料Parflex Division EPA 6h Regulation打开文件 ↗技术文档 · 本地资料Parflex Division Global Automotive Declarative Substances List打开文件 ↗技术文档 · 本地资料Parflex Division Manufacturers Directive打开文件 ↗技术文档 · 本地资料Parflex Division REACH Compliance打开文件 ↗技术文档 · 本地资料Parflex Division RoHS Certificate / WEEE Certificate Directive打开文件 ↗技术文档 · 本地资料Parflex Division SDS打开文件 ↗技术文档 · 官网链接Parflex Hose Pressure Quick Reference Guide--4660-Parflex_Hose_Pressure前往官网 ↗技术文档 · 官网链接Parflex Instrumentation Hose and Tubing--4660-Instrumentation前往官网 ↗技术文档 · 官网链接Parflex Ravenna ISO 9001:2015 Certificate前往官网 ↗技术文档 · 本地资料Parker Division Proposition 65 Warning Language--Required_Prop_65_Warning打开文件 ↗技术文档 · 本地资料Parker Safety Guide for Selecting Hose, Tubing, Fittings and Accessories - Parflex打开文件 ↗技术文档 · 官网链接Tubing Solutions for Packaging Equipment--4660-Packaging前往官网 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
