明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

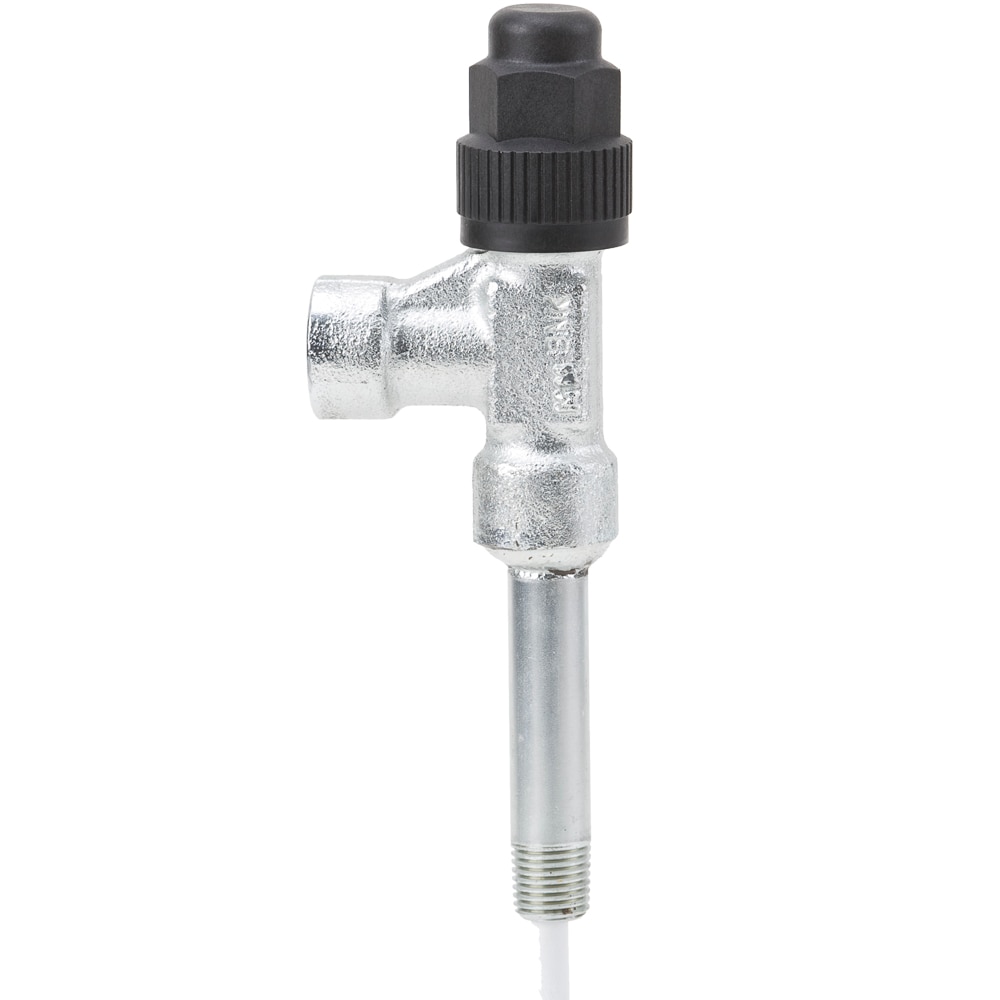

表阀 V2-V3
派克V2 和 V3系列手阀为全钢阀体，紧凑型设计。主要用作表阀(V2)和排污阀(V3)。
SERIES OVERVIEW
表阀 V2-V3
派克V2 和 V3系列手阀为全钢阀体，紧凑型设计。主要用作表阀(V2)和排污阀(V3)。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 29
- 图片与资料
- 4
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
型号请根据产品订货号区分产品
最大运行压力32 bar, 450 psig
最低流体温度'-40 °F
最高流体温度240 °F
入口连接尺寸FPT, MPT, FPT *accepts 3/8" OD tube, 3-1/4" Ext. MPT, 2-1/2" Ext. MPT, 3-3/4" Ext. MPT, 5-1/4" Ext. MPT, 4" Ext. MPT, 5" Ext. MPT, 8-1/2" Ext. MPT, MPT, FPT *accepts 3/8" OD Tube, 3-1/4 inch Ext. MPT, 2-1/2 inch Ext. MPT, 3-3/4 inch Ext. MPT, 5-1/4 inch Ext. MPT, 4 inch Ext. MPT, 5 inch Ext. MPT, 8-1/2 inch Ext. MPT
产品类型V2 或 V3, V3
阀门配置直角或直通, Globe
结构材料阀体: 锻钢, ATSM A105 C 1029 镀锌~ 封帽: 铝~ 螺栓螺母: 钢~ 阀杆: 不锈钢, 1/4" square flats~ 阀杆组件: 石墨~ 封帽O型圈: 氯丁橡胶 或 阀体: 锻钢, ATSM A105 C 1029 镀锌~ 封帽: 塑料, Seal Cap: Aluminum, Packing Nut: Steel, Stem: Stainless Steel, 1/4 inch square flats, Stem Packing: Graphite base, Seal Cap O-Ring: Neoprene, Seal Cap: Plas
具体产品
型号与订货号
共 29 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 4 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。

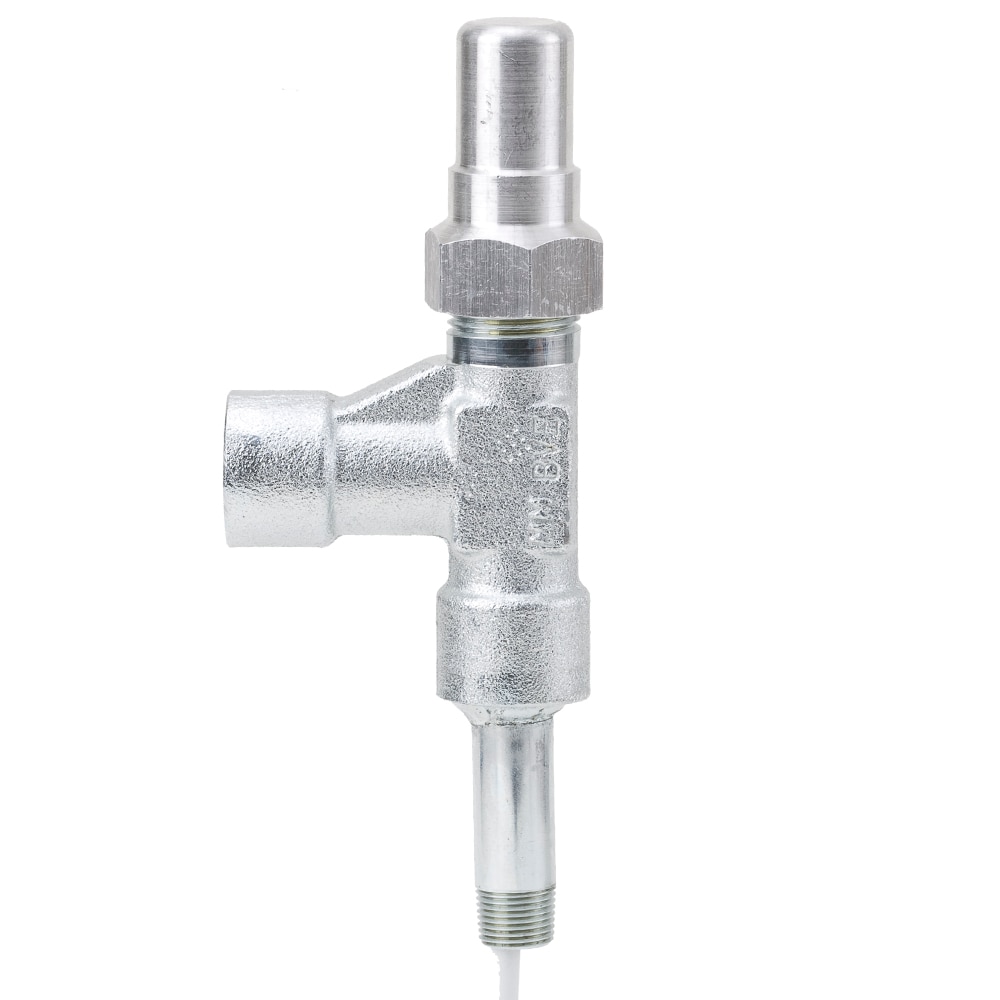

产品图片 · 本地资料Thumbnail 1

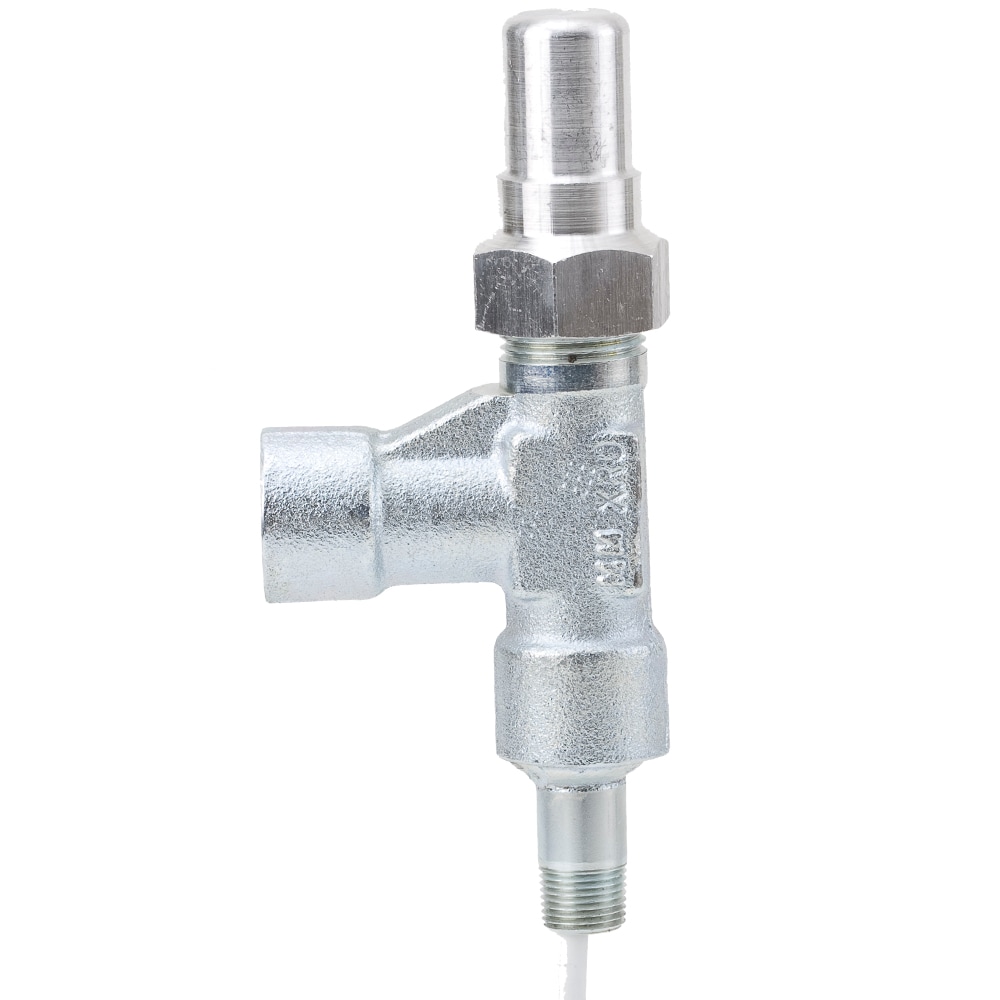

产品图片 · 本地资料Thumbnail 2工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
表阀 V2-V3
