明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

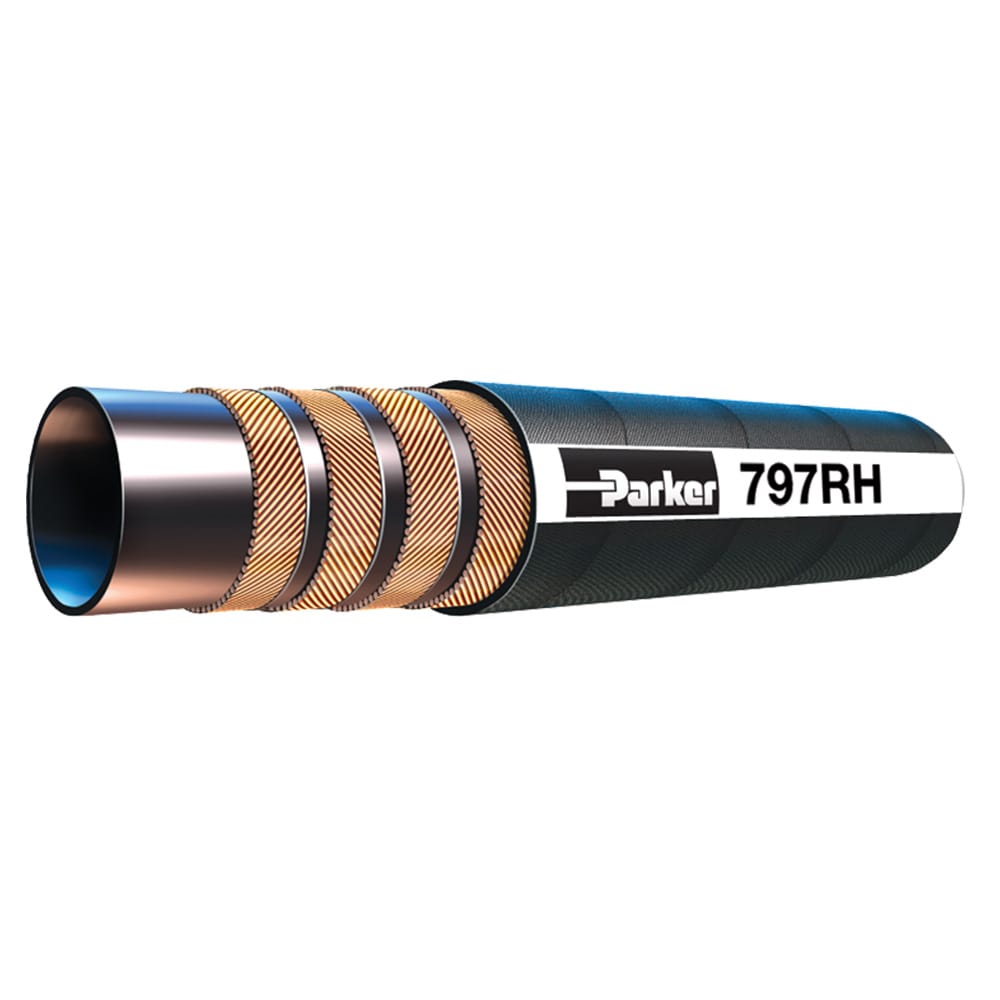

恒定工作压力为6000 PSI的797RH系列液压软管
派克的不剥胶高压恒压软管797RH的设计工作压力高达42.0 MPa，温度范围为-40°C至+125°C。该软管系列与碳钢和不锈钢的不剥胶接头适配。
SERIES OVERVIEW
恒定工作压力为6000 PSI的797RH系列液压软管
派克的不剥胶高压恒压软管797RH的设计工作压力高达42.0 MPa，温度范围为-40°C至+125°C。该软管系列与碳钢和不锈钢的不剥胶接头适配。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 7
- 图片与资料
- 7
系列介绍
产品能力与选型说明
派克的797RH软管采用全尺寸6,000 PSI的恒压设计，以提供一致性和稳定性。797RH软管采用紧凑的缠绕技术，更轻便、耐用、易于弯曲，使得安装更加方便快捷。797RH软管及其防火外胶层为铁路应用而设计，并符合如下EN45545标准 - 适用于R22（内部）和R23（外部）的HL2级。尺寸范围从1/2”到1”。 市场： • 铁路 • 交通运输 • 工业 • 行走液压 特征/优势： • 特殊防火外胶层 • 一半的SAE 100R15弯曲半径，便于安装，仅需较低的弯曲力 • 弯曲力减少1/3 • 各种尺寸均达到6000 PSI的恒定工作压力 • 软管重量小于SAE缠绕管 • 符合欧洲标准EN45545 - 适用于R22（内部）和R23（外部）的HL2级 应用： • 石油基液压油和润滑油 适配接头： • 77系列接头
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
重量0.45 to 2.66 lb/ft, 0.67 to 3.96 kg/m
行业Off-road Machinery
软管内管材料Proprietary Synthetic Rubber Compound
品牌Parker
最低运行温度-40 °C, -40 °F
最大运行压力42.0 MPa, 420 bar, 6000 psi
产品类型Constant Working Pressure Hose
技术Fluid & Gas Handling
设计因素4:1
分部Polymer Hose Division Europe
产品风格No-Skive Compact Spiral
最小弯曲半径100 to 305 mm, 3.937 to 12.007 inch
结构材料Rubber
符合规格ISO 15540 30 min, ISO 18752-DC (size -8 to -20), ISO 18752-CC (size -6 and -24), EN 45545 HL2 for R22 (internal) and HL3 for R23 (external)
兼容配件77 Series , 43 Series
内径1/2 to 1-1/2 inch, 12.7 to 31.5 mm
最高运行温度125 °C (Water 85°C / Air 70°C), 257 °F (Water 185°F / Air 158°F)
应用High Pressure Hydraulics circuits for railways applications.
软管加固材料4 Spirals of High Tensile Steel Wire
外径0.831 to 20.787 inch, 21.1 to 52.8 mm
介质Petroleum Hydraulic Fluids
具体产品
型号与订货号
共 7 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 7 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接EN45545_797RH--(English)前往官网 ↗技术文档 · 官网链接Parker Safety Guide for Selecting Hose, Tubing, Fittings and Accessories--(English)前往官网 ↗技术文档 · 官网链接REACH_Declaration--(English)前往官网 ↗技术文档 · 官网链接What Every Design Engineer of Rail Vehicles Should Know About EN 45545--(English)前往官网 ↗技术文档 · 本地资料查看目录打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料官网目录系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
