产品系列

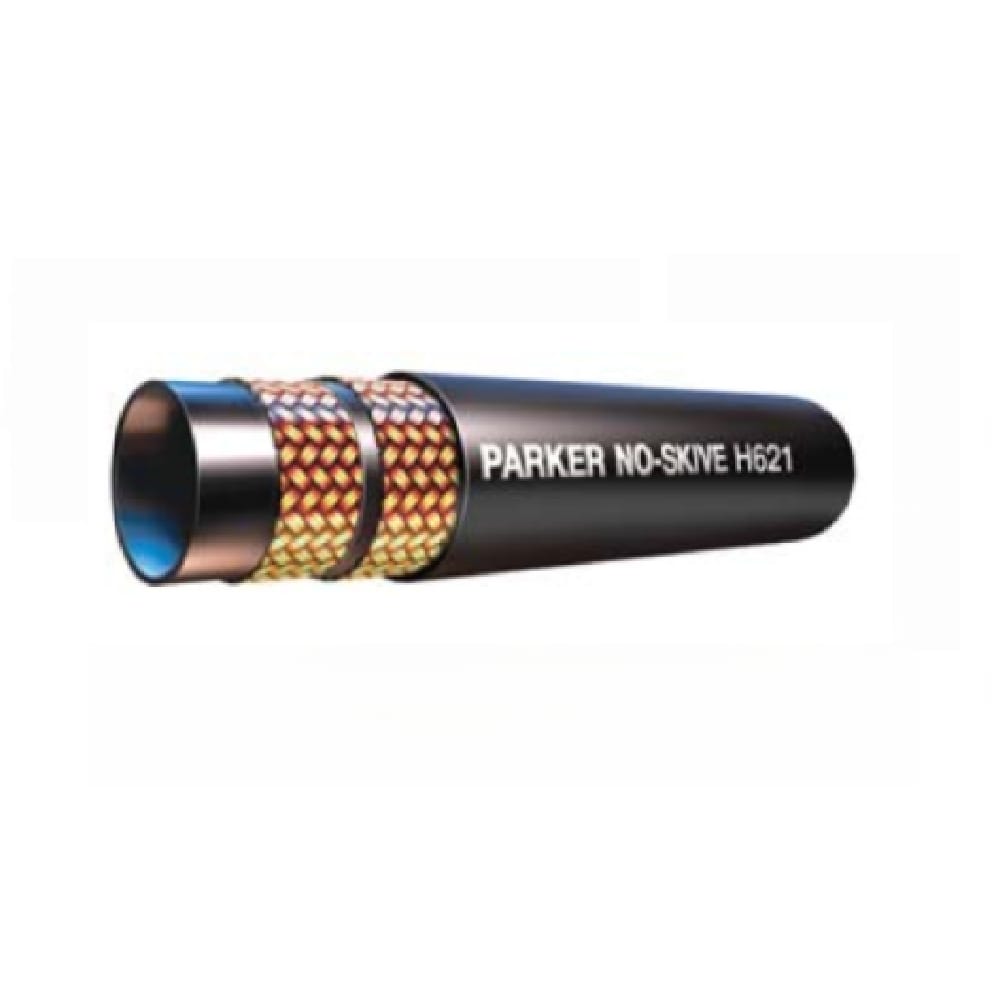

不剥胶两层编织软管H621，超越SAE 100R2AT/EN853 2SN
派克不剥胶两层编织软管 H621 设计用于最高 38 MPa 的工作压力，温度范围为 -40 °C 至 +100 °C。该系列软管兼容不剥胶接头。
SERIES OVERVIEW
不剥胶两层编织软管H621，超越SAE 100R2AT/EN853 2SN
派克不剥胶两层编织软管 H621 设计用于最高 38 MPa 的工作压力，温度范围为 -40 °C 至 +100 °C。该系列软管兼容不剥胶接头。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 2
- 图片与资料
- 3
系列介绍
产品能力与选型说明
派克的不剥胶两层编织软管 H621 符合 EN 853 2SN 和 SAE 100R2AT 标准，为更苛刻的市场需求提供优秀解决方案，并且性能超越 EN 与 SAE 规范要求。该软管具有广泛的流体兼容性，适用于所有通用液压应用。温度范围为 -40°C 至 +100°C；规格为 3/8" 和 1/2"。兼容接头：43 系列。 市场： • 建筑设备 • 林业 • 工业 • 移动设备 特点/优点： • 丁腈橡胶内胶层提供更广泛的流体兼容性。 • 高柔性，便于安装并延长使用寿命。 • 匹配的软管与接头系统确保经认证且安全的组合，为终端用户提供更高的质量与安全性，并实 现产品的更长使用寿命。 应用： • 石油基液压油与润滑油 • 移动与工业的中等压力应用 • 林业与施工机械
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
额定软管内径DN 10 to DN 12
内径9.5 to 12.7 mm, 3/8 to 1/2 inch
外径19 to 22.2 mm
最低运行温度-40 °C
最高运行温度100 °C
重量0.55 to 0.67 kg/m
最大运行压力35 to 38 MPa, 5000 to 5500 psi
爆破压力140 to 152 MPa, 20000 to 22000 psi
最小弯曲半径125 to 180 mm
软管内管材料Nitrile Butadiene Rubber (NBR)
盖材料Synthetic Rubber
软管加固材料2 Braids of High Tensile Wire
介质Petroleum base hydraulic, lubricating oils
应用General hydraulic applications
符合规格EN853 2SN, SAE 100R2AT
