产品系列

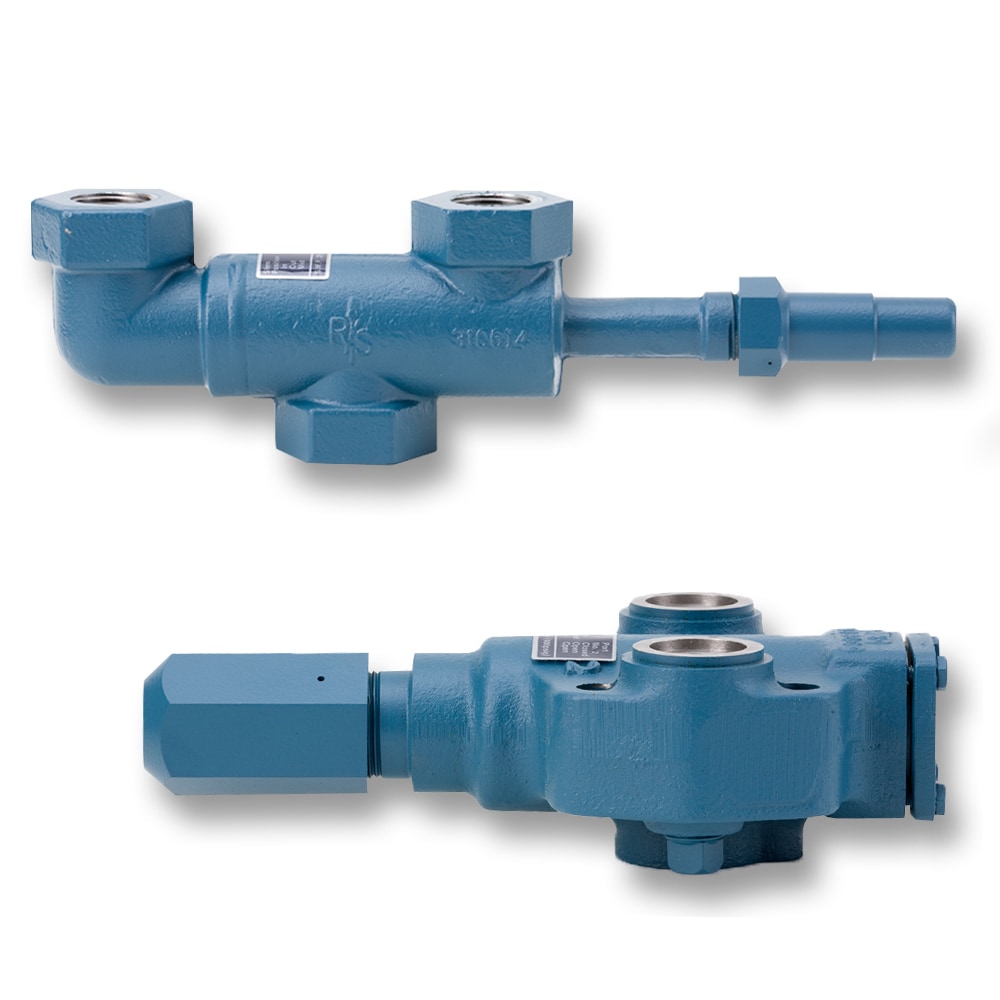

安全阀三通
派克RS 提供M1型入口三通阀座及M2，M3，M4阀座，与派克全系列安全阀配合使用。
SERIES OVERVIEW
安全阀三通
派克RS 提供M1型入口三通阀座及M2，M3，M4阀座，与派克全系列安全阀配合使用。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 7
- 图片与资料
- 3
系列介绍
产品能力与选型说明
至 1-1/4
(20mm - 32mm)。三通阀座符合ASHRAE 及IIAR 标准。
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列Safety Relief Valve Manifolds
应用Vapor or Liquid
阀门类型M1, M2, M3, M4
制冷剂类型Suitable for Ammoina and other common refrigerants
歧管出口数量2
主体样式Inline, Dual
材料类型Cast Steel and Stainless
额定压力27.6 barg, 400 psig
流量系数 1Port 1: 6.2 to 22.9 Kv, 7.2 to 26.5 Cv
流量系数 2Port 2: 6.7 to 22.4 Kv, 7.8 to 25.9 Cv
入口连接尺寸15 to 38 mm, 1/2 to 1-1/2 inch
出口连接尺寸M1: 15 to 32 mm, 1/2 to 1-1/4 inch, ; M2, M3, M4: Flanged
连接类型Inlet: FPT; Outlet: FPT, H-Series Safety Relief, or Companion Mounting Flange
最低运行温度'-45 °C, -50 °F
最高运行温度150 °C, 300 °F
最低环境温度'-29 °C, -20 °F
最高环境温度94 °C, 200 °F
规格Designed to comply with ASHRAE and IIAR standards
