明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

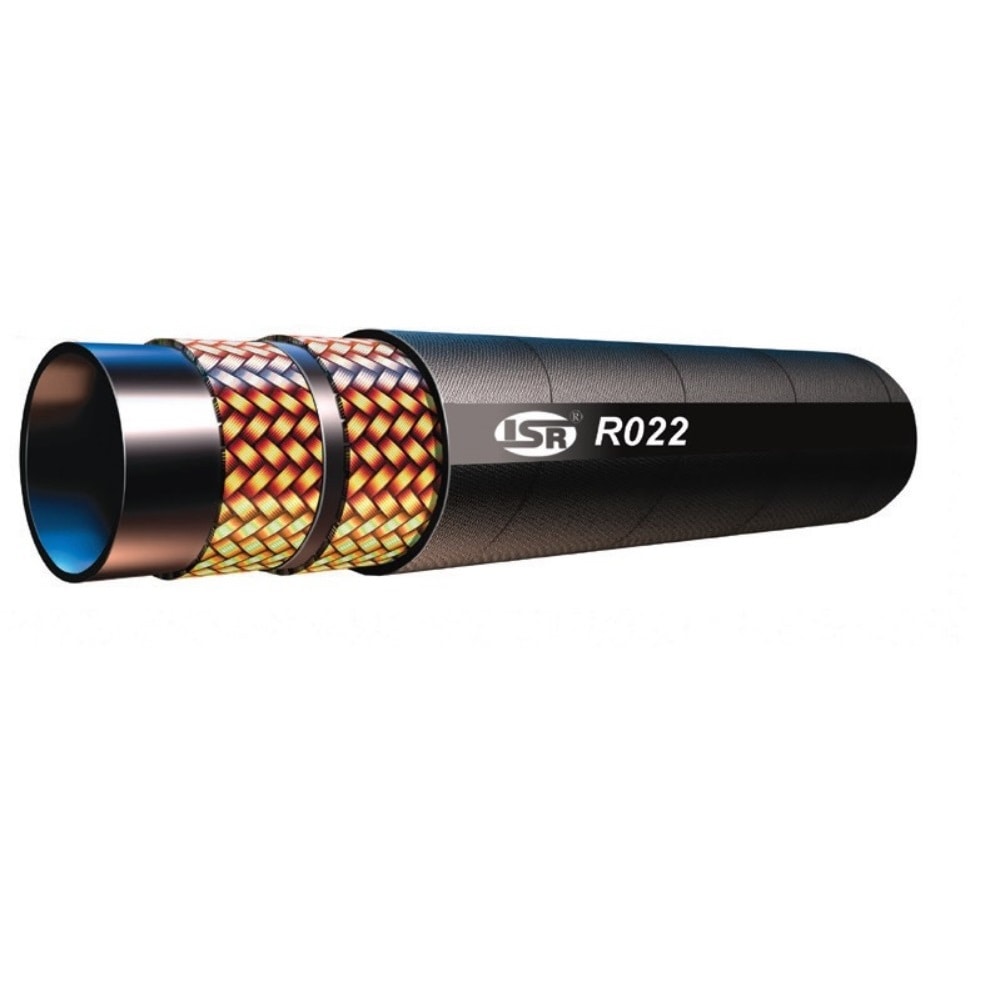

剥胶二层钢丝编织软管 R022 - 公司标准：Q/ISR01（II型）
剥胶二层钢丝编织软管R022为石油基液压和润滑油中的高压液压应用而设计。温度范围从-40°C到+100°C。适配剥胶接头。
SERIES OVERVIEW
剥胶二层钢丝编织软管 R022 - 公司标准：Q/ISR01（II型）
剥胶二层钢丝编织软管R022为石油基液压和润滑油中的高压液压应用而设计。温度范围从-40°C到+100°C。适配剥胶接头。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 1
- 图片与资料
- 1
系列介绍
产品能力与选型说明
剥胶二层钢丝编织软管R022为石油基液压和润滑油中的高压液压应用而设计。温度范围从-40°C 到 +100°C。尺寸范围从1/4” 到 1"。 市场： • 建筑设备 • 采矿 • 工业 特点/优势： • 合成橡胶外胶软管（包布管） • 温度范围从-40°C 到 +100°C 应用： • 石油基液压流体和润滑油 • 采矿机械
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
盖板结构Wrapped
介质Lubricants (Oils), Petroleum Hydraulic Fluids (Petroleum & Water-Glycol Base)
符合规格Company Standard: Q/ISR01 Type II
重量0.46 to 1.14 kg/m
软管加固材料2 Braids of Steel Wire
内径1/4 to 1 inch, 6 to 25 mm
最小爆破压力48.0 to 150 MPa, 7000 to 21700 psi
最大运行压力16.0 to 60.0 MPa, 2300 to 8700 psi
最小弯曲半径100 to 300 mm
外径15.6 to 37 mm
应用Hydraulics
最高运行温度100 °C
最低运行温度-40 °C
管道材料Synthetic Rubber
软管内管材料Synthetic Rubber
盖材料Synthetic Rubber
具体产品
型号与订货号
共 1 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 1 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
剥胶二层钢丝编织软管 R022 - 公司标准：Q/ISR01（II型）
