明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

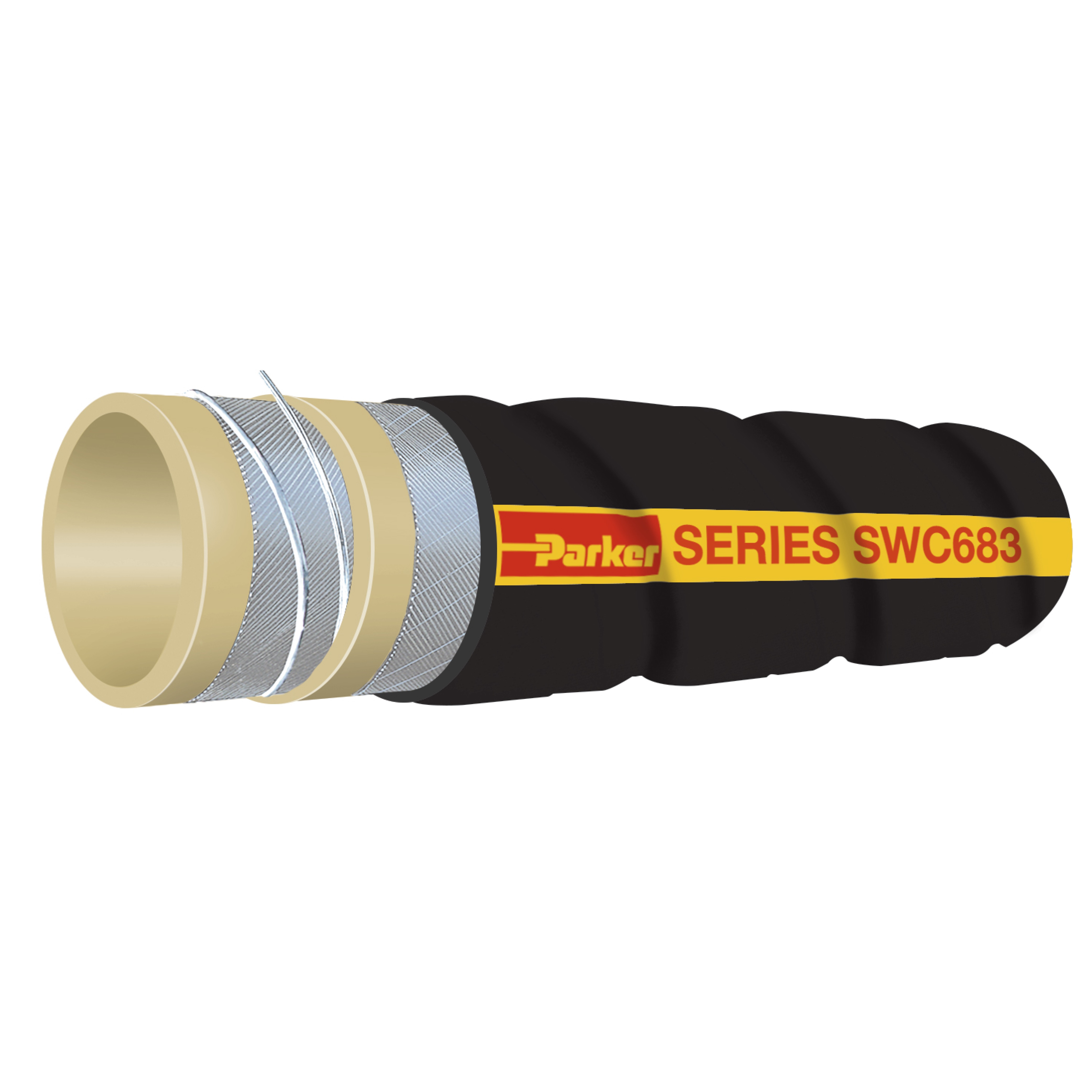

SWC683/SWC683G系列TITANFLEX® 改性 XLPE波纹软管 - 用于化学品抽吸
Titanflex改性XLPE波纹化学抽吸软管设计用于在250°F和250 psi的应用中转移各种工业强酸，化学药品和溶剂
SERIES OVERVIEW
SWC683/SWC683G系列TITANFLEX® 改性 XLPE波纹软管 - 用于化学品抽吸
Titanflex改性XLPE波纹化学抽吸软管设计用于在250°F和250 psi的应用中转移各种工业强酸，化学药品和溶剂
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 6
- 图片与资料
- 3
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最低运行温度-40 °C, -40 °F
盖材料Ethylene Propylene Diene Monomer (EPDM)
介质Chemicals - Check your fluid compatibility with our catalogue chart.
符合规格n/a
兼容配件n/a
内径1 to 6 inch, 25.4 to 152.4 mm
盖颜色Black, Green
软管加固材料Multiple Plies of Textile with Dual Wire Helix
外径1.50 to 6.75 inch, 38.1 to 171.5 mm
应用Chemical Transfer
软管内管材料Tan (MXLPE), Modified Cross Linked Polyethylene (MXLPE) (MXLPE)
盖板结构Corrugated
最高运行温度250 °F, 121 °C
额定软管内径25 to 150 mm
重量0.49 to 4.22 lb/ft, 0.73 to 6.29 kg/m
最小弯曲半径2 to 18 inch, 50.8 to 457.2 mm
最大运行压力125 to 250 psi, 8.6 to 17.2 bar, 0.9 to 1.7 MPa
真空额定压力29 inch-Hg, 737 mm-Hg
具体产品
型号与订货号
共 6 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 3 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料官网分类系列图片工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
SWC683/SWC683G系列TITANFLEX® 改性 XLPE波纹软管 - 用于化学品抽吸
