明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

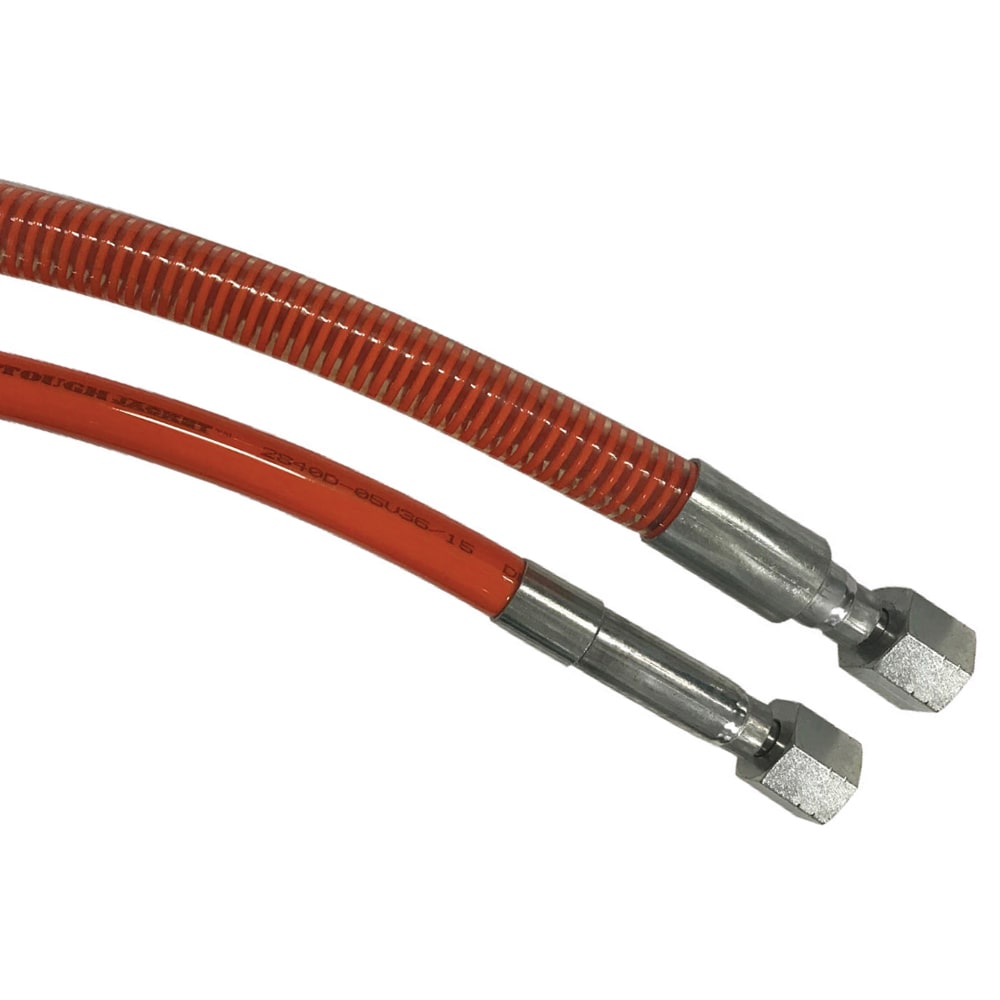

TOUGHJACKET™超高压（UHP）软管
无需PVC护套的TOUGHJACKET水射流软管具有紧凑的外径，比外覆PVC护套的软管小25％，便于操作员以符合人体工程学的姿势操作。
SERIES OVERVIEW
TOUGHJACKET™超高压（UHP）软管
无需PVC护套的TOUGHJACKET水射流软管具有紧凑的外径，比外覆PVC护套的软管小25％，便于操作员以符合人体工程学的姿势操作。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 4
- 图片与资料
- 19
系列介绍
产品能力与选型说明
Parflex高压TOUGHJACKET（TJ）水射流软管的设计，旨在取消软管外覆的PVC护套，将软管重量降低多达16％，使其易于操作，提高生产率，减轻操作员的工作强度，并排除了PVC护套从圆形套筒拉出的现象，从而使软管使用寿命比传统水射流软管更长。得益于派克新颖聚氨酯配方的外层，可延长软管的使用寿命。TJ软管的测试结果比标准PVC外覆层软管的耐磨性和耐久性高出12倍以上。外层还能减少摩擦和阻力，从而提高了操作员的安全性。TOUGHJACKET高压软管的安全特性还包括采用内置对比色的ColorGard™技术。软管内层的颜色与符合WJTA标准的超耐磨彩色外层不同。如果软管出现磨损问题，操作员可以直观地看到，与符合WJTA标准的外层形成鲜明对比的软管内层颜色。派克是一家拥有ColorGard的制造商，可轻松实现对磨损问题的可视化识别，提高检查效率并减少意外停机时间。 市场：• 工业 • 造船和海工 特点/优势：• 无需笨重的PVC护套 • TOUGHJACKET™聚氨酯外层优异的耐磨性 • 外径比传统软管小25％。 • 重量比传统水射流软管轻达16％ • 软管的选择范围广- 20,000 psi至58,000 psi • 连续长度长，减少连接和泄漏点 • 出色的柔韧性 应用：• 水清洗/水射流 • 工业清洗 技术规格：• 软管在73°F/23°C时的额定工作压力和爆破压力
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
盖材料Polyurethane
盖颜色Blue, Gray, Orange, Red
符合规格DIN 1829-2
兼容配件2X Series, LX Series (dependent on hose), WX Series
重量0.58 to 1.22 kg/m, 0.39 to 0.82 lb/ft
内径3/16 to 1/2 inch, 4.8 to 12.7 mm
最高运行温度158 °F, 70 °C
最低运行温度14 °F, -10 °C
尺寸-3 to -8
最大运行压力1400 to 4000 bar, 203.0 to 580.0 MPa, 20300 to 58000 psi
应用Hydrodemolition, Water Jet Cutting, Waterblasting
产品类型Ultra-High Pressure Hose
设计因素2.1 to 2.5
软管内管材料Polyoxymethylene (POM)
软管盖类型ToughJACKET™
软管加固材料4, 6 or 8 Spirals of Maximum Tensile Steel Wire
外径0.680 inch, 0.750 inch, 0.840 inch, 0.930 inch, 1.130 inch, 17.3 to 28.6 mm
最小弯曲半径8 to 11 inch, 140 to 400 mm
具体产品
型号与订货号
共 4 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 19 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接High Pressure TOUGHJACKET™ Hose--4900-TJ前往官网 ↗技术文档 · 本地资料Parflex Division EPA 6h Regulation打开文件 ↗技术文档 · 本地资料Parflex Division Manufacturers Directive打开文件 ↗技术文档 · 本地资料Parflex Division REACH Compliance打开文件 ↗技术文档 · 本地资料Parflex Division RoHS Certificate / WEEE Certificate Directive打开文件 ↗技术文档 · 本地资料Parflex Division SDS打开文件 ↗技术文档 · 官网链接Parflex Hose Pressure Quick Reference Guide--4660-Parflex_Hose_Pressure前往官网 ↗技术文档 · 官网链接Parflex Ravenna ISO 9001:2015 Certificate前往官网 ↗技术文档 · 官网链接Parflex Stafford ISO 9001 Certificate前往官网 ↗技术文档 · 本地资料Parker Division Proposition 65 Warning Language--Required_Prop_65_Warning打开文件 ↗技术文档 · 本地资料Parker Offer of Sale打开文件 ↗技术文档 · 本地资料Parker Safety Guide for Selecting Hose, Tubing, Fittings and Accessories - Parflex打开文件 ↗技术文档 · 官网链接Recommended Practices for Parflex Ultra High Pressure --4900 Hose Care Guide前往官网 ↗技术文档 · 官网链接UHP Waterblast Selection Poster--4900-WB-Selection前往官网 ↗技术文档 · 官网链接VIDEO: Parflex - Bridging the Gap前往官网 ↗技术文档 · 官网链接查看目录前往官网 ↗
产品图片 · 本地资料2X系列UHP热塑软管扣压式接头打开文件 ↗
产品图片 · 本地资料TOUGHJACKET™超高压（UHP）软管打开文件 ↗产品图片 · 本地资料官网分类系列图片打开文件 ↗
产品图片 · 本地资料2X系列UHP热塑软管扣压式接头打开文件 ↗产品图片 · 本地资料TOUGHJACKET™超高压（UHP）软管打开文件 ↗产品图片 · 本地资料官网分类系列图片打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
TOUGHJACKET™超高压（UHP）软管
