超高压水射流软管 - 2849D
派克的2849D软管是为使用水或研磨添加剂的超高压水射流切割设备开发的。
SERIES OVERVIEW
超高压水射流软管 - 2849D
派克的2849D软管是为使用水或研磨添加剂的超高压水射流切割设备开发的。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 1
- 图片与资料
- 4
系列介绍
产品能力与选型说明

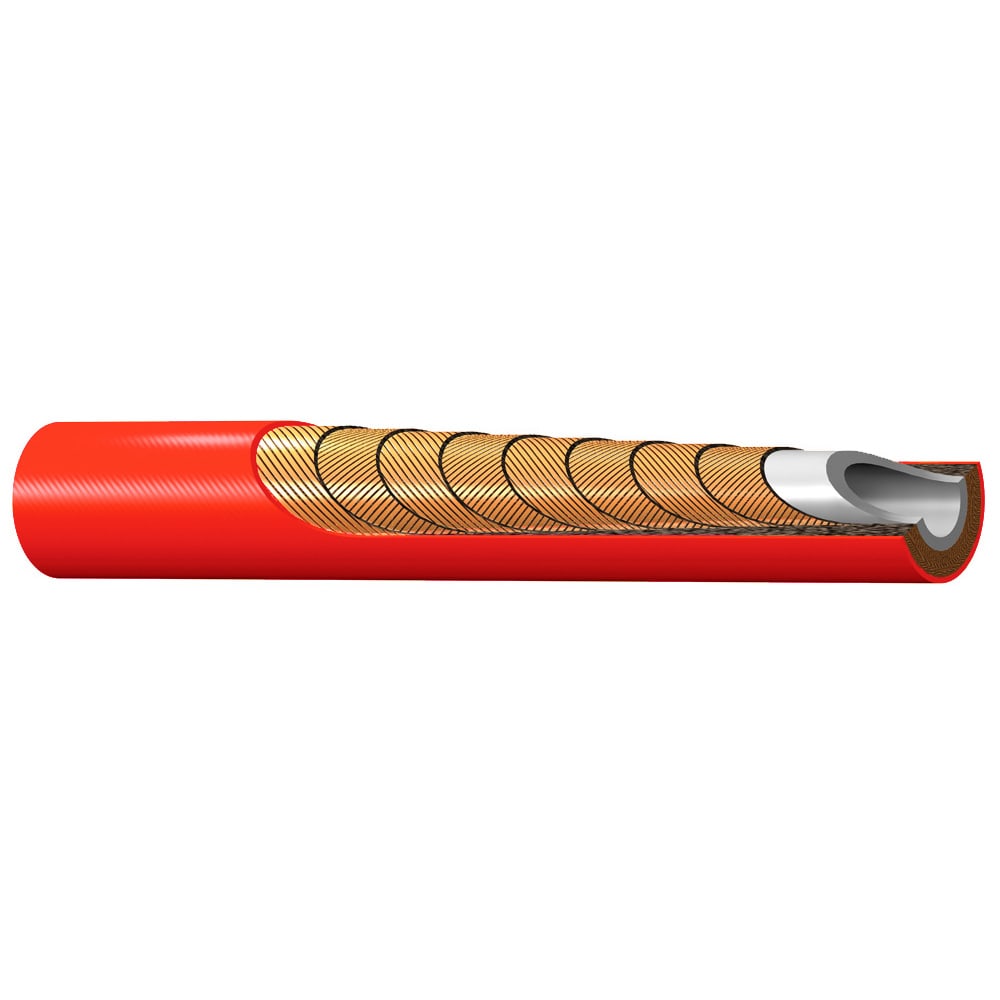

派克的2849D超高压软管是为使用水或研磨添加剂的超高压水射流切割设备开发的。可提供TOUGHJACKET外层，无需笨重的PVC护套，并且耐磨性比PVC高16％（参见TOUGHJACKET系列）。在柔韧性要求更高的应用中，这些软管通常可取代钢管使用。市场：• 水切割 • 需要压力达到55,000 psi的切割应用 特点/优势：• 55,000 psi • 可提供TOUGHJACKET外层，无需笨重的PVC护套，并且耐磨性比PVC高16％（参见TOUGHJACKET系列） • 符合DIN EN 1829-2标准 • 采用ColorGard技术，使操作更加稳定和安全 应用：• 水切割设备 技术规格：• 芯管：聚甲醛 • 增强层：八层高强度钢丝缠绕 • 外层：聚酰胺（可提供OUGHJACKET外层） • 标准颜色：红色 • 温度范围：+ 14°F至+ 158°F
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
设计因素2
介质Chemicals, Water
符合规格DIN 1829-2
最大运行压力55000 psi, 380 MPa, 3800 bar
最高运行温度158 °F, 70 °C
最小弯曲半径11 inch, 280 mm
最低运行温度14 °F, -10 °C
兼容配件WX Series
内径5/16 inch, 7.9 mm
重量0.79 lb/ft, 1.17 kg/m
软管内管材料Polyoxymethylene (POM)
盖材料Polyamide (PA)
尺寸-5
应用Water Jet Cutting, Water Jetting, Waterblasting
外径0.770 inch, 19.6 mm
软管加固材料8 Spirals of Maximum Tensile Steel Wire
