明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

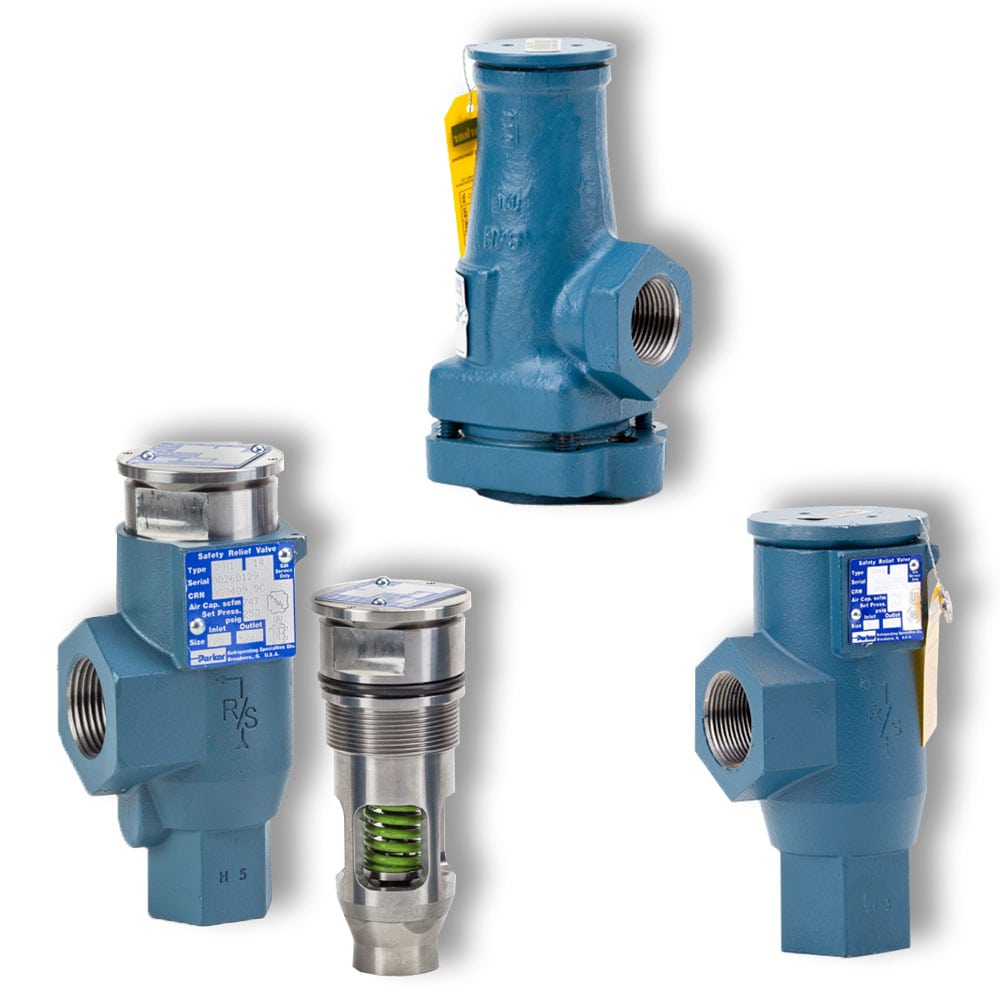

安全泄压阀 - SR - SRH - H
SR、SRH、H型安全泄压阀旨在保护工业和商业制冷系统免受超压。此系列能在特定压力下开启，适用于单个或双重泄压配置。
SERIES OVERVIEW
安全泄压阀 - SR - SRH - H
SR、SRH、H型安全泄压阀旨在保护工业和商业制冷系统免受超压。此系列能在特定压力下开启，适用于单个或双重泄压配置。
- 系列编号
- —
- 所属技术
- 流体连接
- 产品记录
- 379
- 图片与资料
- 12
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列Safety Relief Valves
应用Vapor
阀门类型SR, SRH, CSR, CSRH, H
制冷剂类型Suitable for Ammoina and other common refrigerants (vapor only)
材料类型Cast Steel, Stainless Steel, PTFE
空气流速10.0 to 99.7 Lbs/min, 131 to 1304 SCFM
泄压设置50 to 400 psi
入口连接尺寸M Series Manifold, 1/2" to 1-1/4" FPT
出口连接尺寸3/4" to 2" FPT
孔口尺寸10.39 to 34.93 mm, 0.409 to 1.375 inch
额定压力27.6 barg, 400 psig
最低运行温度'-45 °C, -50 °F
最高运行温度150 °C, 300 °F
最低环境温度'-29 °C, -20 °F
最高环境温度94 °C, 200 °F
规格Designed to comply with ASHRAE and IIAR standards
具体产品
型号与订货号
共 379 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 12 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料Data Sheet - SR1R Reduced Capacity Safety Relief Valve打开文件 ↗技术文档 · 本地资料Data Sheet: Reduced Capacity Safety Relief Valves打开文件 ↗技术文档 · 本地资料Data Sheet: Reduced Capacity Safety Relief Valves - FAQs打开文件 ↗技术文档 · 本地资料Installation Bulletin - Safety Relief Valve打开文件 ↗技术文档 · 本地资料Product Bulletin 70-01 A - Safety Relief Valve打开文件 ↗技术文档 · 本地资料Product Bulletin 72-00 E - Safety Relief Valve打开文件 ↗技术文档 · 本地资料Product Bulletin 72-10 A - Cartridge Safety Relief Valve打开文件 ↗技术文档 · 本地资料Product Bulletin 73-00 B - MANIFOLDS for Saftey Relief Valves打开文件 ↗技术文档 · 本地资料Safety Relief Valves: SR1, SR2, SR3 & SR4 (Bul. 71-00)打开文件 ↗技术文档 · 本地资料Safety Relief Valves: SRH1, SRH2, SRH3, SRH4, & SRH5 (Bul. 72-00)打开文件 ↗技术文档 · 本地资料Safety Relief Valves: SRLQ (Bul. 74-00)打开文件 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
安全泄压阀 - SR - SRH - H
