明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

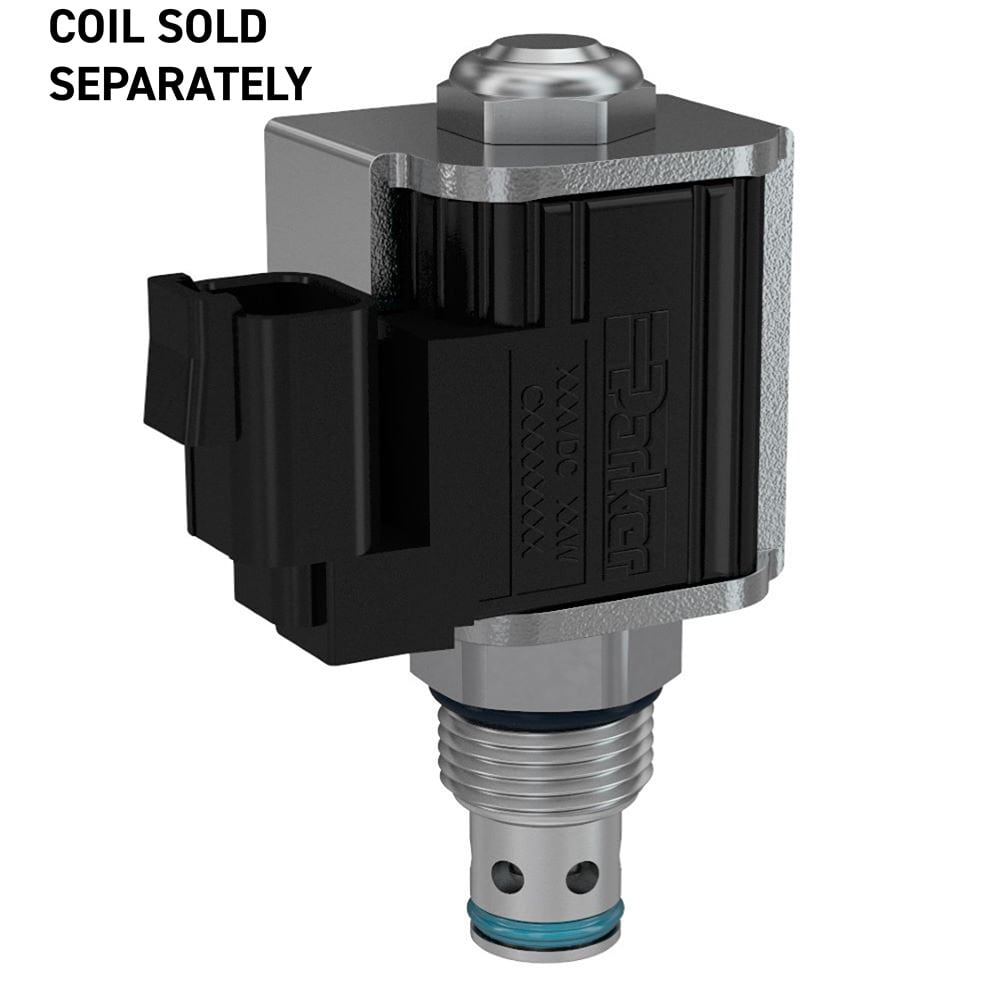

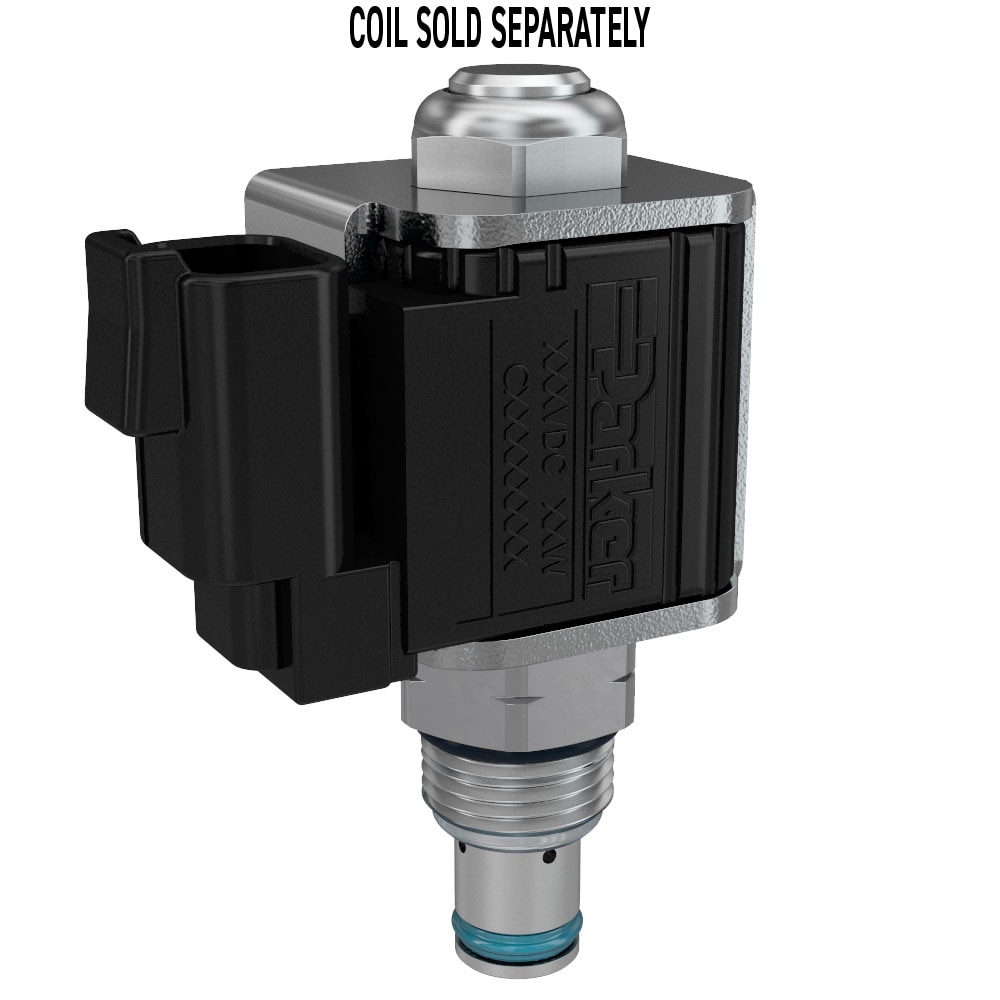

2通提升阀式电磁阀
派克的 2 通提升阀电磁阀以极低的泄漏和相反的自由流量检查单向流量;提供常开或常闭配置。压力高达 350 bar （5000 psi），流量高达 260 lpm （70 gpm）。
SERIES OVERVIEW
2通提升阀式电磁阀
派克的 2 通提升阀电磁阀以极低的泄漏和相反的自由流量检查单向流量;提供常开或常闭配置。压力高达 350 bar （5000 psi），流量高达 260 lpm （70 gpm）。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 522
- 图片与资料
- 6
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速8, 15, 24, 40, 70, 2.5 gal/min, 30, 60, 90, 150, 260, 9.5 L/min
最大入口额定压力3600, 5000, 4000 psi, 250, 350, 285 bar
配置常闭, 常开, 常闭带/流量控制调节
启动类型Electrical, Manual
密封材料D 型圈 (标准), 丁腈橡胶, 氟橡胶
包括金属丝筛网无, 是
最大流速2.5, 8, 15, 24, 40, 70 gal/min, 9.5, 30, 60, 90, 150, 260 L/min
安装类型Screw in cartridge valve
流动方向侧面至底部 (2-1)
运行类型Solenoid operated, Manually operated
最大运行压力3600, 4000, 5000 psi, 250, 285, 350 bar
泄漏率5 drops/min
腔体尺寸C08-2, C10-2, C12-2, C16-2, C20-2
功能2-way
空载反向流速否, 是, 无
超控功能无, 拉与松, 推与扭转, 推类型/带延伸杆, 推类型/带平冲杆
调节机制无, 旋钮调节
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度矿物基或合成油液，粘度45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件为钢制, 所有工作零件为硬化钢
安装扭矩23-27, 32-36, 37-41, 51-55, 92-96, 169-173, 250-275, 20 lb-ft, 31-37, 43-49, 50-56, 69-75, 125-131, 230-235, 339-373, 27 Nm
线圈螺母锁紧扭矩5-7, 3 lb-ft, 7-10, 4.1 Nm
工作温度'-50° 至 +270°, -30° 至 +250°, -15° 至 +400° °F, -45° 至 +132°, -34° 至 +121°, -26° 至 +204° °C
最高运行温度'+200, +250, +400 °F, +93, +121, +204 °C
最低运行温度'-35, -30, -15 °F, -37, -34, -26 °C
线圈类型1/2"" 超级线圈 , 5/8"" 超级线圈
输入电压85% 额定电压, 在 72°F (20°C) 下 min
响应时间50, 30, 80, 35, 100, 60, 70, 40, 45, 350, 300, 20 ms
重量0.25, 0.41, 0.65, 0.75, 0.19 lb, 0.11, 0.2, 0.29, 0.34, 0.09 kg
阀体材料N/A
具体产品
型号与订货号
共 522 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 6 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料座阀型二通双向电磁阀
产品图片 · 本地资料滑阀型二通电磁阀工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
2通提升阀式电磁阀
