明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

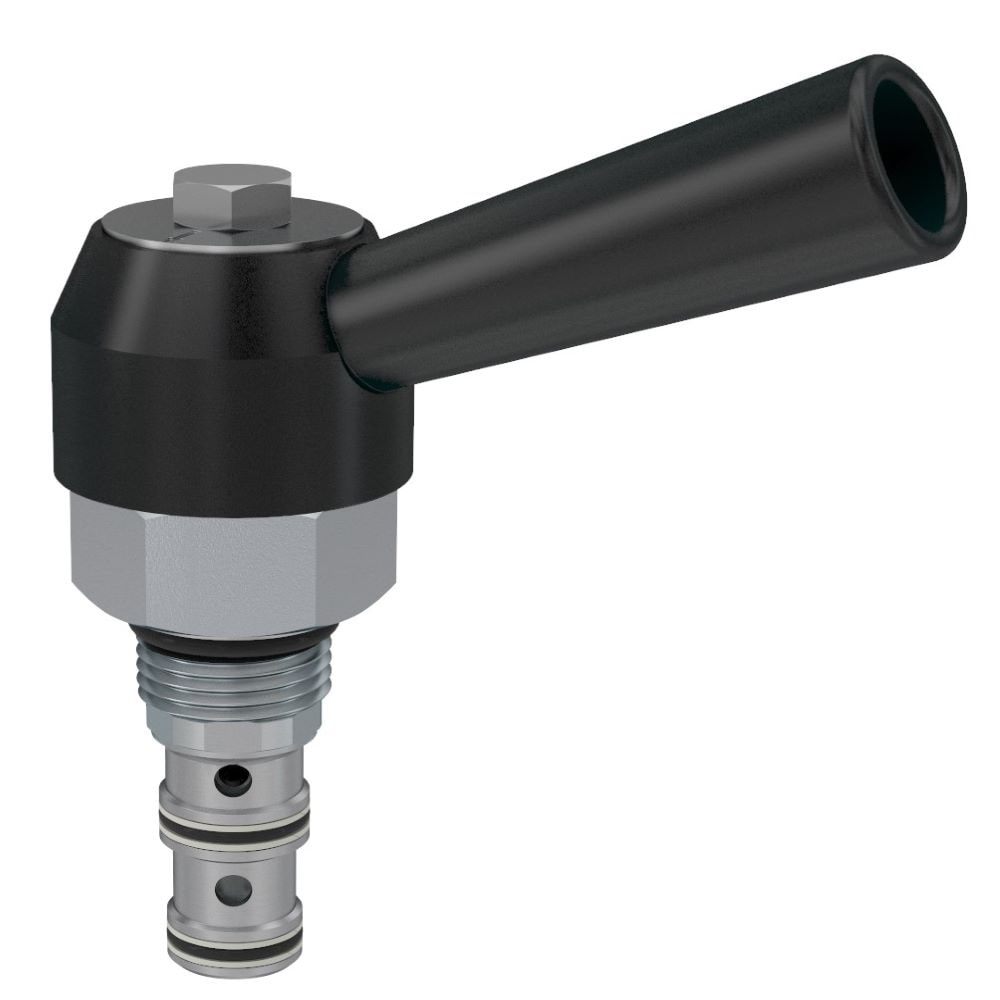

3 通旋转式手动阀
派克的 DM103 是一款二位或三位的三通旋阀型手动操控方向控制阀, 通流能力达 6 gpm (23 Lpm), 工作压力高达 3500 psi (240 bar)， 操控装置有旋钮及手柄两种类型, 并均带有位置锁定机构。
SERIES OVERVIEW
3 通旋转式手动阀
派克的 DM103 是一款二位或三位的三通旋阀型手动操控方向控制阀, 通流能力达 6 gpm (23 Lpm), 工作压力高达 3500 psi (240 bar)， 操控装置有旋钮及手柄两种类型, 并均带有位置锁定机构。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 10
- 图片与资料
- 2
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
配置旋钮, 手柄 - 2 位带锁定, 手柄 - 3 位带锁定, 手指旋钮 - 2 位带锁定, 手指旋钮 - 3 位带锁定
棘爪2 position detent, 3 position detent, N/A
旋转角度90, 45 °
密封材料丁腈橡胶，氟橡胶
流速22.5 L/min, 6 gal/min
启动类型Rotary
最大流速3 gal/min, 22.5 L/min
最大运行压力3500 psi, 240 bar
最大入口额定压力3500 psi, 240 bar
最大油箱压力500 psi, 34.5 bar
泄漏率164 @ 3500 psi (240 bar) cm3/min
腔体尺寸C10-3
功能旋转型
运行类型Manual
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度矿物基或合成油液，粘度45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料推杆, 不锈钢, 所有其它零件为硬化钢
安装扭矩16 lb-ft, 22 Nm
工作温度'-30° 至 +250°,-15° 至 +400° °F, -34° 至 +121°, -26° 至 +204° °C
最高运行温度'+250, +400 °F, +121, +204 °C
最低运行温度'-30, -15 °F, -34, -26 °C
重量0.3 lb, 0.11 kg
阀体材料N/A
具体产品
型号与订货号
共 10 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 2 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
3 通旋转式手动阀
