明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

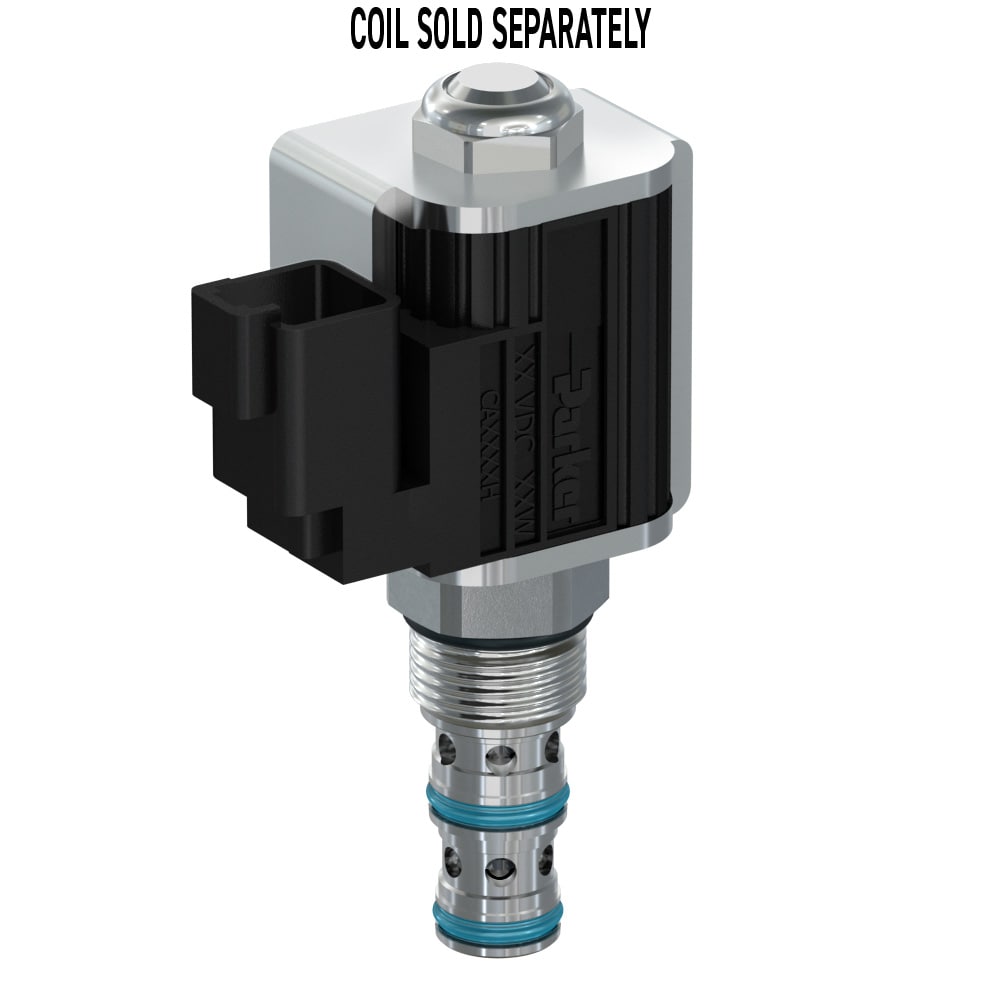

滑阀型三通电磁阀
派克有 5 种不同的滑阀型二位三通电磁方向控制阀, 涵盖了至 15 gpm (57 Lpm) 的很大的流量范围, 工作压力高达 5000 psi (350 bar), 电磁线圈有多种电压和电气接口可选。
SERIES OVERVIEW
滑阀型三通电磁阀
派克有 5 种不同的滑阀型二位三通电磁方向控制阀, 涵盖了至 15 gpm (57 Lpm) 的很大的流量范围, 工作压力高达 5000 psi (350 bar), 电磁线圈有多种电压和电气接口可选。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 124
- 图片与资料
- 6
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速2.25, 3.5, 4, 3.25, 4, 2, 3, 3, 4, 4.5, 6, 8, 5, 8, 4, 4.5, 4, 8, 11,12,13, 7, 14, 15 gal/min, 8.4, 13.2, 15, 12.3, 15, 7.5, 11.3, 11.3, 15, 17, 22.7, 30.2, 18.8, 30.2, 15, 17, 30, 15, 30, 41.6, 45.4, 49.2, 26.5, 53, 56.8 L/min
最大入口额定压力3600, 5000, 3000 psi, 250, 350, 210 bar
配置常闭, 常开, 选择器, 常闭, 选择器, 常开, 常开, 选择器
启动类型Electrical, Manual
流动方向2-1 失电, 3-1 得电, 2-1 失电, 2-3 得电, 3-1 失电, 2-1 得电, 2-3 失电, 2-1 得电
密封材料D 型圈 (标准), 丁腈橡胶, 氟橡胶
最大流速2, 2.25, 3, 3.25, 3.5, 4, 4.5, 5, 6, 7, 8, 11,12,13,14, 15 gal/min, 7.5, 8.4, 11.3, 12.3, 13.2, 15, 17, 18.8, 22.7, 26.5, 30, 41.6, 45.4, 49.2, 53, 56.8 L/min
安装类型Screw in cartridge valve
运行类型Solenoid operated, Manually operated
最大运行压力3000, 3600, 5000 psi, 210, 250, 350 bar
泄漏率120 @ 3600 PSI (250 BAR), 180 @ 3600 PSI (250 BAR), 160 @ 5000 PSI (350 BAR), 250 @ 5000 PSI (BAR), 82 @ 3000 PSI (210 BAR) cm3/min
腔体尺寸C08-3, C10-3, C16-3
功能3-way
超控功能无, 拉与放, 推与扭转
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度矿物基或合成油液，粘度45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件为钢制, 所有工作零件为硬化钢
安装扭矩23-27, 32-36, 37-41, 51-55, 40 lb-ft, 32 to 36 lb-ft, 37 to 41 lb-ft, 40 lb-ft, 51 to 55 lb-ft, 31-37, 43-49, 50-56, 69-75, 54 Nm, 43 to 49 Nm, 50 to 56 Nm, 54 Nm, 69 to 75 Nm
线圈螺母锁紧扭矩5-7, 3 lb-ft, 7-10, 4.1 Nm
工作温度'-50° 至 +270°, -30°至 +250°, -15° 至 +400° °F, -45° 至 +132°, -34° 至 +121°, -26° 至 +204° °C
最高运行温度'+200, +250, +400 °F, +93, +121, +204 °C
最低运行温度'-35, -30, -15 °F, -37, -34, -26 °C
线圈类型1/2" 超级线圈, 5/8" 超级线圈, 1" DS 电磁线圈
输入电压85% 额定电压, 在 72掳F (20掳C) 下 min
响应时间50, 90 ms
重量0.28, 0.42, 1.3 lb, 0.13, 0.19, 0.59 kg
阀体材料N/A
具体产品
型号与订货号
共 124 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 6 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料3 通液控换向阀
产品图片 · 本地资料Thumbnail 1工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
滑阀型三通电磁阀
