明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

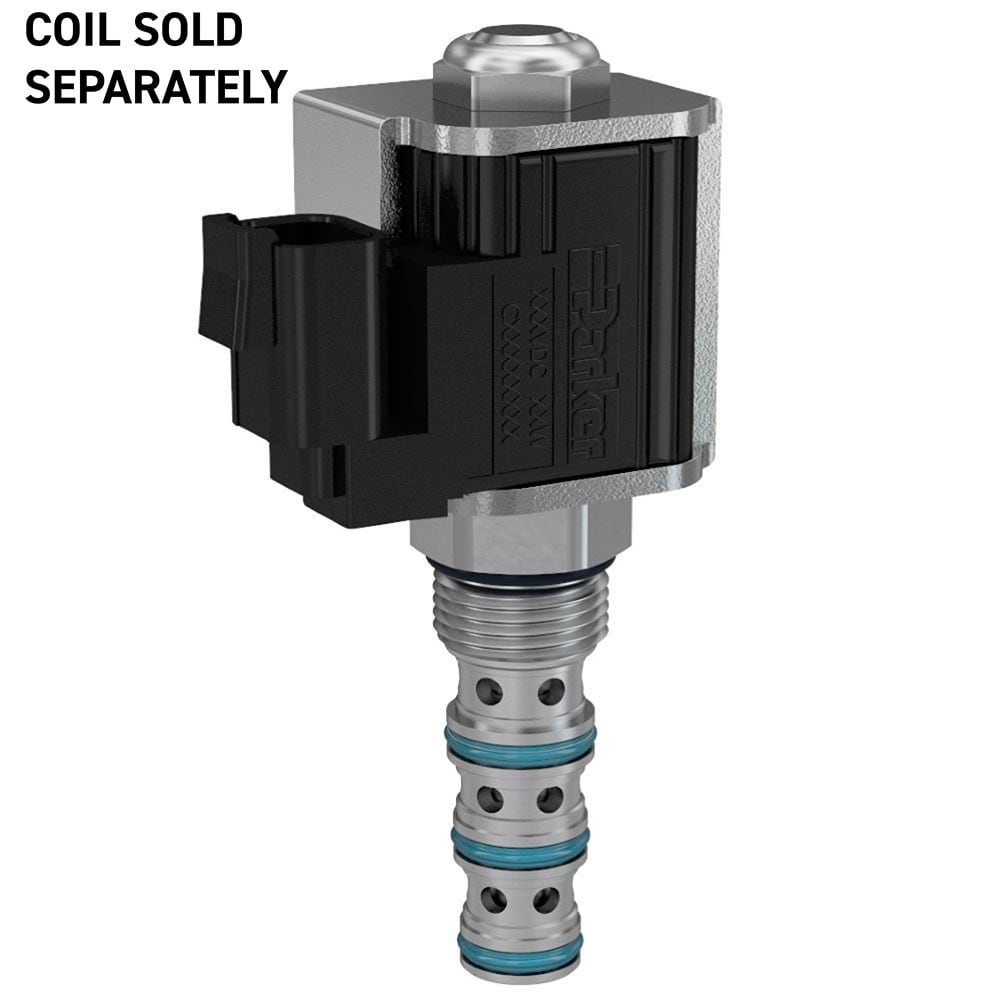

滑阀型二位四通电磁阀
派克可提供 6 种不同的滑阀型二位四通电磁方向控制阀, 涵盖了至 30 gpm (113 Lpm) 的很大的流量范围, 工作压力高达 5000 psi (350 bar), 电磁线圈有多种电压和电气接口可选。
SERIES OVERVIEW
滑阀型二位四通电磁阀
派克可提供 6 种不同的滑阀型二位四通电磁方向控制阀, 涵盖了至 30 gpm (113 Lpm) 的很大的流量范围, 工作压力高达 5000 psi (350 bar), 电磁线圈有多种电压和电气接口可选。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 205
- 图片与资料
- 6
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速5, 4, 3, 10, 8, 7, 9, 6.5, 30 gal/min, 19, 15, 11, 38, 30, 27, 34, 25, 114 L/min
最大入口额定压力5000, 3600 psi, 350, 250 bar
配置换向阀芯, 无, 马达差动过程
启动类型Electrical, Manual
流动方向All ports blocked De-Energized, 2-1, 3-4 De-Energized, 2-3 blocked, 4-1 De-Energized, 3-2, 4-1 De-Energized, 3 blocked, 2-4-1 De-Energized, All ports blocked Energized, 2-1, 3-4 Energized, 2-1, 3 and 4 blocked Energized, 3-1, 2 and 4 blocked Energized, 3-2, 4-1 Energized
密封材料丁腈橡胶, 氟橡胶, D-Ring (标准)
最大流速3, 4, 5, 6.5, 7, 8, 9, 10, 30 gal/min, 11, 15, 19, 25, 27, 30, 34, 38, 114 L/min
安装类型Screw in cartridge valve
运行类型Solenoid operated, Manually operated
最大运行压力3600, 5000 psi, 250, 350 bar
泄漏率150 @ 5000 PSI (350 BAR), 160 @ 3600 PSI (250 BAR), 240 @ 5000 PSI (350 BAR), 160 @ 5000 PSI (350 BAR), 230 @ 3600 PSI (250 BAR), 320 @ 5000 PSI (350 BAR), 350 De-energized, 1.5 GPM 得电先导流量 @ 3000 PSI (207 BAR) cm3/min
腔体尺寸C08-4, C10-4, C16-4
功能4-way
超控功能无, 不带止动机构, 带止动机构, 拉与松, 推与扭转
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度矿物基或合成油液，粘度45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件为钢制, 所有工作零件为硬化钢
安装扭矩22, 23-27, 32-36, 37-41, 51-55, 30-40 lb-ft, 30, 31-37, 43-49, 50-56, 69-75, 40.6-54.2 Nm
线圈螺母锁紧扭矩3, 5-7 lb-ft, 4.1, 7-10 Nm
工作温度'-30° 至 +250°, -15° 至 +400°, -50° 至 +270° °F, -34°至 +121°, -26° 至 +204°, -45° 至 +132° °C
最高运行温度'+200, +250, +400 °F, +93, +121, +204 °C
最低运行温度'-35, -30. -15 °F, -37, -34, -26 °C
线圈类型1/2"" 超级线圈 , 5/8"" 超级线圈
输入电压85% 额定电压, 在 72°F (20°C) 下 min
响应时间50, 130 ms, 50 ms, 130 ms
重量0.66, 0.29, 0.44, 1.3 lb, 0.3, 0.13, 0.2, 0.59 kg
阀体材料N/A
具体产品
型号与订货号
共 205 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 6 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料Thumbnail 1
产品图片 · 本地资料Thumbnail 1工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
滑阀型二位四通电磁阀
