产品系列

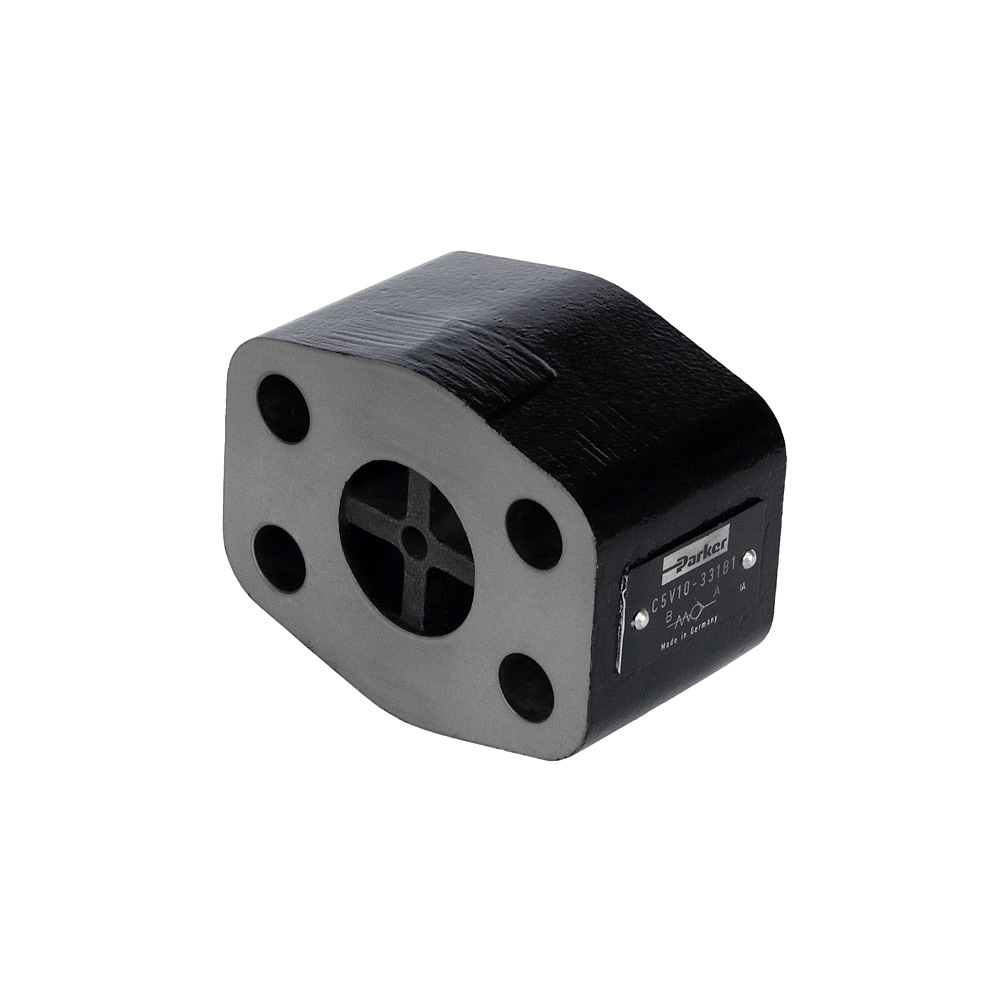

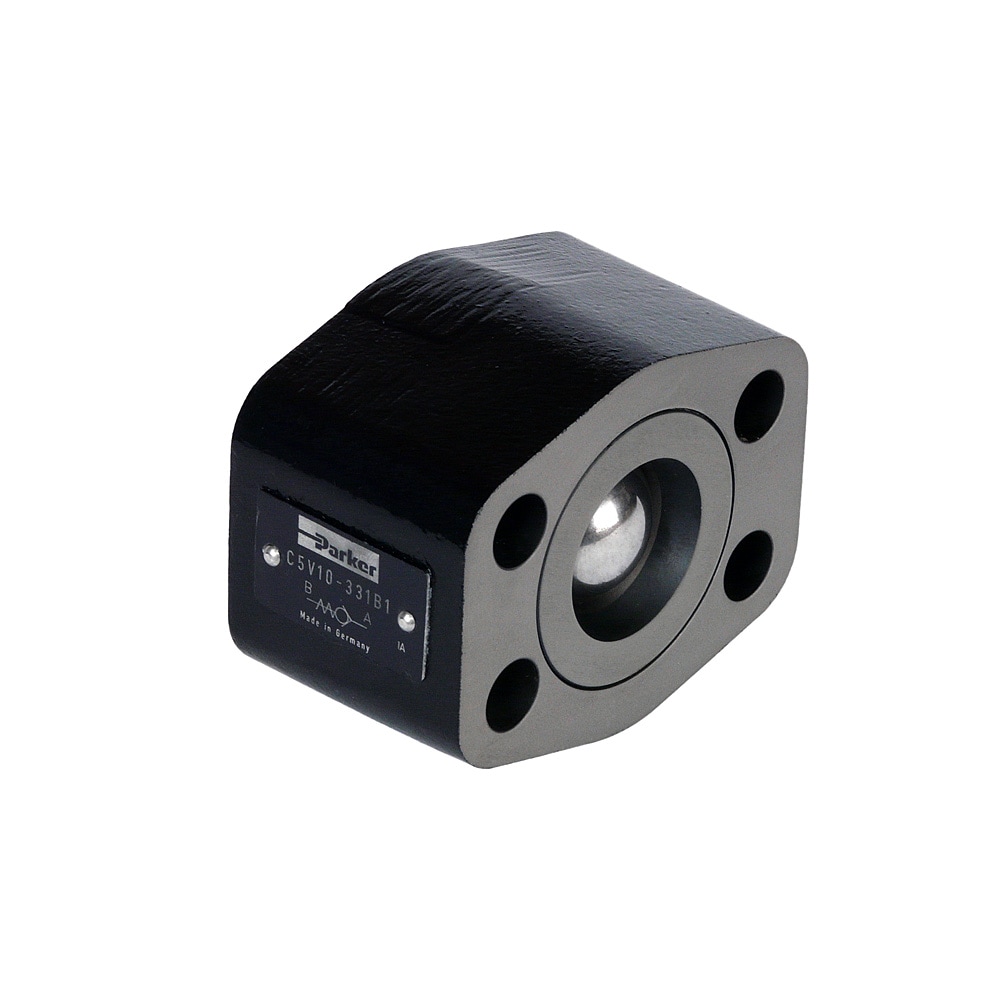

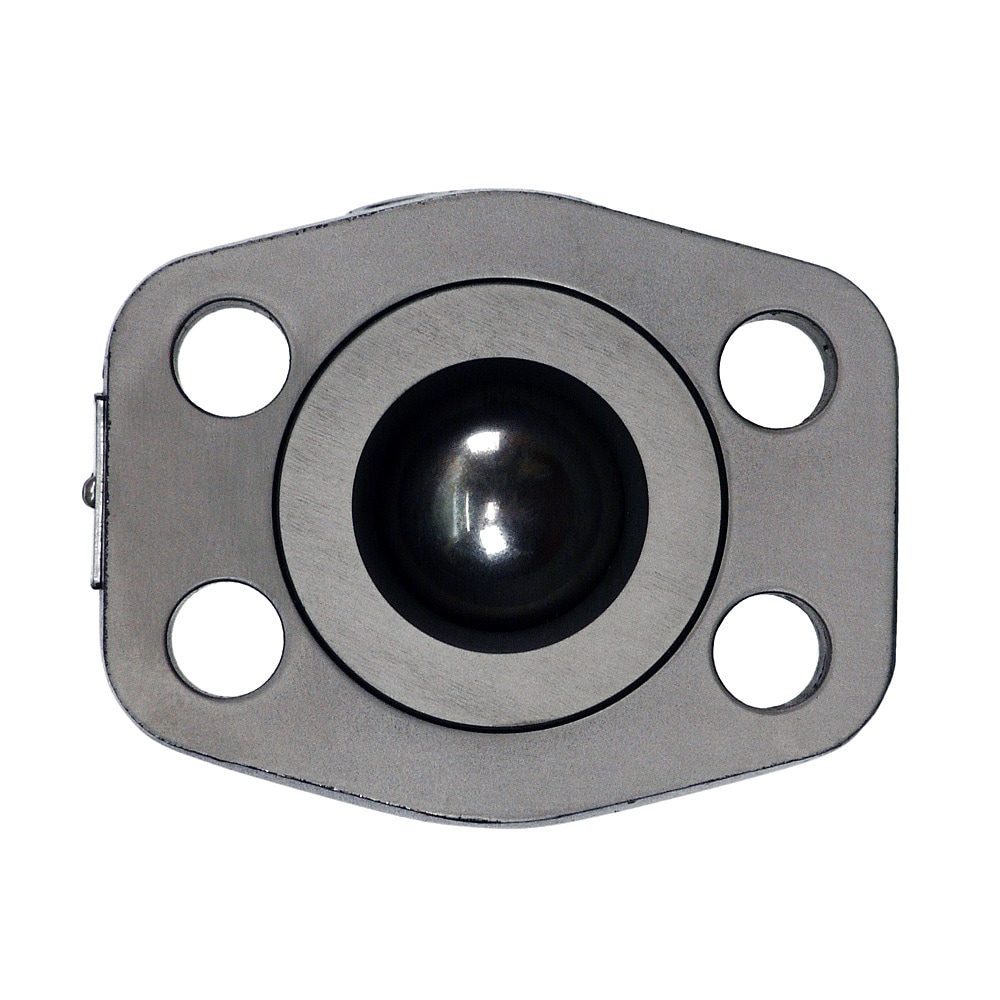

直接操作止回阀，SAE法兰 - C5V系列
派克直接操作止回阀系列C5V与SAE法兰易于安装并提供高流量。它们可以直接安装在泵的出口法兰或执行器的入口法兰上，以实现非常紧凑的设计。
SERIES OVERVIEW
直接操作止回阀，SAE法兰 - C5V系列
派克直接操作止回阀系列C5V与SAE法兰易于安装并提供高流量。它们可以直接安装在泵的出口法兰或执行器的入口法兰上，以实现非常紧凑的设计。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 161
- 图片与资料
- 11
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
安装类型SAE 法兰型
运行类型直动
产品序列单向阀
重量0.6 up to 1.8 (depending on size) kg
最大流速100 to 750 L/min
最大运行压力210 to 420 bar
最高运行温度60 °C
最低运行温度'-20 °C
阀体材料Cast iron
配置N/A
连接尺寸N/A
连接类型Flange
流动方向A to B
启动类型Mechanical
密封材料NBR, FPM
开启压力Depending on Spring, 0.5 to 2.0 bar
具体产品
型号与订货号
共 161 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 11 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Accessories for SAE Flange Valves前往官网 ↗技术文档 · 本地资料CATALOGUE - Direct Operated Check Valve Series C5V打开文件 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接Direct Operated Check Valve - C5V series Catalog (North America)前往官网 ↗技术文档 · 官网链接工业液压控制阀（下册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料停产：液控单向阀，SAE法兰-C5P系列打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料停产：液控单向阀，SAE法兰-C5P系列打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
直接操作止回阀，SAE法兰 - C5V系列
