产品系列

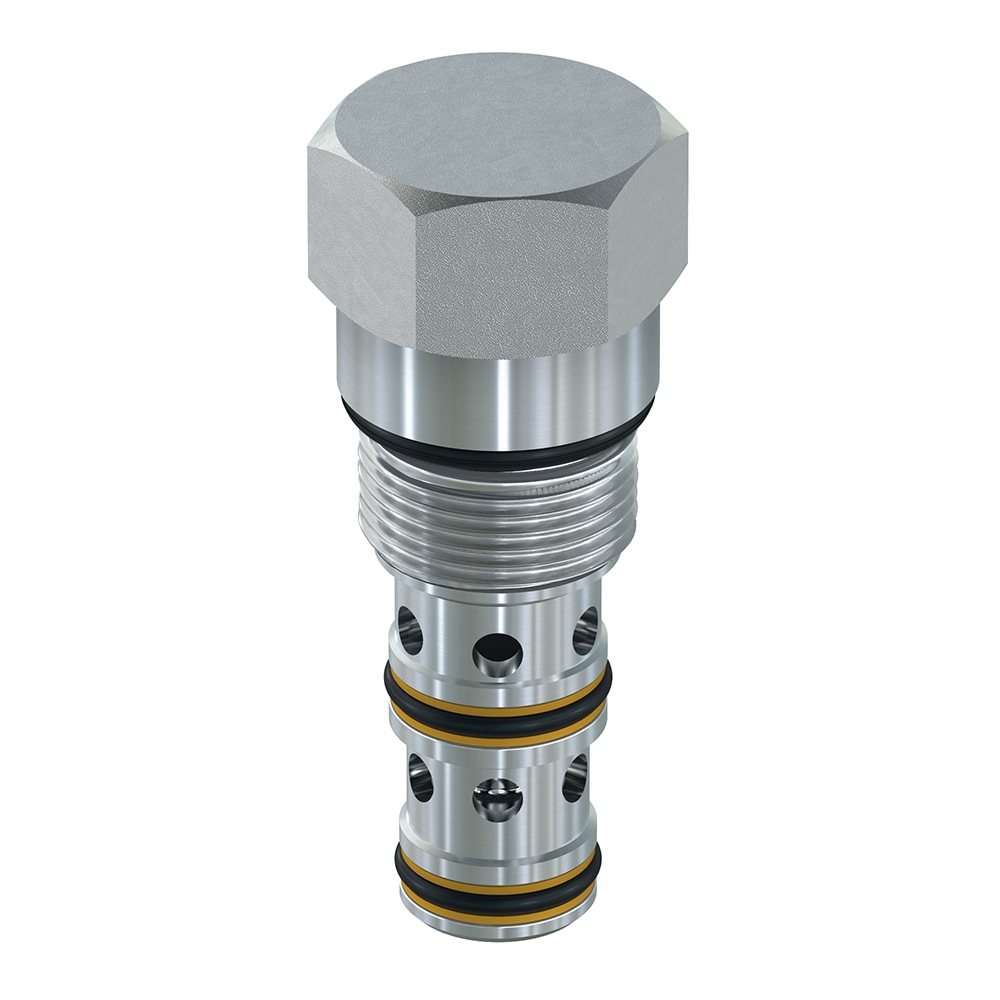

插装式滑阀型梭阀, 弹簧偏置
派克的 2 位三通阀芯型滑阀具有弹簧偏置，有目的地是弹簧偏置到其正常位置，设计适合行业常见的空腔，能够流动高达 90 lpm（24 gpm）和 420 bar（6000 PSI）。
SERIES OVERVIEW
插装式滑阀型梭阀, 弹簧偏置
派克的 2 位三通阀芯型滑阀具有弹簧偏置，有目的地是弹簧偏置到其正常位置，设计适合行业常见的空腔，能够流动高达 90 lpm（24 gpm）和 420 bar（6000 PSI）。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 4
- 图片与资料
- 4
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速24 gal/min, 90 L/min
切换压力73, 145 psi, 5, 10 bar
密封材料丁腈橡胶, 氟碳橡胶
最大流速24 gal/min, 90 L/min
标准流速设置13 gal/min, 50 L/min
运行类型Spring Offset
最大入口额定压力6000 psi, 420 bar
启动类型Pressure Sensing
配置3-way Spool Type
最大运行压力6000 psi, 420 bar
泄漏率55 @ 1450 psi (100 bar) cm3/min
腔体尺寸C10
功能插装式滑阀型
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度具有润滑功能的矿物基或合成液压液, 粘度 45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件均为碳钢, 所有工作零件均为硬化钢
安装扭矩37 lb-ft, 50 Nm
工作温度'-30° 到 +250°, -15° 到 +400° °F, -34° 到 +121°, -26° 到 +204° °C
最高运行温度'+250, +400 °F, +121, +204 °C
最低运行温度'-30, -15 °F, -34, -26 °C
重量0.31 lb, 0.14 kg
阀体材料N/A
