产品系列

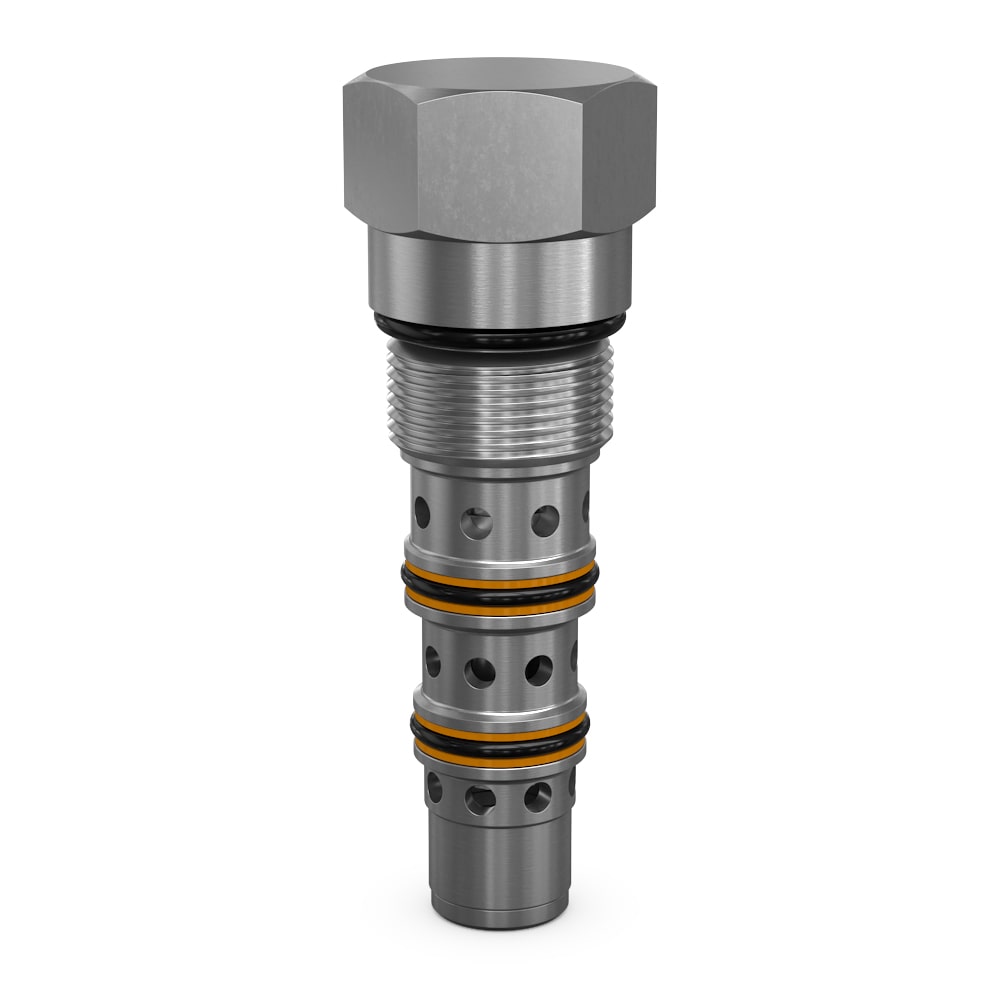

插装式滑阀型梭阀, 中位油口全闭
派克的 3 位三通阀芯式闭式中心梭阀有两种腔体尺寸，提供高性能的先导控制;流量高达 175 lpm（46 gpm）和 350 bar（5000 psi）。
SERIES OVERVIEW
插装式滑阀型梭阀, 中位油口全闭
派克的 3 位三通阀芯式闭式中心梭阀有两种腔体尺寸，提供高性能的先导控制;流量高达 175 lpm（46 gpm）和 350 bar（5000 psi）。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 14
- 图片与资料
- 4
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速26, 46 gal/min, 100, 175 L/min
切换压力0, 36, 73, 145, 218, 15, 130 psi, 0, 2.5, 5, 10, 15, 1, 9 bar
密封材料丁腈橡胶, 氟碳橡胶
最大流速26, 46 gal/min, 100, 175 L/min
标准流速设置15, 28 gal/min, 55, 105 L/min
运行类型Spring Centered, All Parts Closed
最大入口额定压力6000, 5000 psi, 450, 350 bar
启动类型Pressure Sensing
配置3-way Spool Type
最大运行压力5000, 6000 psi, 350, 420 bar
泄漏率100 @ 1450 psi (100 bar), 300 @ 1450 psi (100 bar) cm3/min
腔体尺寸C10-4, 3U
功能插装式滑阀型
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度具有润滑功能的矿物基或合成液压液, 粘度 45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件均为碳钢, 所有工作零件均为硬化钢
安装扭矩37, 63 lb-ft, 50, 85 Nm
工作温度'-30° 到 +250°, -15° 到 +400° °F, -34° 到 +121°, -26° 到 +204° °C
最高运行温度'+250, +400 °F, +121, +204 °C
最低运行温度'-30, -15 °F, -34, -26 °C
重量0.37, 0.7 lb, 0.17, 0.32 kg
阀体材料N/A
