明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

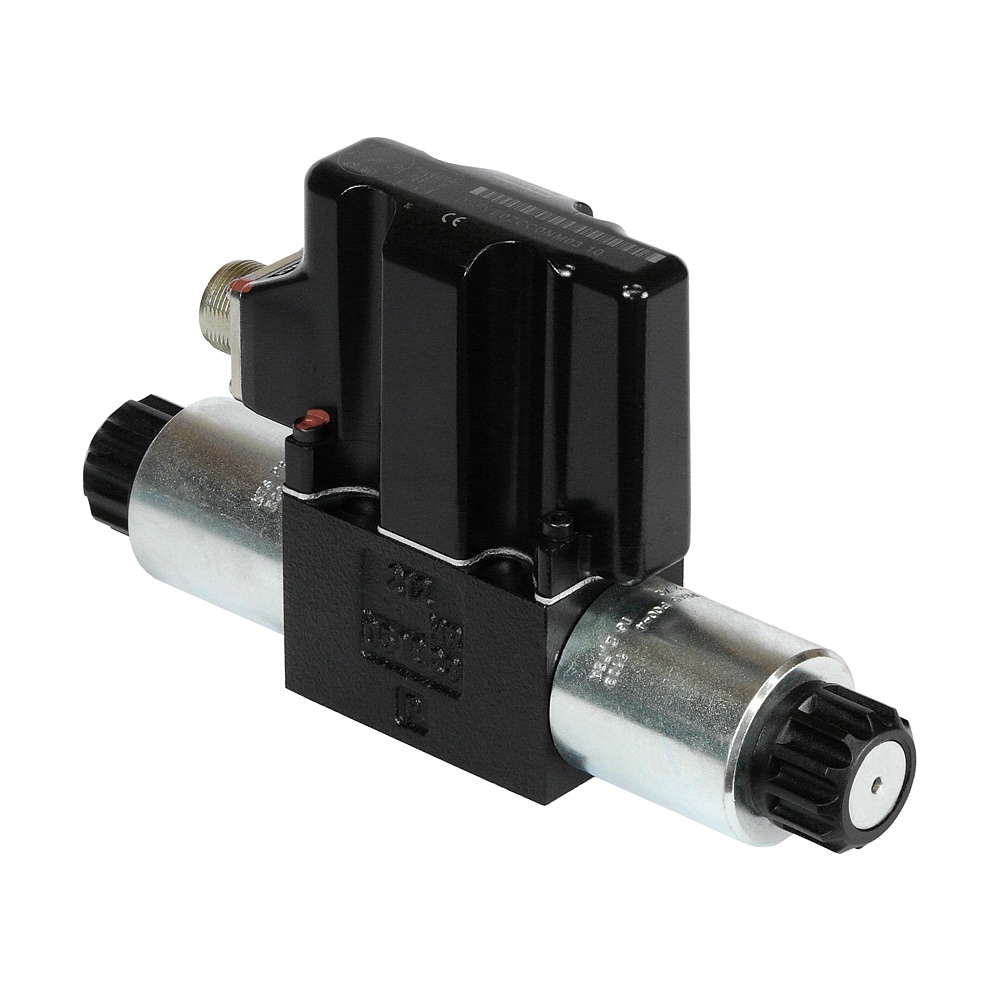

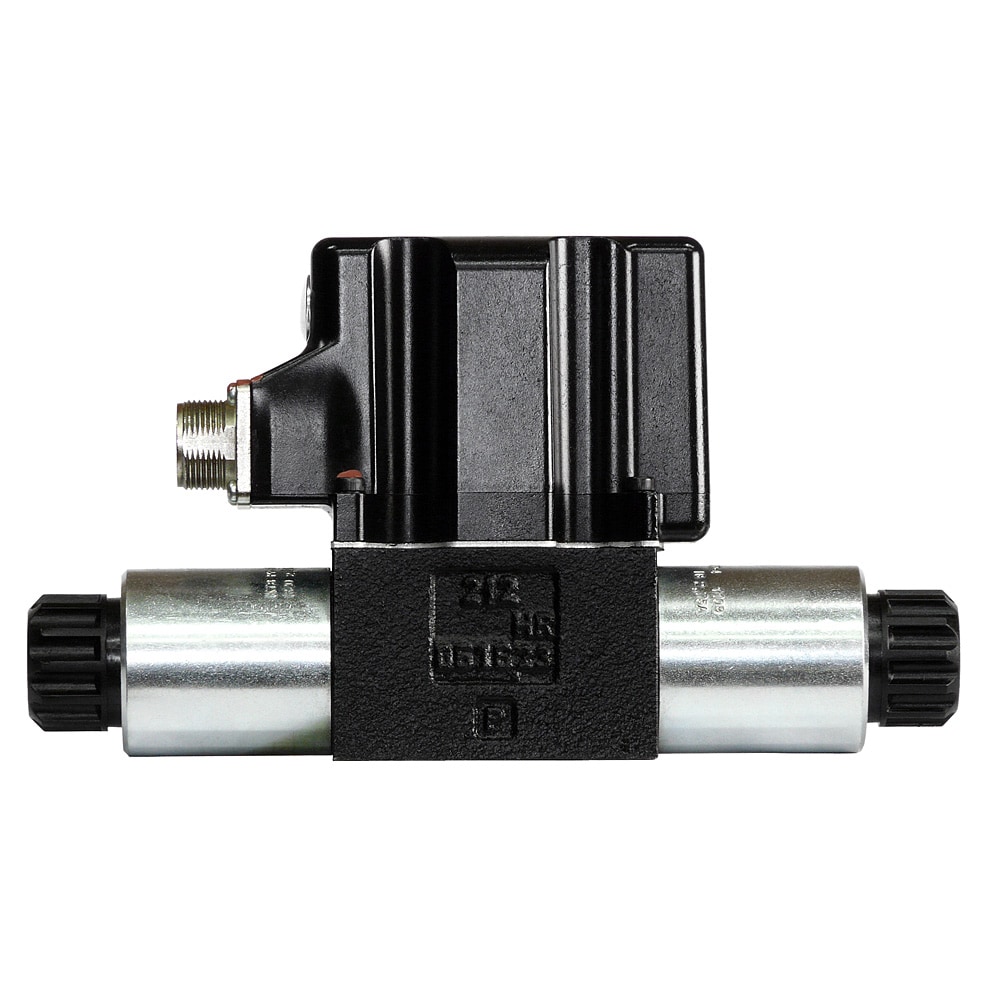

比例减压阀与板载电子 - 系列D1FV OBE
NG06 (CETOP 03)中耐用的比例减压阀D1FV OBE 具有非常好的压力控制性能。数字车载电子设备位于坚固的金属外壳中，并提供广泛的可用命令。
SERIES OVERVIEW
比例减压阀与板载电子 - 系列D1FV OBE
NG06 (CETOP 03)中耐用的比例减压阀D1FV OBE 具有非常好的压力控制性能。数字车载电子设备位于坚固的金属外壳中，并提供广泛的可用命令。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 29
- 图片与资料
- 12
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
端口连接NG06 / CETOP 03
安装类型底板安装
启动类型比例电磁铁
运行类型直动
电子类型Onboard electronics
功能2-way, 3-way
最大运行压力350 bar
最大流速10 L/min
最高运行温度60 °C
最低运行温度NBR: -25, FPM: -20 °C
连接类型Central connection 6 + PE / 11 + PE acc. to EN 175201-804
与流体类型共同使用Hydraulic Oil (according to DIN 51524 ... 535), Water Glycol
安装位Unrestricted
重量2.9 kg
密封材料NBR, FPM
最高环境温度60 °C
阀体材料Cast iron
最低环境温度'-20 °C
最高流体温度60 °C
最低流体温度NBR: -25, FPM: -20 °C
最大运动粘度400 cSt
最小运动粘度20 cSt
过滤器效率额定值ISO 4406; 18/16/13
滞后< 4 %
防护等级IP65 in accordance with EN 60529
安装方式DIN 24340, ISO 4401, CETOP RP121, NFPA
输入电压VDC
应用Industrial Hydraulic
品牌Parker
技术Hydraulics
分部Hydraulic Valve Systems Division Europe
阀门类型Proportional Pressure Reducing Valve
介质Hydraulic Oil
具体产品
型号与订货号
共 29 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 12 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CATALOGUE - Proportional Pressure Reducing Valve Series D1FV (Europe and Asia)前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接Proportional Pressure Reducing Valve Catalog - D1FV Series (North America)前往官网 ↗技术文档 · 官网链接Proportional Pressure Reducing Valve D1FV Series (North America)前往官网 ↗技术文档 · 本地资料SOFTWARE - ProPxD Parameter Software (Release 603_9011, 2020)打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD V2 Parameter Software (2026)打开文件 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
比例减压阀与板载电子 - 系列D1FV OBE
