产品系列

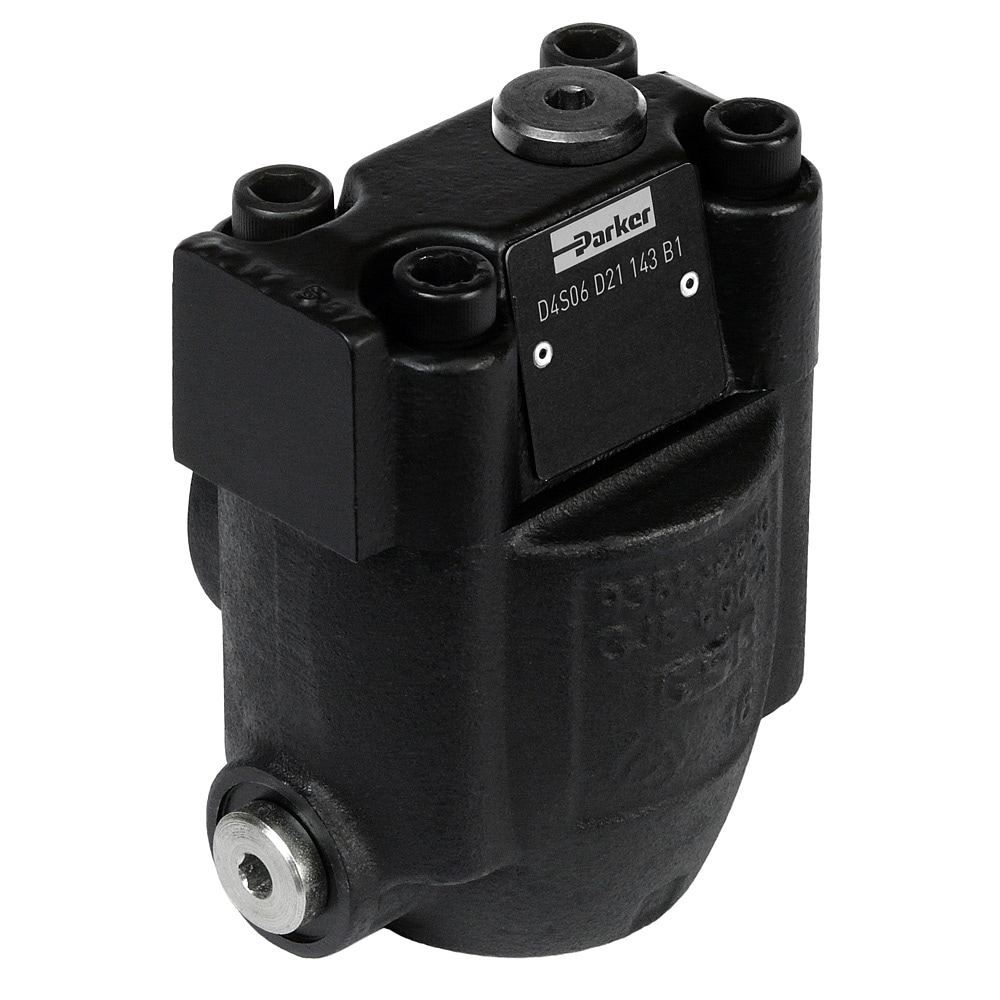

用于串联安装的2/2位阀 - D4S系列
对于方向控制功能，派克无泄漏的2/2位阀阀系列D4S用于在线安装，可根据各种功能选项实现独立的液压解决方案。
SERIES OVERVIEW
用于串联安装的2/2位阀 - D4S系列
对于方向控制功能，派克无泄漏的2/2位阀阀系列D4S用于在线安装，可根据各种功能选项实现独立的液压解决方案。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 122
- 图片与资料
- 9
系列介绍
产品能力与选型说明
派克高度通用的二位二通阀系列D4S用于在线安装，专为方向控制功能而设计，具有多种选择。各种弹簧，弹簧和盖板 - 包括梭阀，行程限位器，电磁阀（VV01 ）和位置控制 - 允许设计单个液压解决方案，标称流量高达600 l / min。 市场： •工业 特点与优势： •经过验证，坚固的设计 - 确保运行可靠 •可配置性，各种功能选项 - 可用于众多应用 •良好的性价比 - 投资回报快 •交货时间短 - 不需要仓储 •无泄漏座阀设计 •2个身体设计 - L身（2端口） - T体（3端口） •许多飞行员选项 •6个提示类型 •4个端口大小 - G½，G 1 - G¾，G 1¼ 应用： •适用于一般液压应用
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列座阀
安装类型管道安装
安装位Unrestricted
启动类型Oil pilot, solenoid
最大运行压力Ports A, B 350; port Y 140, Ports A, B 350; port Y1 0 bar
功能2-way
最大流速Depending on size, 180 to 600 L/min
最高运行温度60 °C
最低运行温度-20 °C
与流体类型共同使用Hydraulic oil according to DIN 51524, water glycol
密封材料NBR, FPM
重量T形主体, 尺寸 03: 3.2; T形主体, 尺寸 06: 6.6; L-body, 尺寸 06: 3.3; T形主体, 尺寸 10: 5.6 kg
阀体材料Cast iron
具体产品
型号与订货号
共 122 条产品记录。独立型号尚未确认的产品可按订货号查询。
