明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

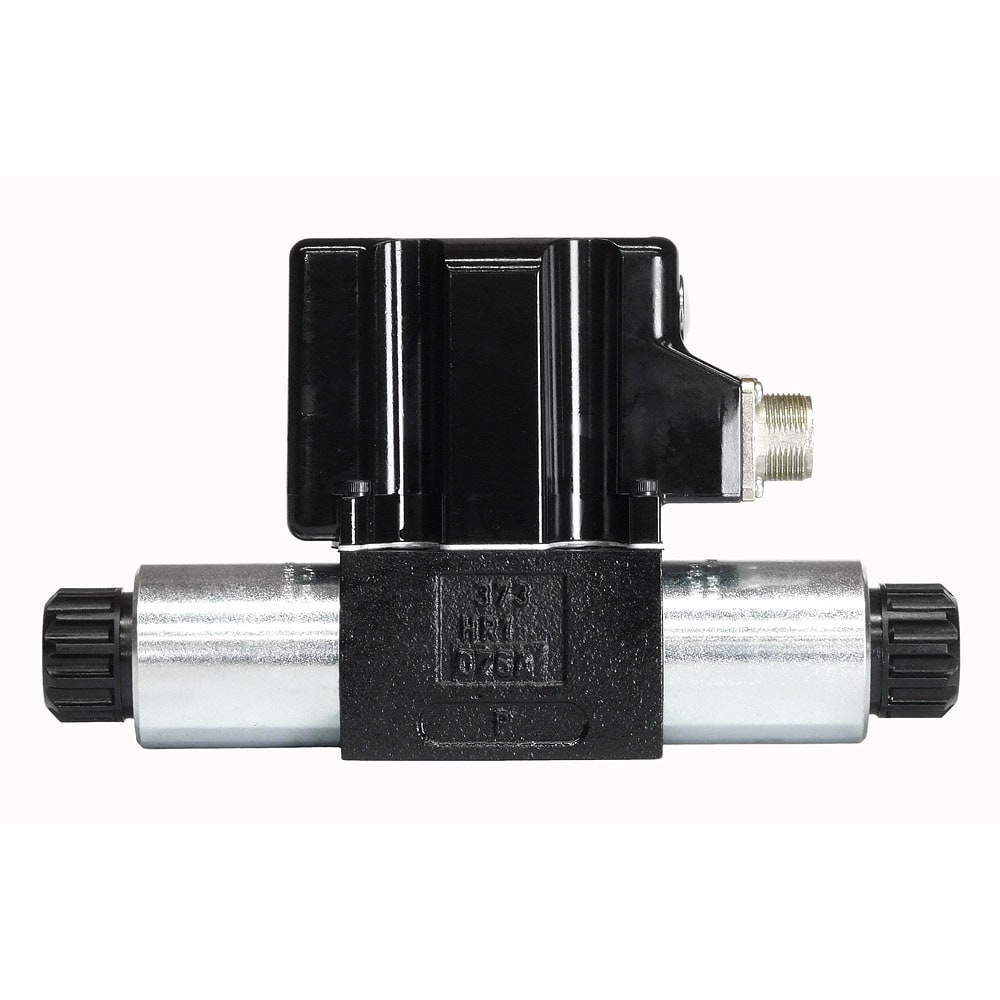

直动式比例方向控制阀 - D1FB OBE / D3FB OBE系列
派克久经考验的直动式比例方向控制阀 D1FB OBE (NG06) / D3FB OBE (NG10) 系列是通用的。带板载电子元件的标准性能阀门具有高重复性和低滞后性。
SERIES OVERVIEW
直动式比例方向控制阀 - D1FB OBE / D3FB OBE系列
派克久经考验的直动式比例方向控制阀 D1FB OBE (NG06) / D3FB OBE (NG10) 系列是通用的。带板载电子元件的标准性能阀门具有高重复性和低滞后性。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 187
- 图片与资料
- 18
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
运行类型直接
压差5 bar
密封材料NBR
安装类型底板安装
电子类型Onboard
启动类型比例电磁铁
重量2.9 (D1FB OBE), 7.2 (D3FB OBE) kg
产品序列比例直流阀
端口连接D1FP: NG06 / CETOP 03, D3FB: NG10 / CETOP 05
与流体类型共同使用Hydraulic oil
功能2-way, 3-way
最大流速N/A
最大运行压力350 bar
最高运行温度60 °C
电源电压18...30, ripple < 5 % eff., surge free VDC
最低运行温度'-25 °C
连接类型Connector as per EN 175201-804
安装位Unrestricted
阀体材料Cast iron
最高环境温度60 °C
最低环境温度'-20 °C
最高流体温度60 °C
最低流体温度'-25 °C
最大运动粘度400 cSt
最小运动粘度20 cSt
过滤器效率额定值ISO 4406; 18/16/13
泄漏率D1FB: <50 (spool/sleeve) / <60 (spool/body), D3FB: <100
安装方式DIN 24340, ISO 4401, CETOP RP121, NFPA
滞后D1FB: <4 (spool/sleeve) / <6 (spool/body), D3FB: <4 (spool/sleeve) / <5 (spool/body) %
防护等级IP65 in accordance with EN 60529
应用Industrial Hydraulic
品牌Parker
技术Hydraulics
分部Hydraulic Valve Systems Division Europe
阀门类型Proportional DC Valve
介质Hydraulic Oil
具体产品
型号与订货号
共 187 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 18 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料CATALOGUE - Direct Operated Proportional DC Valve Series D1FB / D1FB OBE (Europe and Asia)打开文件 ↗技术文档 · 本地资料CATALOGUE - Direct Operated Proportional DC Valve Series D3FB / D3FB OBE (Europe and Asia)打开文件 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 本地资料CERTIFICATE - EC Declaration of Conformity 2014/30/EU, (EMV)打开文件 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 本地资料OPERATION MANUAL - Series D*FB / D*1FB with Integrated Electronics, HY11-5715-669/UK打开文件 ↗技术文档 · 官网链接Proportional Directional Control Valve Catalog - D1FB OBE (North America)前往官网 ↗技术文档 · 官网链接Proportional Directional Control Valve Catalog - D3FB OBE (North America)前往官网 ↗技术文档 · 本地资料Proportional Valves Series D1FB and D3FB with Onboard Electronics, Brochure--HY11-3329/UK打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD Parameter Software (Release 603_9011, 2020)打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD V2 Parameter Software (2026)打开文件 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 4打开文件 ↗
产品图片 · 本地资料直动式比例方向控制阀 - D1FB OBE / D3FB OBE系列打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料Thumbnail 4打开文件 ↗产品图片 · 本地资料直动式比例方向控制阀 - D1FB OBE / D3FB OBE系列打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
直动式比例方向控制阀 - D1FB OBE / D3FB OBE系列
