明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

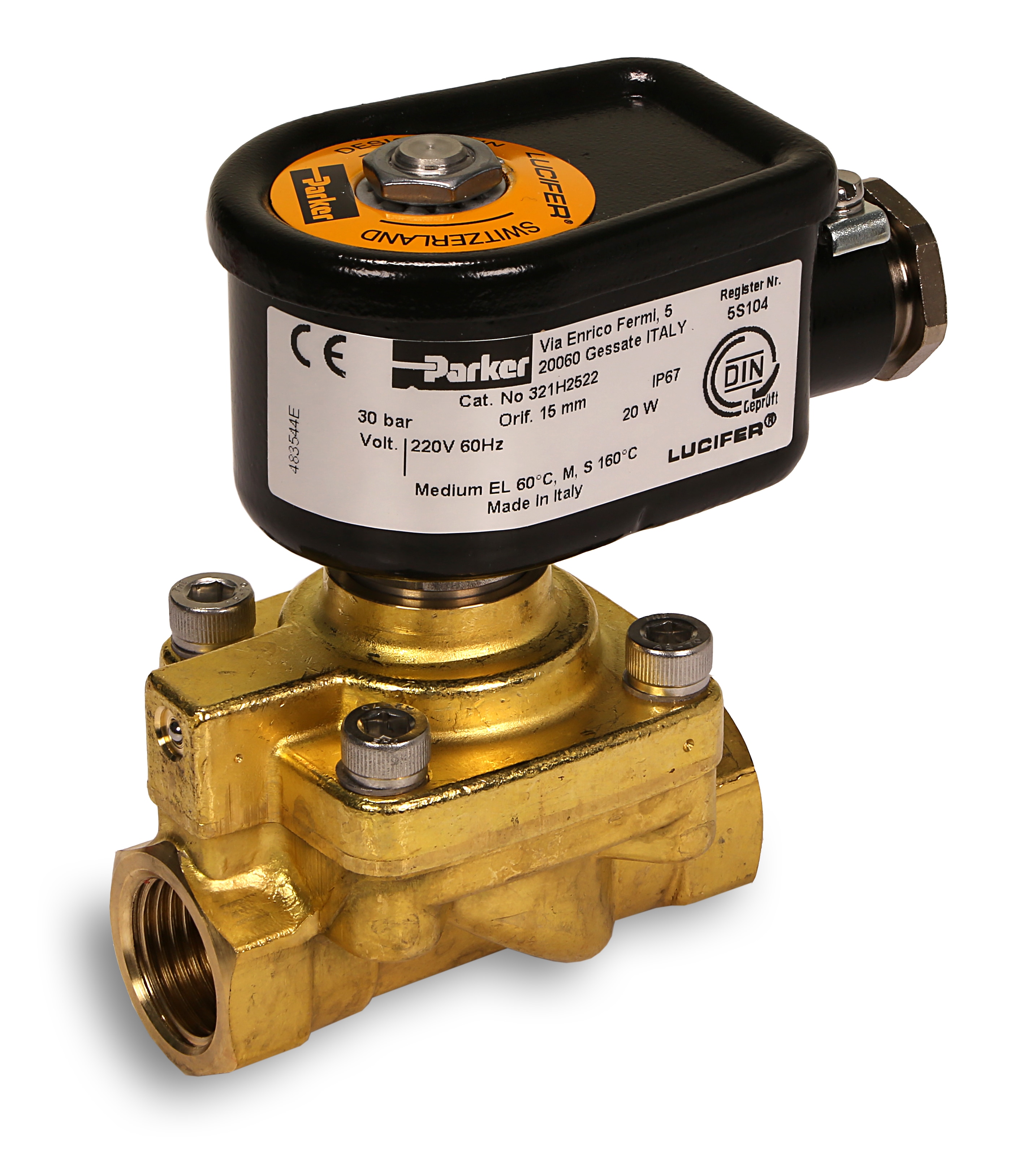

用于工业控制和过程控制应用的H系列先导式电磁阀
H系列是先导式电磁阀，常闭和常开式，端口从1/4"到3/4"不等，提供设计和不同的流速。
SERIES OVERVIEW
用于工业控制和过程控制应用的H系列先导式电磁阀
H系列是先导式电磁阀，常闭和常开式，端口从1/4"到3/4"不等，提供设计和不同的流速。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 69
- 图片与资料
- 2
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
阀门类型2/2 Way
启动类型Pilot operated
端口类型Pipe Mounting
阀体材料CW 617N UNI EN 12165
阀座材料Stainless Steel
孔口尺寸15 mm, 11 mm, 8 mm
流量系数 160 L/min, 40 L/min, 53.3 L/min, 36 L/min, 50 L/min
流量系数 23.6 m3/hour, 2.4 m3/hour, 3.2 m3/hour, 2.16 m3/hour, 3 m3/hour
最小运行压力0.3 bar, 1.5 bar
最低流体温度'-10 °C, 0 °C
Coil Temperature Range'-40°C +50°C, -40°C +80°C, -40°C +75°C / +40°C, -40°C +65°C, -40°C +55°C, -40°C +65°C / +50°C
符合规格DIN-EN-ISO 23553-1 (2009-10) approved for oil burners - IP67 Housing, DIN-EN-ISO 23553-1 (2009-10) approved for oil burners -IP44 Housing, DIN-EN-ISO 23553-1 (2009-10) approved for oil burners - IP44 Housing, IP44 Housing, DIN-EN-ISO 23553-1 (2009-10) approved for oil burners, DIN-EN-ISO 23553-1 (2009-10) approved for oil burners - IP67 Metallic Housing, IP67 Housing
符合 ATEX 规格II 2 G Ex db mb IIC T4, II 2 G - Ex eb mb IIC T3 / T4, II 2 G - Ex eb IIC T4, II 1 G Ex ia IIC T6, II 3 G Ex nAc nCc IIC T3/T4
具体产品
型号与订货号
共 69 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 2 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
用于工业控制和过程控制应用的H系列先导式电磁阀
