产品系列

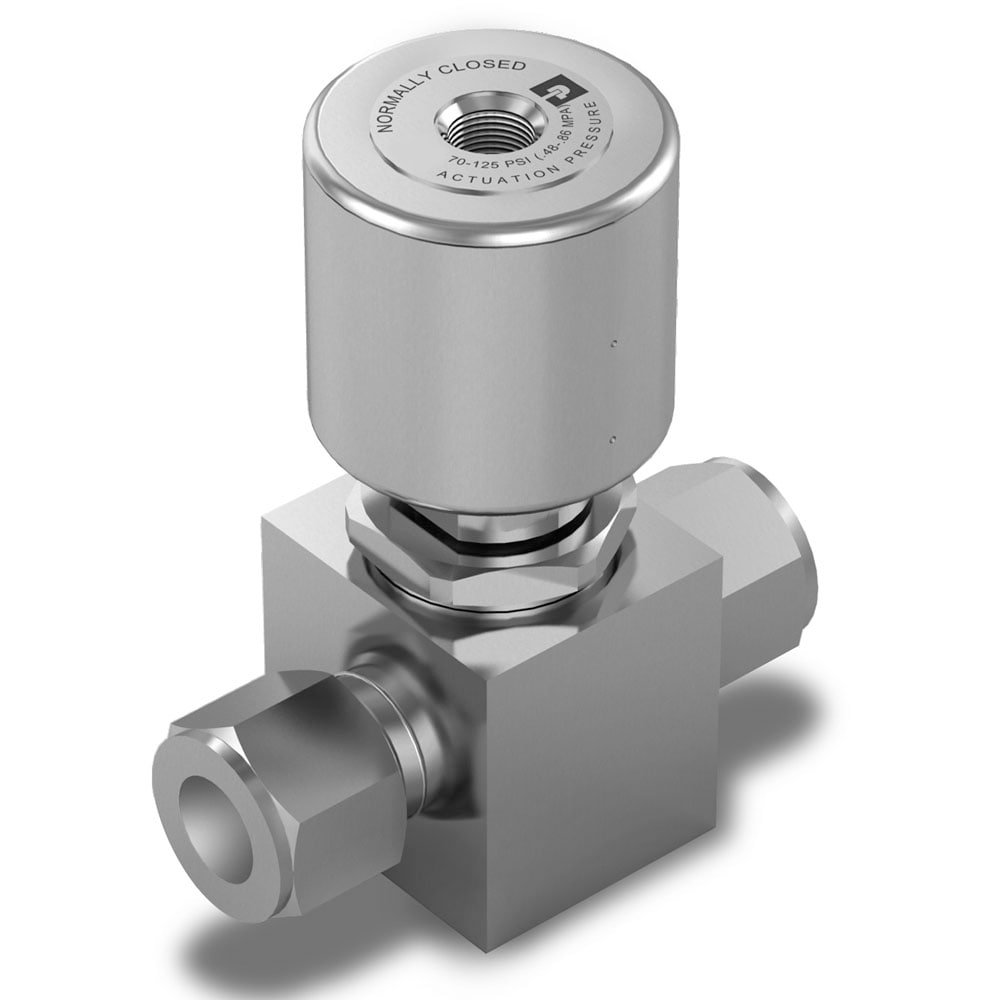

高流量，紧凑型隔膜阀 - NV70 系列
NV70 是经济、通用、高流量隔膜阀，非常适合大量的腐蚀性和非腐蚀性流体。
SERIES OVERVIEW
高流量，紧凑型隔膜阀 - NV70 系列
NV70 是经济、通用、高流量隔膜阀，非常适合大量的腐蚀性和非腐蚀性流体。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 10
- 图片与资料
- 3
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
阀体材料316L 不锈钢
隔膜材料Elgiloy埃尔吉洛伊非磁性合金，等价
阀座材料PCTFE聚三氟氯乙烯 (标准), Polyimide聚酰亚胺
帽材料17-4 PH不锈钢, N/A
螺母材料17-4 PH 不锈钢
执行器外壳材料N/A,阳极电镀铝
爆破压力750 psig (52 barg)
可承受压力375 psig (26 barg)
流速Cv .7 (气动版, 指示器旋钮, 手轮)
内部泄漏率气密
外部泄漏率气密
体积4.9 cm3
重量1.2 lb, 0.55 kg
最大入口额定压力150, 250 psig / 10.3, 17.2 barg
最小入口额定压力真空
启动压力N/A, 70-125 psig
入气口连接尺寸N/A, 1/8" NPT
最高运行温度66 °C, 150 °F
最低运行温度'-40 °C, -40 °F
具体产品
型号与订货号
共 10 条产品记录。独立型号尚未确认的产品可按订货号查询。
