明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

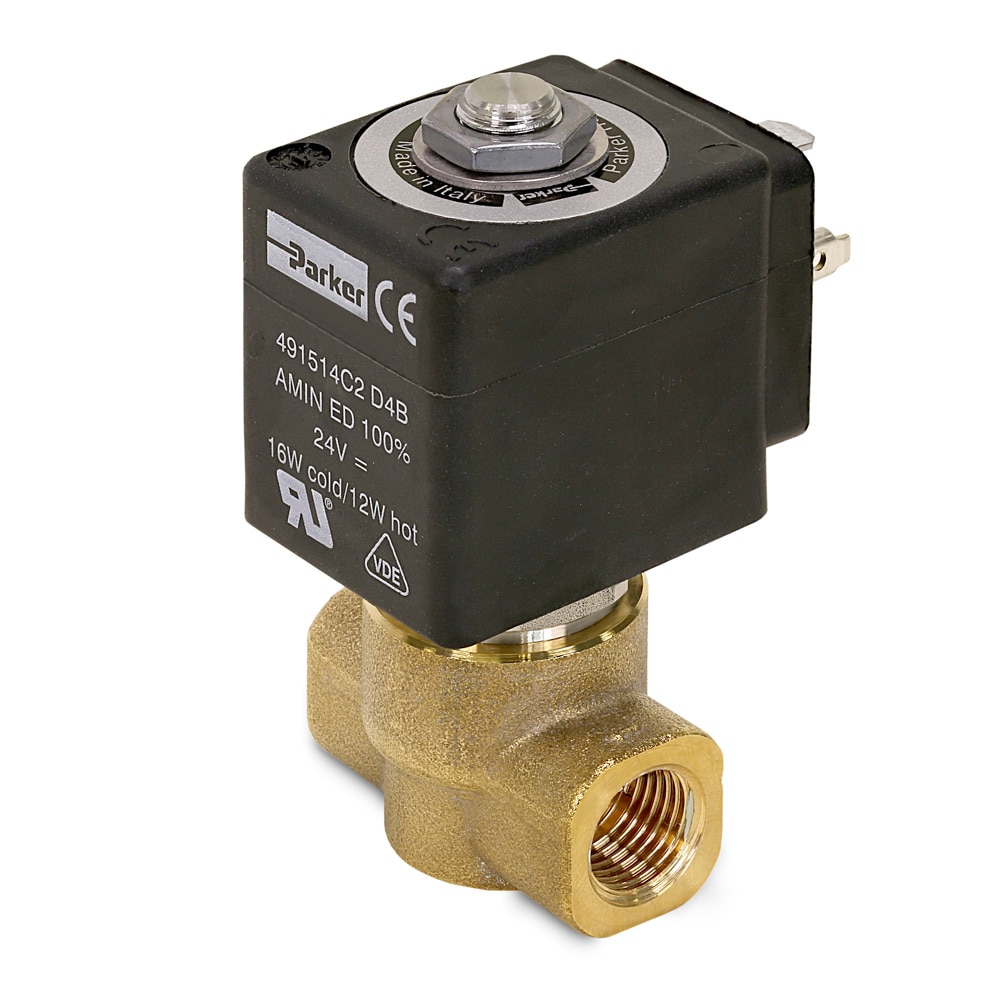

K系列低铅铜电磁阀
K系列低铅铜系列是一套用于健康饮料分配应用的直动式截止阀。此系列为G1/4”内螺纹的阀门采用符合食品标准的材料制造，经NSF认证，可与饮用水和液体接触。
SERIES OVERVIEW
K系列低铅铜电磁阀
K系列低铅铜系列是一套用于健康饮料分配应用的直动式截止阀。此系列为G1/4”内螺纹的阀门采用符合食品标准的材料制造，经NSF认证，可与饮用水和液体接触。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 61
- 图片与资料
- 5
系列介绍
产品能力与选型说明
K系列低铅铜系列电磁阀是一系列用于健康饮料分配应用的直动式截止阀。该系列可为客户提供从1.5 mm到5.0 mm不等的孔径，获得高工作压力和大流量，从而更大限度减少压降。该系列带有FDA FKM或Ruby密封，不锈钢阀芯，在使用中具有卓越的寿命、流体兼容性和抗水垢性。它还兼容各种线圈，符合相关行业的全球电气标准。 市场： - 专业咖啡机 - 热饮自动售货机 - 自动饮水机 应用： - 锅炉装水控制 - 蒸汽控制 - 冷水、热水和过热水关闭 - 冷水和蒸汽混合 特点/优势： - NSF169 - 1935/2004/CE认证 - 广泛的电气部件包括VDE和UL认证 - 抗水垢性 - 紧凑且坚固
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
Coil Temperature Range-40 +50 °C, -
阀门类型2/2 Way, 3/2 Way
功能Normally Closed
启动类型Direct Acting
端口尺寸1/4" g
端口类型Pipe Mounting
阀体材料CW510L UNI EN 12165
介质Air, Water, Steam
阀座材料Stainless Steel
排气孔尺寸n/a, 2.5 mm
流量系数 14,5l/min, 9,5l/min, 1,4l/min, 2,6l/min, 3,5l/min, 3,7l/min, 5,2l/min, 1,5l/min, 5,5l/min, 2,0l/min, 3,0l/min, 9,3l/min
流量系数 20.27 m3/hour, 0.57 m3/hour, 0.08 m3/hour, 0.16 m3/hour, 0.21 m3/hour, 0.22 m3/hour, 0.31 m3/hour, 0.09 m3/hour, 0.33 m3/hour, 0.12 m3/hour, 0.18 m3/hour, 0.56 m3/hour
最小运行压力0 bar
最低流体温度-10 °C
最高流体温度140 °C
线圈功耗9W, 13W, -, 10W
电气连接2 P + E plug according to EN 175301-803 type A, -
绝缘级别F 155°C, -
符合线圈规格CE- VDE - EAC, CE - VDE - UL - EAC, CE - VDE - EAC, -, CE - EAC
符合规格NSF169 - 1935/2004/CE
具体产品
型号与订货号
共 61 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 5 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
