明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

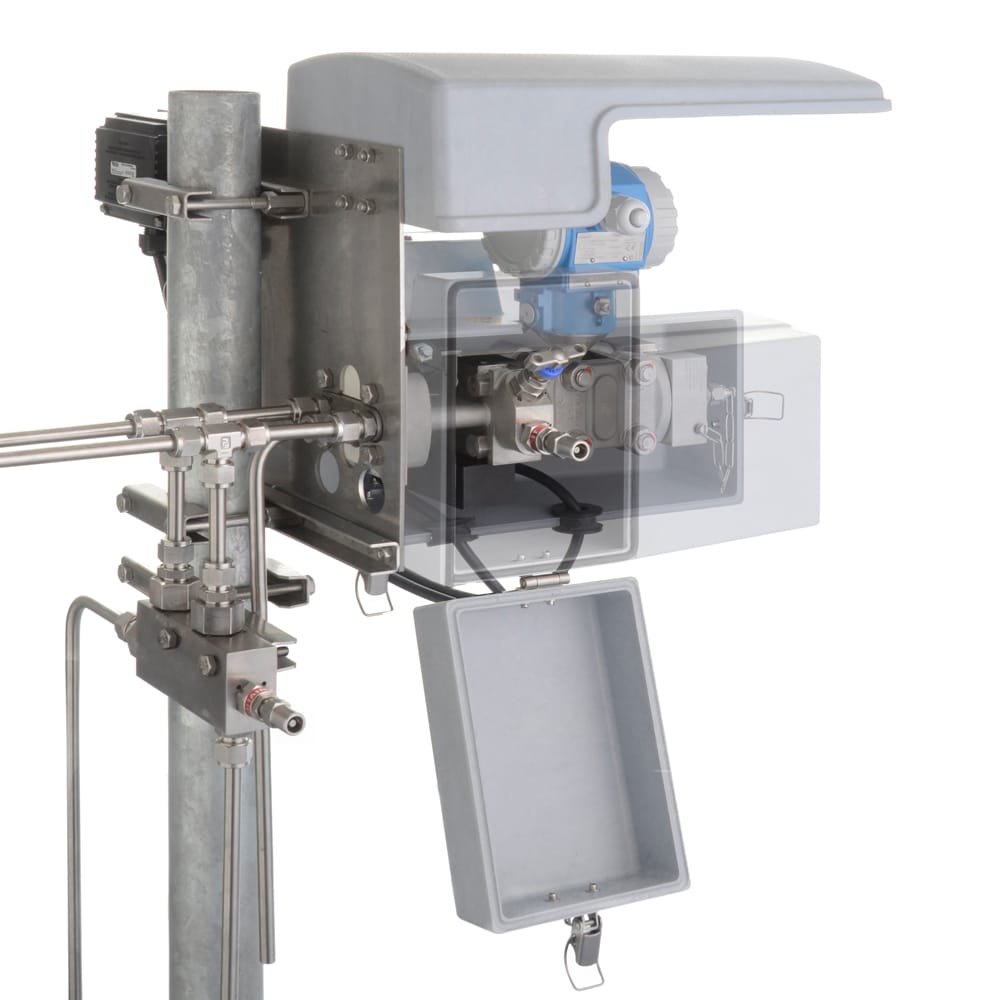

MESC 兼容模块化阀组
派克满足小通径仪器仪表需求的模块化阀组和配件，可使任何人在短短数分钟内确认并订购一套完整的一体式阀组，获得过程安装解决方案。
SERIES OVERVIEW
MESC 兼容模块化阀组
派克满足小通径仪器仪表需求的模块化阀组和配件，可使任何人在短短数分钟内确认并订购一套完整的一体式阀组，获得过程安装解决方案。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 106
- 图片与资料
- 5
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
螺栓材料ASTM A193-B8 CL2
MESC 号码609856.205.1, 609856.207.1, 609856.215.1, 609856.217.1, 609856.225.1, 609856.227.1, 609856.235.1, 609856.237.1, 609856.305.1, 609856.325.1, 609856.315.1, 609856.335.1, 609856.317.1, 609856.337.1, 609856.209.1, 609856.219.1, 609856.229.1 , 609856.239.1, 60
排气孔尺寸10 mm, 3/8", 1/2"
出口连接尺寸DIN 19213, 1/2 NPT M, 1/2 NPT F, 1/2 BSPP F, IEC 61518
连接类型双卡套接头，单卡套接头
固定类型双隔离/平衡/排放，双隔离/排放，单隔离/排放
阀门数量4 阀组, 2 阀组
最大运行压力400, 413 bar
最高运行温度200 °C
包装材料PTFE, N/A, 石墨
符合规格ISO 10474-3.1B
具体产品
型号与订货号
共 106 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 5 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
产品图片 · 本地资料Thumbnail 1工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
