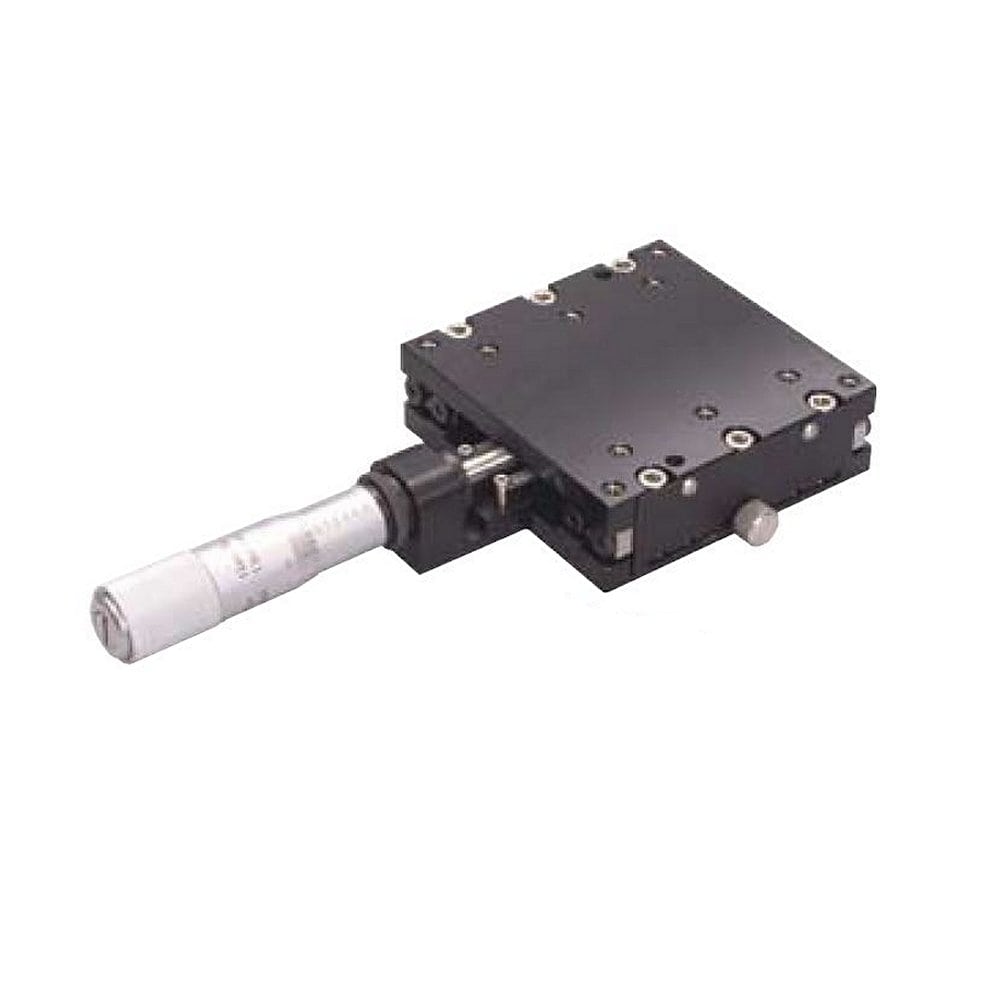

MX80M交叉球轴承导轨，微型手动线性定位平台
MX80M交叉滚珠轴承导向式微型手动位置平台具有一个整体的驱动机构，行程可达50毫米，有效载荷可达20公斤，并具有出色的平滑度，极低的摩擦力和非常好的直线度/平直度精度
SERIES OVERVIEW
MX80M交叉球轴承导轨，微型手动线性定位平台
MX80M交叉滚珠轴承导向式微型手动位置平台具有一个整体的驱动机构，行程可达50毫米，有效载荷可达20公斤，并具有出色的平滑度，极低的摩擦力和非常好的直线度/平直度精度
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 864
- 图片与资料
- 4
系列介绍
产品能力与选型说明
MX80M平台提供25mm或50mm行程的自由行程或千分尺驱动单元。 它们包括新颖的工具特征，使安装和精确对准更快更容易。 沿着平台的侧面设置硬化的钢主参考表面，以允许固定或其他加工元件与实际行进路径精确对准。 托架顶部设有定位销孔，用于可重复安装或加工。 此外，还提供定制功能，如钢体设计，真空预备单元和防抱死蠕动轴承，适用于行程不超过150 mm的高动态应用。 •精密交叉滚子轴承 •可选的洁净室准备。 •可选的低ESD涂层 •顶部和底部有定位孔 •可电动MX80型号的可互换安装 •正位置锁定
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列MX
轮廓宽度80 mm
传动轴类型手动式
传动列类型英制千分尺|公制千分尺|数字千分尺|自由行程, Metric Micrometer, Digital Micrometer, Free Travel
轴承类型交叉滚轮
最大冲程长度50 mm, 1.96 inch
负荷能力200 N, 45 lb
逆变负荷能力200 N, 45 lb
轴向负荷能力44 N, 9.8 lb
符合规格洁净室要求（10级）|低ESD表面处理, Low ESD Finish
