明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

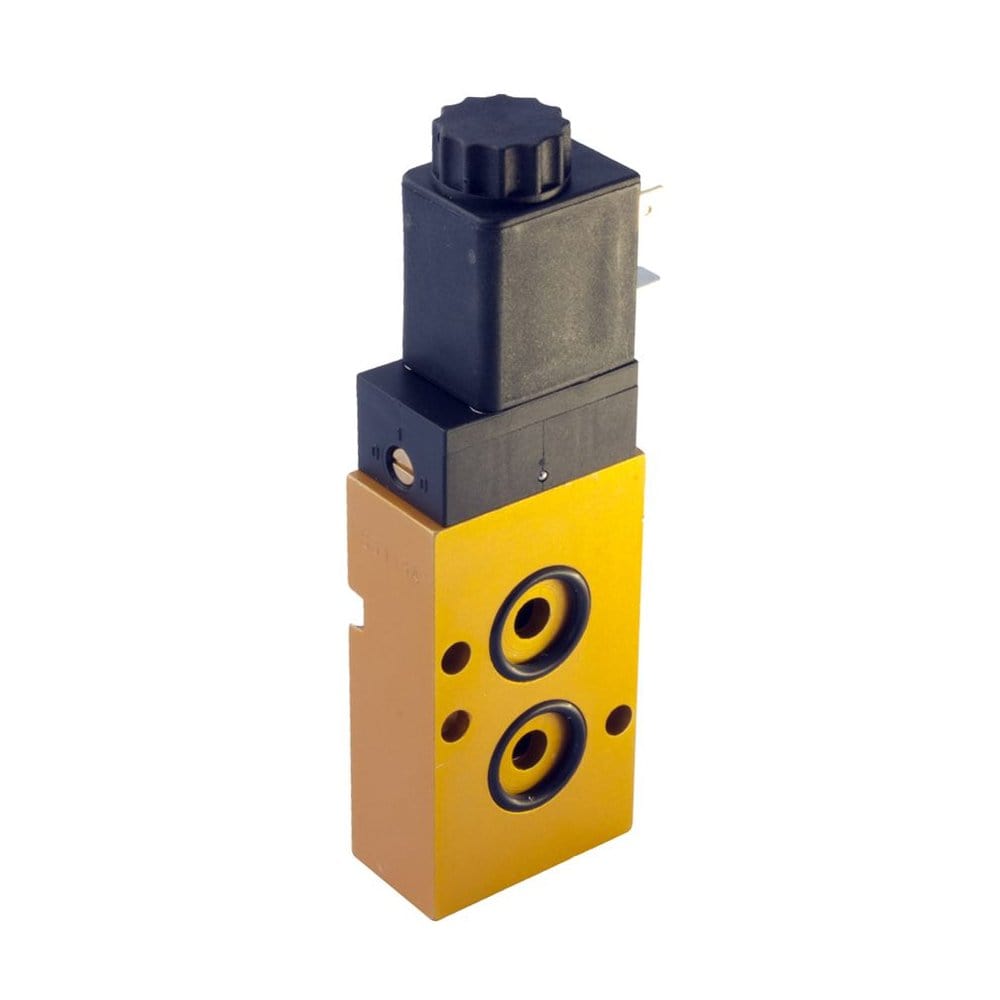

派克5通单电控，1/8"通用电磁阀
派克5通弹簧复位式G1/8"通用电磁阀提供高达10bar的工作压力和高达0.54m3/h的流量系数，并为所有通用的流体控制，提供了多种阀体和密封材料的应用。
SERIES OVERVIEW
派克5通单电控，1/8"通用电磁阀
派克5通弹簧复位式G1/8"通用电磁阀提供高达10bar的工作压力和高达0.54m3/h的流量系数，并为所有通用的流体控制，提供了多种阀体和密封材料的应用。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 9
- 图片与资料
- 1
系列介绍
产品能力与选型说明
派克5通弹簧复位式G1/8"通用电磁阀电磁阀适用于各种有无压差的应用场合，最适用于空气，液体和气体，这种电磁阀的阀体主要采用黄铜或不锈钢材质，并可灵活选用多种材质的密封件，使其适用于压缩空气，液体和天然气等多种流体介质，且具有良好的化学兼容性。 孔口尺寸：高达15mm 流量系数(KV)：高达0.54m3/h 工作压力差(MOPD)：最高10bar 介质：空气，气体，水和轻油 最大介质温度：不适用 电气：从0.3W到14W 应用： •空气压缩机 •水处理和净化 •冷却系统 •灭菌器 •分析仪和诊断设备 •医疗和牙科设备 •焊接设备 •润滑设备 •饮料自动售货机 •燃油炉 •加湿和雾化设备 •移动设备 •纺织和干洗机 •灌溉设备
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列General Purpose Solenoid Valves
阀门类型5-Way
功能Spring Return
端口尺寸1/8 inch
输入电压220-230VAC/50Hz or 24/28VDC
阀体材料Anodized Aluminium and POM
密封材料NBR, FKM, NBR/PUR
孔口 1 尺寸4 to 15 mm
流量系数 10.3 to 0.54 m3/hour, 5 to 12 L/min
功耗0.3 to 14 W
线圈类型DIN, Screw, Explosion Proof and Flame Proof, from 22 to 50 mm
最大压差10 bar
最小压差1 to 2 bar
端口数量5
启动类型Pilot Operated
介质General Purpose for Air, Liquids, Gases and Oil
端口类型BSP, CETOP
孔口 2 尺寸n/a
流量系数 2n/a
最低流体温度n/a
最高流体温度n/a
符合线圈规格IP44, IP65, IP67
具体产品
型号与订货号
共 9 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 1 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
派克5通单电控，1/8"通用电磁阀
