产品系列

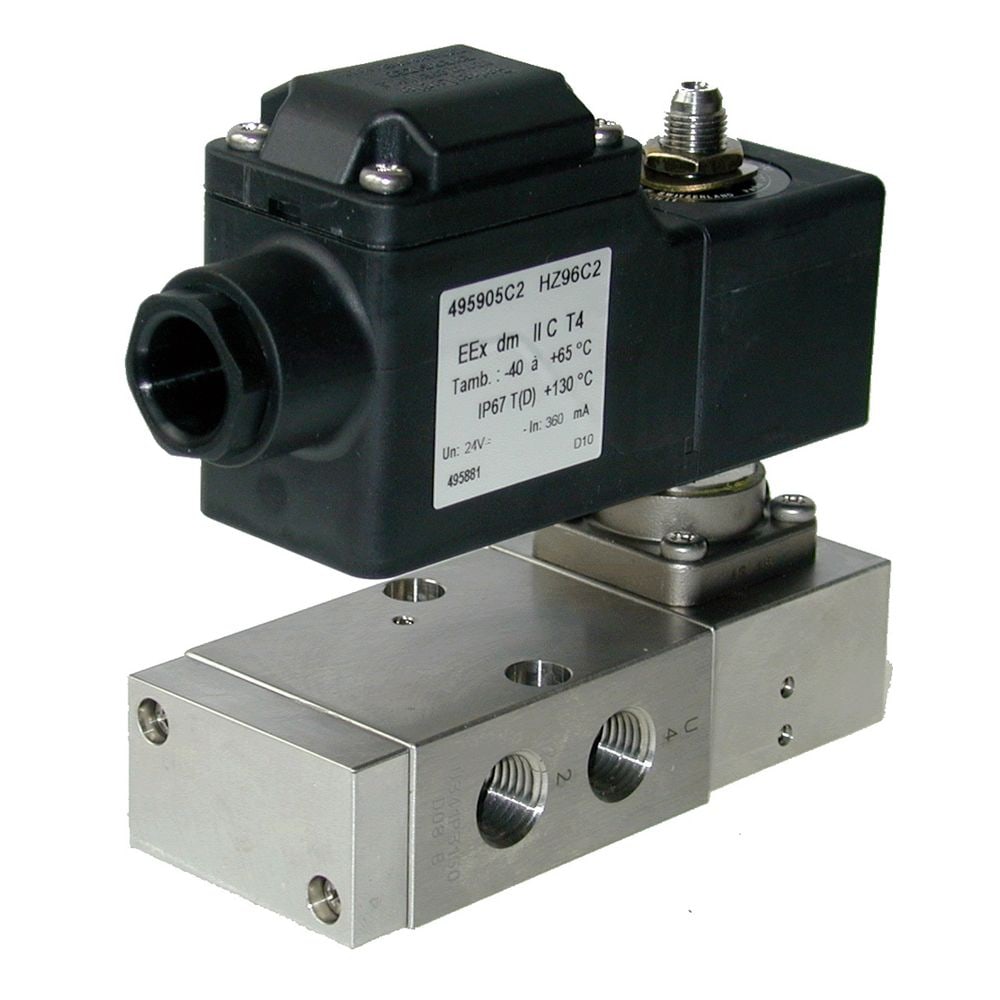

派克5通单电控，3/8"通用电磁阀
派克5通弹簧复位式G 3/8"通用电磁阀提供高达10 bar的工作压力和高达21 l/min的流量系数，并为所有通用的流体控制，提供了多种阀体和密封材料的应用。
SERIES OVERVIEW
派克5通单电控，3/8"通用电磁阀
派克5通弹簧复位式G 3/8"通用电磁阀提供高达10 bar的工作压力和高达21 l/min的流量系数，并为所有通用的流体控制，提供了多种阀体和密封材料的应用。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 4
- 图片与资料
- 1
系列介绍
产品能力与选型说明
派克5通弹簧复位式G 3/8"通用电磁阀电磁阀适用于各种有无压差的应用场合，最适用于空气，液体和气体，这种电磁阀的阀体主要采用黄铜或不锈钢材质，并可灵活选用多种材质的密封件，使其适用于压缩空气，液体和天然气等多种流体介质，且具有良好的化学兼容性。 孔口尺寸：高达8 mm 流量系数(KV)：高达21 l/min 工作压力差(MOPD)：最高10 bar 介质：空气，气体，水和轻油 最大介质温度：不适用 电气：从0.3W 到 9W 应用： • 空气压缩机 • 水处理和净化 • 冷却系统 • 灭菌器 • 分析仪和诊断设备 • 医疗和牙科设备 • 焊接设备 • 润滑设备 • 饮料自动售货机 • 燃油炉 • 加湿和雾化设备 • 移动设备 • 纺织和干洗机 • 灌溉设备
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列General Purpose Solenoid Valves
阀门类型5-Way
功能Spring Return
端口尺寸3/8 inch
输入电压220-230VAC/50Hz or 24/28VDC
阀体材料316L Stainless St.
密封材料NBR
孔口 1 尺寸8 mm
流量系数 1n/a, 21 L/min
功耗0.3 to 9 W
线圈类型DIN, Screw and Explosion Proof, from 22 to 50 mm
最大压差10 bar
最小压差2 bar
端口数量5
启动类型Pilot Operated
介质General Purpose for Air, Liquids, Gases and Oil
端口类型NPT
孔口 2 尺寸n/a
流量系数 2n/a
最低流体温度n/a
最高流体温度n/a
符合线圈规格IP44, IP65, IP66, IP67
