产品系列

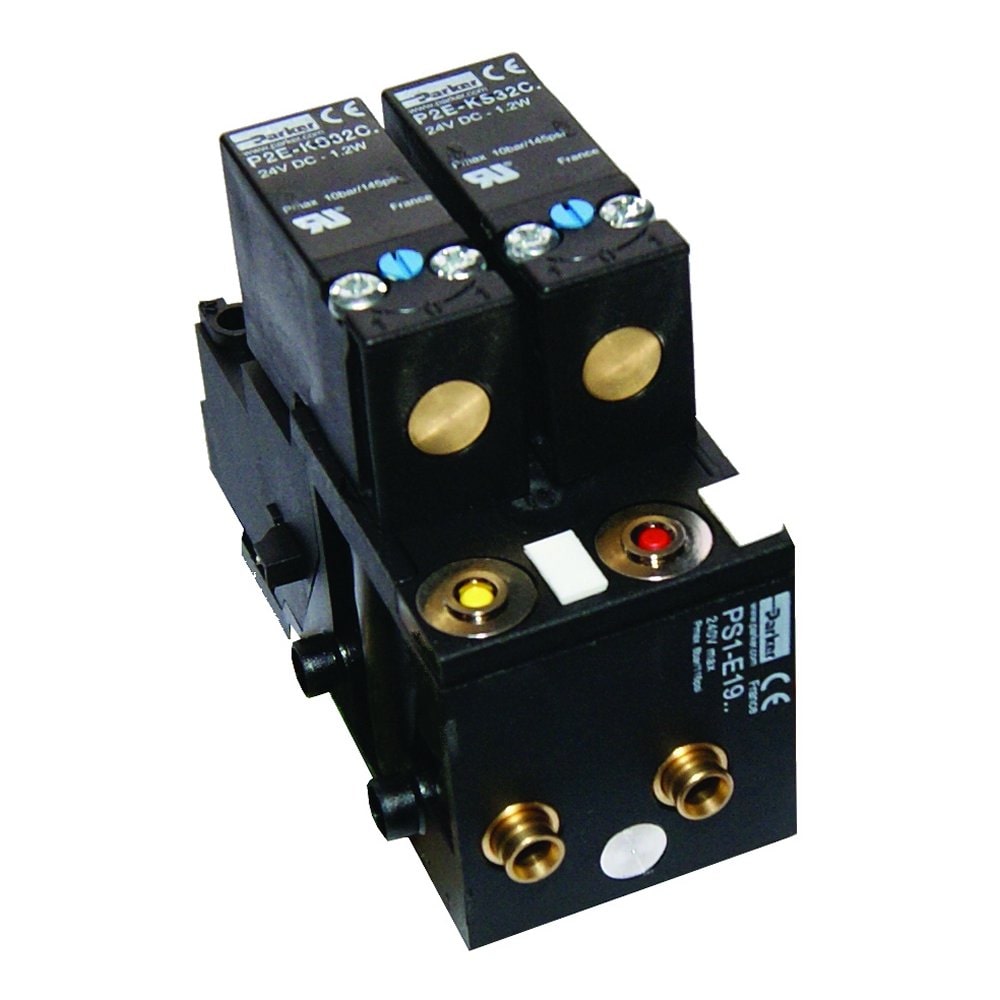

气动电磁阀 - PS1E系列
PS1E系列阀是一种集成连接的内先导控制的叠加阀。 可以选用3/2（两位三通）和 5/2（两位五通） 单电控和双电控功能。 每个阀都需要单独接线。可提供带有LED指示灯的浪涌抑制器 。
SERIES OVERVIEW
气动电磁阀 - PS1E系列
PS1E系列阀是一种集成连接的内先导控制的叠加阀。 可以选用3/2（两位三通）和 5/2（两位五通） 单电控和双电控功能。 每个阀都需要单独接线。可提供带有LED指示灯的浪涌抑制器 。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 20
- 图片与资料
- 5
系列介绍
产品能力与选型说明
PS1E 系列阀是一种集成连接的内先导控制的叠加阀。可以选用3/2（两位三通）和 5/2（两位五通） 单电控和双电控功能。 每个阀都需要单独接线。提供带有LED指示灯的浪涌抑制器 ，安装在线圈和阀体之间。内先导控制意味着#1接口的供气压力被引到阀末端，电磁线圈线得电时可先导压力通过，然后将气压作用于阀芯上推动阀芯换向。 市场 • 其它处理 • 工厂自动化 特点/优势 • 多种手动复位 • 电压范围 • 高流量 • 低功耗 • 移动版本 • 食品版本 应用 • 阀驱动 • 小型执行器驱动 • 吹气
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
阀门类型3位，4位
位置数量2
端口数量3 或 4
启动类型电磁气控
超控功能非锁定 和手动锁定撤销
安装类型堆栈
符合规格不适用, IP20
歧管出口数量不适用
端口尺寸4mm, 6mm & 6.35mm OD or M5
端口类型快插连接，公制螺纹
最小流速0.14 Cv
最大流速0.16 Cv, 不适用
额定流量系数不适用
输入电压12 至 48VDC, 120/240VAC
电气连接端子板
现场总线协议不适用
额定压力40 至 120 psig, 3 至 8.2 bar
最小运行压力40 psig
工作温度-15 至 +60 °C, +5 至 +140 °F
介质空气
润滑剂润滑/非润滑空气
功耗1.2W, 1.6VA
阀体材料玻璃填充尼龙
密封材料座阀: 聚氨酯 | 密封: 丁晴橡胶 (Buna N)
具体产品
型号与订货号
共 20 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 5 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
