产品系列

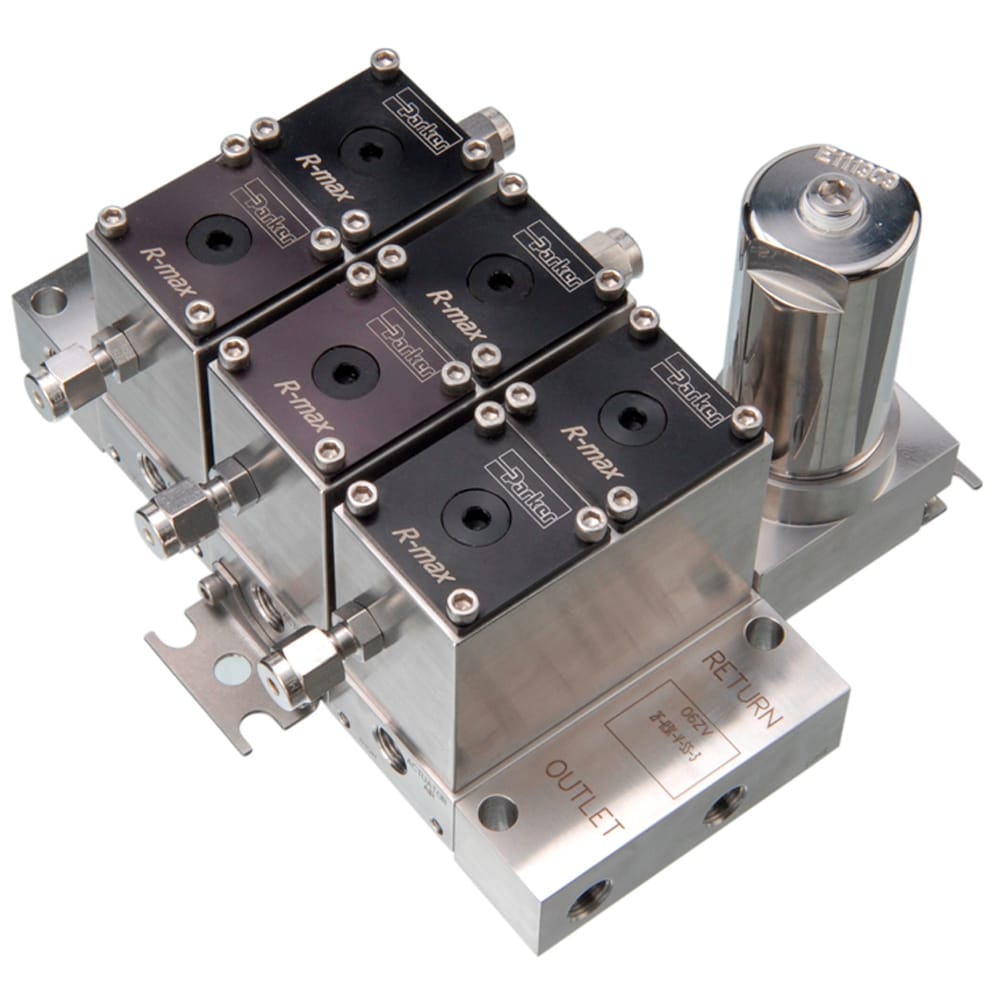

流路转换系统，R-Max II 系列
派克的R-Max II 是多功能组件系统，能够将流路转换和过滤集成为紧凑装置。 这些系统可以容易地扩展以并排处理多个流路。
SERIES OVERVIEW
流路转换系统，R-Max II 系列
派克的R-Max II 是多功能组件系统，能够将流路转换和过滤集成为紧凑装置。 这些系统可以容易地扩展以并排处理多个流路。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 52
- 图片与资料
- 11
系列介绍
产品能力与选型说明
Parker Gen II R-max™ 是一个多功能系统，能够将流路转换和过滤集成到一个紧凑型组件中。该系统用于控制分析系统中的气体和液体，范围从真空到34 bar，同时仅需要5 bar空气压力推动。该系统的设计注重于提高产品的稳定性和降低用户的成本。Parker Gen II R-max™流路转换系统采用先进的表面贴装技术，减少泄漏路径、内部容积和封闭体积。通过表面安装技术，系统元件可以轻松拆卸和更换，无需中断过程连接。此外，Parker Gen II R-max™ 系统利用内部自清洗输出总管，就可不要附加的出口回路。 市场： • 石油化工 • 炼油厂 • 发电 • 研究 特点与优势： • 捕获排气口提供了一个低压集管，可将样品流与驱动空气分开，以防交叉污染。 • 增强的位置指示器可以轻松识别阀的位置，从而更大限度地实现系统安全。 • 向后兼容性允许将增强功能添加到现有单元。 • 表面贴装技术增强了系统的灵活性，并使用户能够在不中断安装单元的情况下向系统添加附加流路。 • 低内部容积可以清洗时间减少和节省昂贵的吹扫气体，实现更大的系统效率。 • 模块化阀设计提供更大的可维护性，可快速方便地进行系统维修并减少停机时间。 • Gen II R-max™可用于ANSI / ISA-76.00.02（NeSSI）安装。 应用： • 滑移积分器 • 过程分析仪 • 流路转换系统 • 分析OEM设备
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
配件连接类型1/8"NPT内螺纹
选件没有
阀座材料PCTFE
密封材料丁腈橡胶，高氟碳氟橡胶，氟橡胶
阀体材料316不锈钢
外壳数量2 到 20
连接尺寸10-32堵头，无配件，1/8"塑料管，1/8"ALOK，1/8"CPI，1/8"NPT母螺纹，1/8"塑料管/ 10-32堵头，10-31堵头 ，1/8"NPT 母螺纹 / 10-32 堵头
具体产品
型号与订货号
共 52 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 11 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CAT 4141 -R /USA前往官网 ↗技术文档 · 官网链接PARKER R-max R2 Series Stream Select System Maintenance Instructions - MI-125前往官网 ↗技术文档 · 官网链接Process Analytical Guide:--4255-PA前往官网 ↗技术文档 · 官网链接R-Max - How to add an additional stream module前往官网 ↗技术文档 · 官网链接R-Max - How to replace a cartridge前往官网 ↗技术文档 · 官网链接R-Max - How to replace a valve body前往官网 ↗技术文档 · 官网链接R-Max II Applications前往官网 ↗技术文档 · 官网链接R-MaxII Bulletin前往官网 ↗技术文档 · 官网链接T-Max PTFE Stream Switching Assembly--02-9343BE前往官网 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗选型工具 · 官网链接Cross Reference Tool前往官网 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
