产品系列

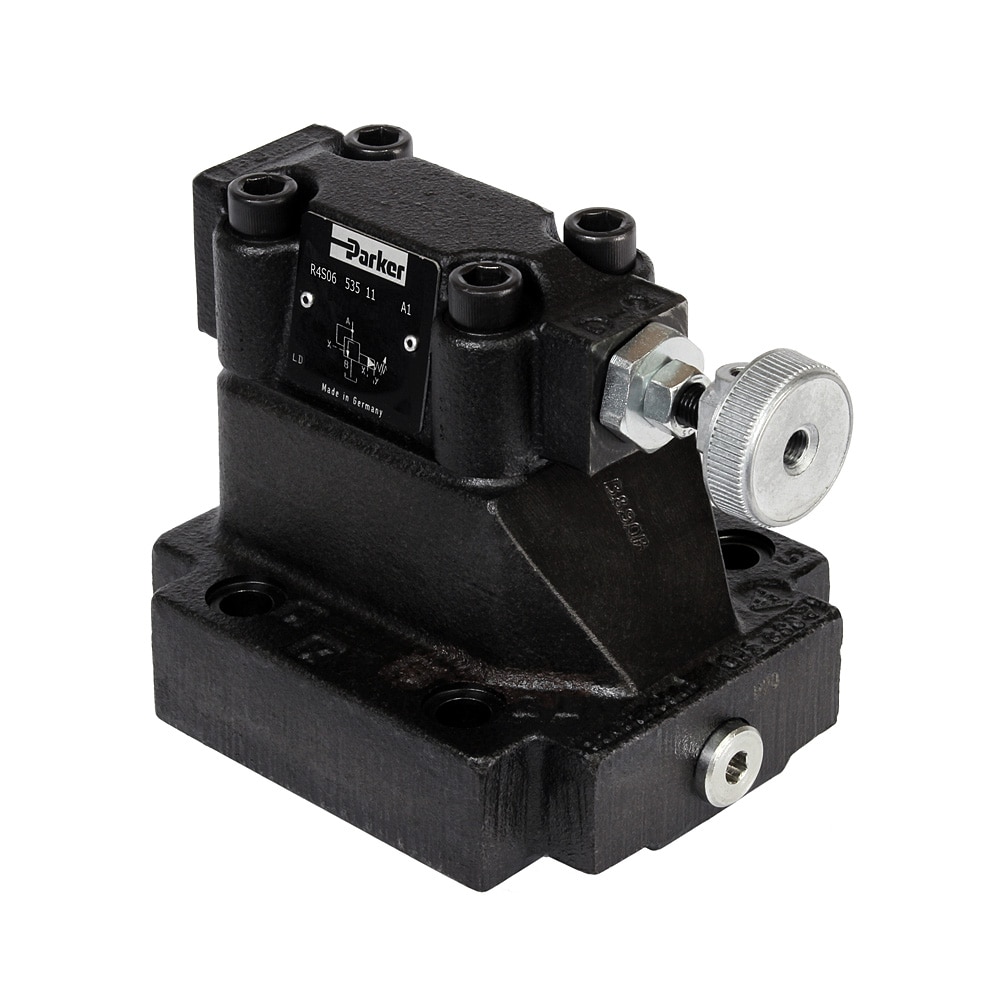

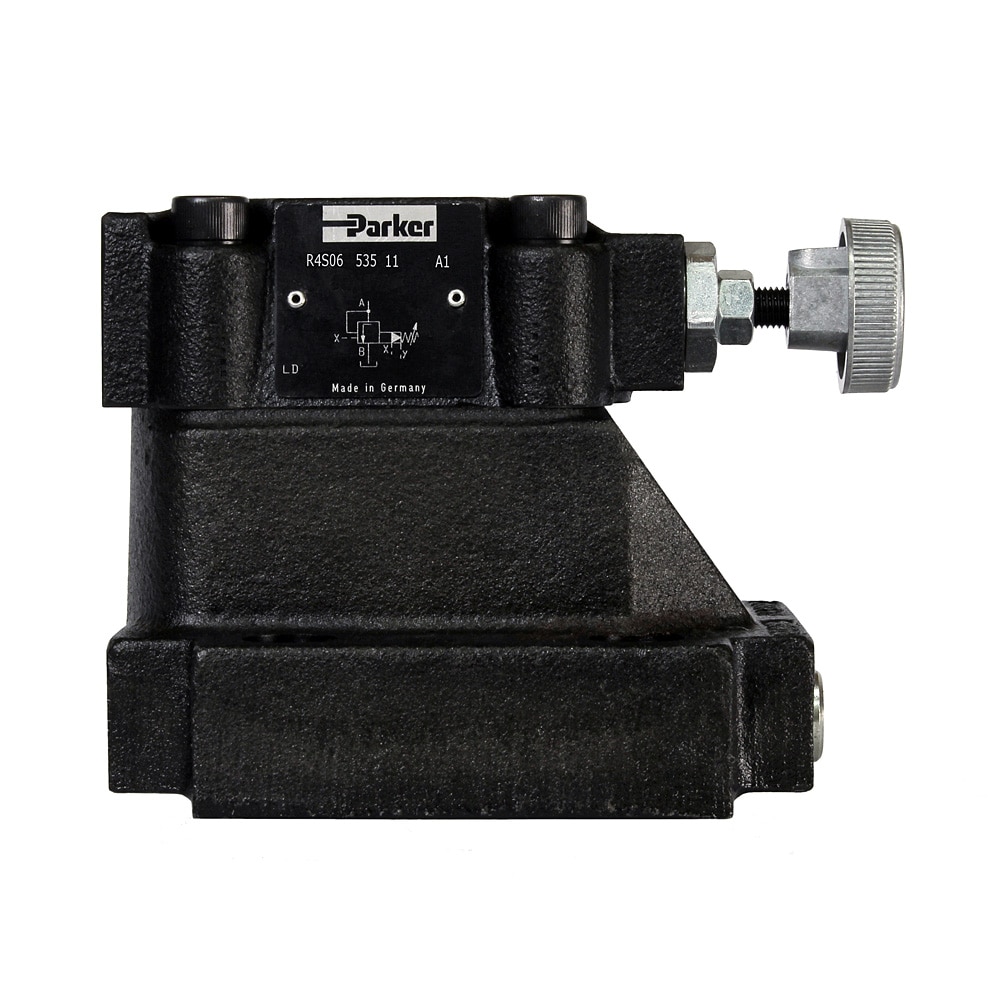

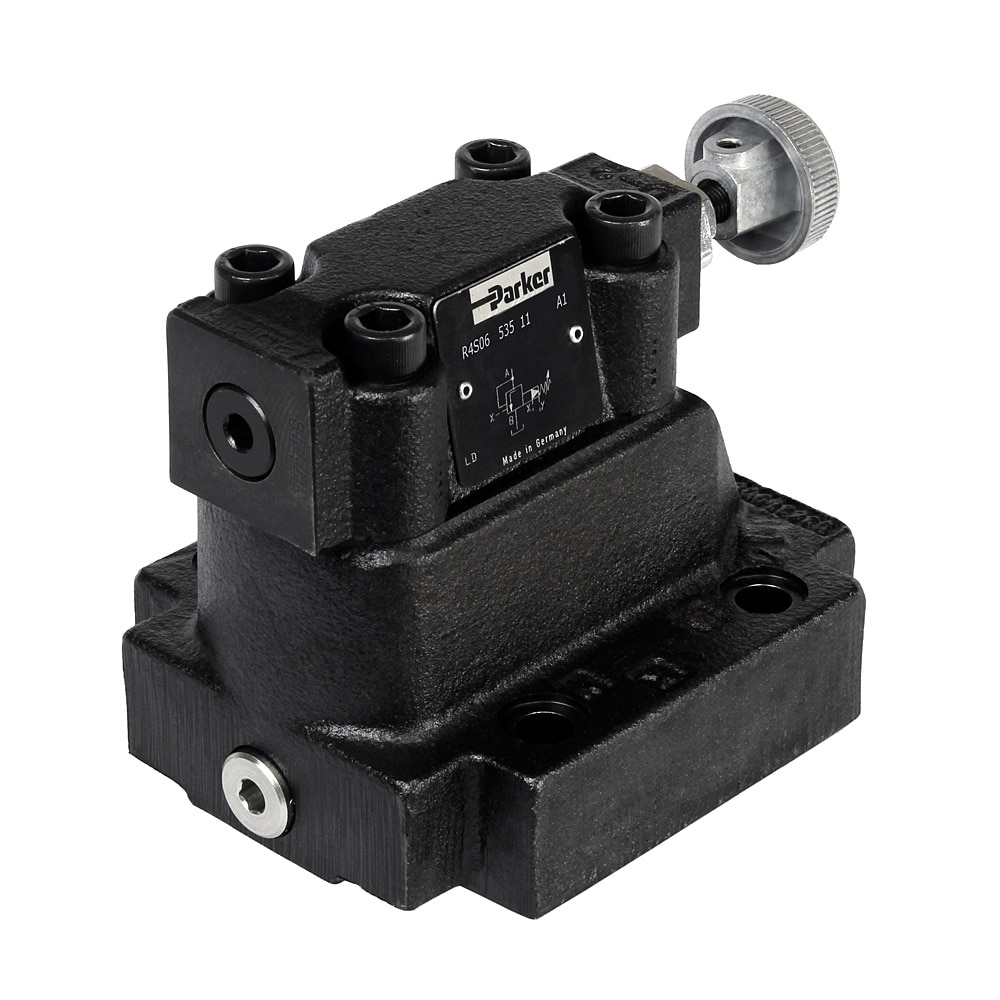

先导式顺序阀 - R4S 系列
R4S 系列板式安装顺序阀用于控制液压系统按压力顺序的方式进行工作。
SERIES OVERVIEW
先导式顺序阀 - R4S 系列
R4S 系列板式安装顺序阀用于控制液压系统按压力顺序的方式进行工作。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 22
- 图片与资料
- 9
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最大运行压力接口A、B、X 350; Y 口减压 bar
排水选件从底板出来的外部排油
启动类型手动
安装类型底板安装
运行类型先导操作
重量2.7, 4.5, 6.0 kg
产品序列压力阀
最大流速N/A
最高运行温度60 °C
最低运行温度'-20 °C
密封材料NBR, FPM
流速Depending on size, 150 - 650 L/min
最大压力设置105, 210, 350 bar
阀体材料Cast iron
具体产品
型号与订货号
共 22 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 9 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 本地资料CATALOGUE - Pilot Operated Sequence Valve Series R4S打开文件 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接Pilot Operated Sequence Valve Catalog - R4S (North America)前往官网 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗工程资源
