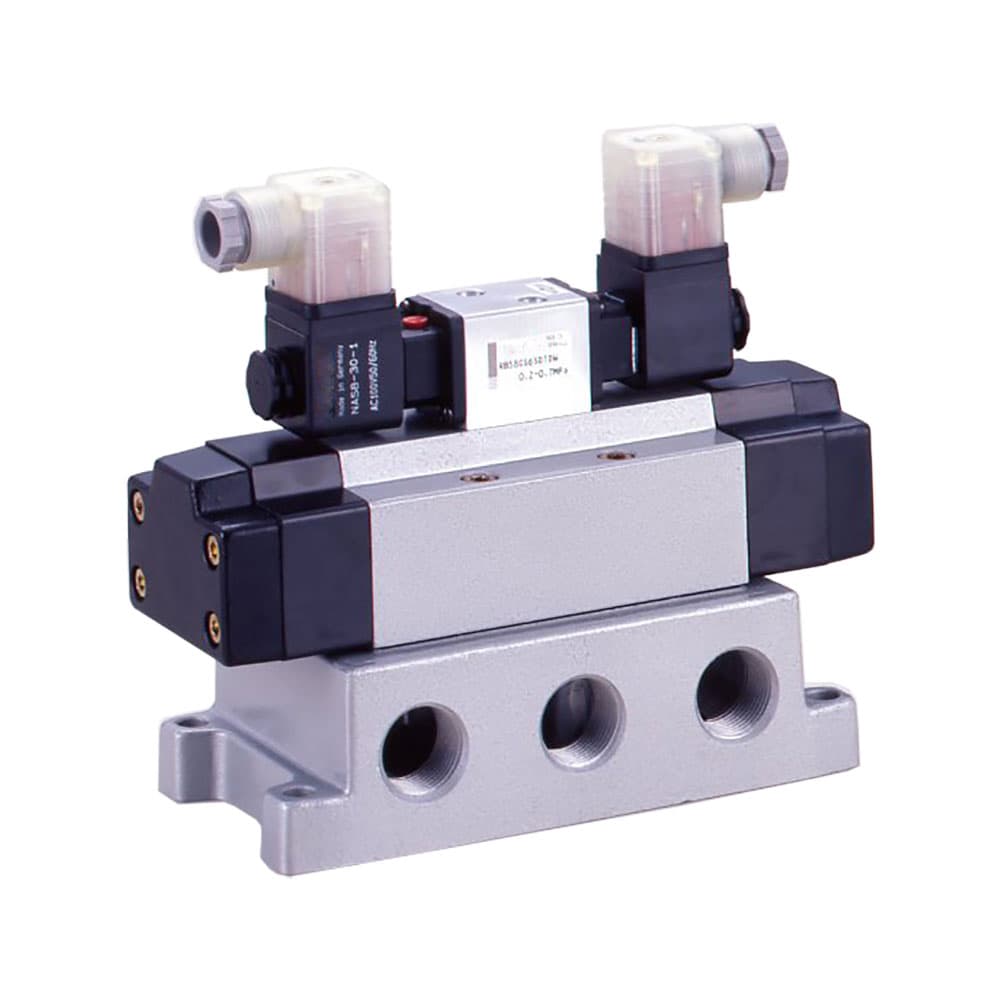

Solenoid Valve Model:RB58
Lubrication-free 5-port solenoid valve RB58 series. It has a unique design and uses a special packing with excellent durability and sealing properties. The connection port size is BSPT type.
SERIES OVERVIEW
Solenoid Valve Model:RB58
Lubrication-free 5-port solenoid valve RB58 series. It has a unique design and uses a special packing with excellent durability and sealing properties. The connection port size is BSPT type.
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 221
- 图片与资料
- 1
系列介绍
产品能力与选型说明
CHINA.SOCIALTEAM@PARKER.COM
公司信息
关于我们
技术博客
投资人
社区
人才招募
公司新闻
与派克建立合作
产品品牌
全球运营
分部
销售公司
全球分布
帮助与支持
CAD 文件
申请产品样本
参照检索
购买渠道
沪ICP备16020126号
沪公网安备：31011502007480
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品类型Sub plate type
电流Holding current 24V DC:188 100V AC 50Hz:80,60Hz:56 200V AC 50Hz:40,60Hz:28 mA
产品序列5-port 2-position,5-port 3-position
阀门配置2-position single solenoid 2-position double solenoid, 3-position closed center 3-position exhaust center
端口尺寸Rc3/4, Rc1 (P,A,B,R1,R2)
孔口尺寸Rc3/4 2 position:125mm² Rc3/4 3 position:110mm², Rc1 2 position:160mm² Rc1 3 position:140mm²
与流体类型共同使用Air
润滑剂Unnecessary(But possible), Additive-free turbine oil Class 1 ISO VG32 or its equivalent.
额定压力0.2 to 0.7MPa, 0 to 0.7MPa(external pilot type)
可承受压力1MPa
响应时间Single solenoid:60 Double solenoid:40 Closed center,Exhaust center:90 ms
工作温度'-10 to +50℃(No freezing)(Ambient temperature and fluid temperature) °C
超控功能Manual override:Pushing
输入电压24V DC 100V AC,200V AC 50/60Hz Both the 110V AC 50/60Hz and 220V AC 50/60Hz can be manufactured., 24V DC ±10% 100V AC ±10% 200V AC ±10%
运行电流24V DC:188mA 100V AC 50Hz:80mA,60Hz:56mA 200V AC 50Hz:40mA,60Hz:28mA
启动电流100V AC 50Hz:115mA,60Hz:95mA 200V AC 50Hz:57.5mA,60Hz:47.5mA mA
功耗DC24V：4.5W AC100V 50Hz：8VA､60Hz：5.6VA AC200V 50Hz：8VA､60Hz：5.6VA
绝缘Insulation class:Class F
防护等级Wiring part:Equivalent to IP65
电气连接DIN socket typr(D) DIN socket type With orange lamp(DL) DIN socket type With protective circuit,orange lamp(DW)
指示灯类型24V DC:LED 100V AC,200V AC:Neon lamp Lights color of indicating lamp is orange.
重量Rc3/4 Single solenoid:3.3 Rc1 Single solenoid:3.0 Rc3/4 Double solenoid,Closed center,Exhaust center:3.7 Rc1 Double solenoid,Closed center,Exhaust center:3.4 kg, 3.0 kg Rc 1 Single Solenoid, 3.7 kg Rc 3/4 Double Solenoid, Closed Center, Exhaust Center:, 3.4 kg Rc 1 Double Solenoid, Closed Center, Exhaust Center:
