明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

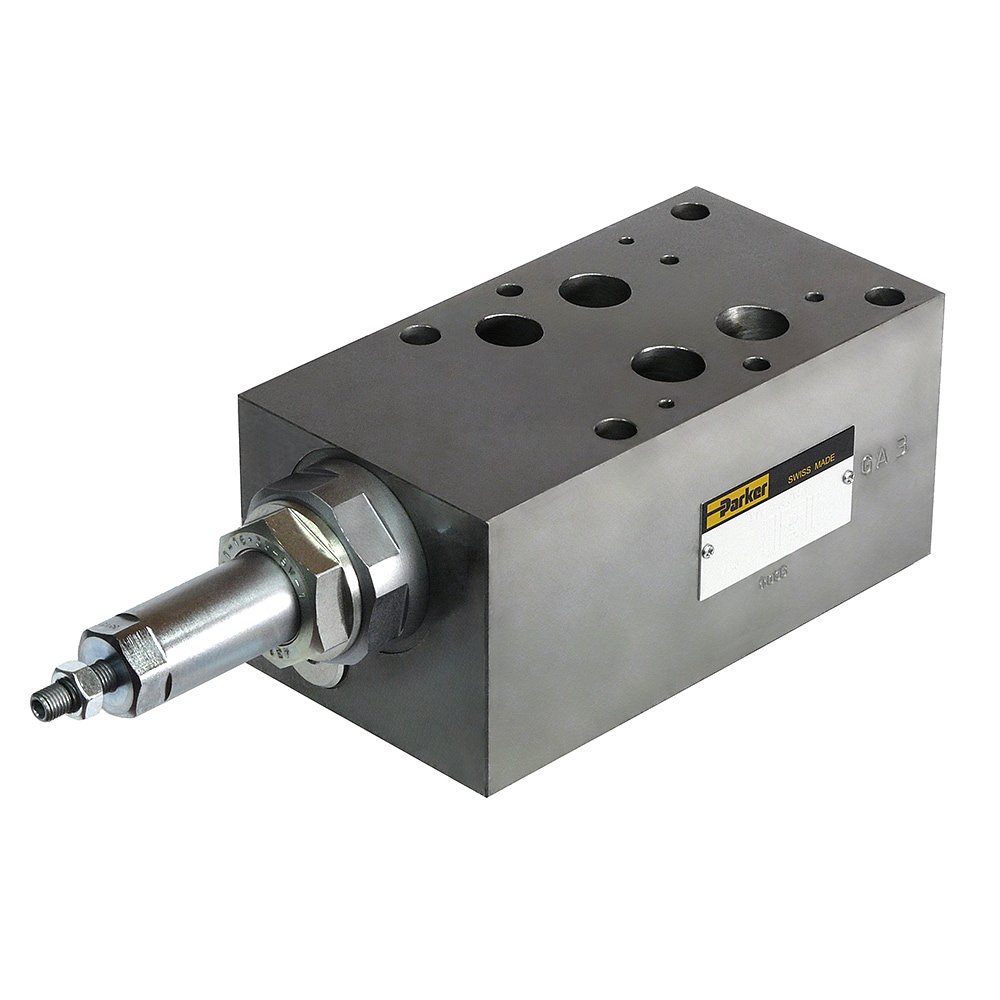

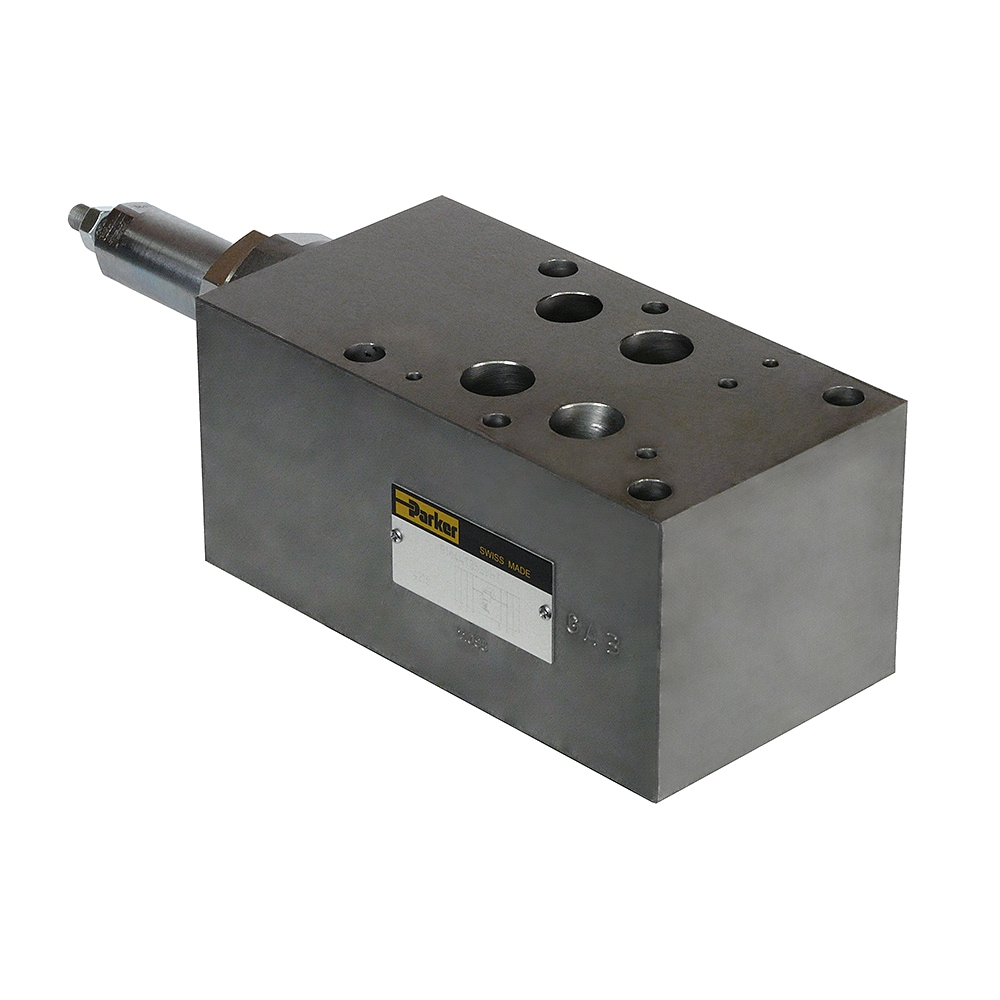

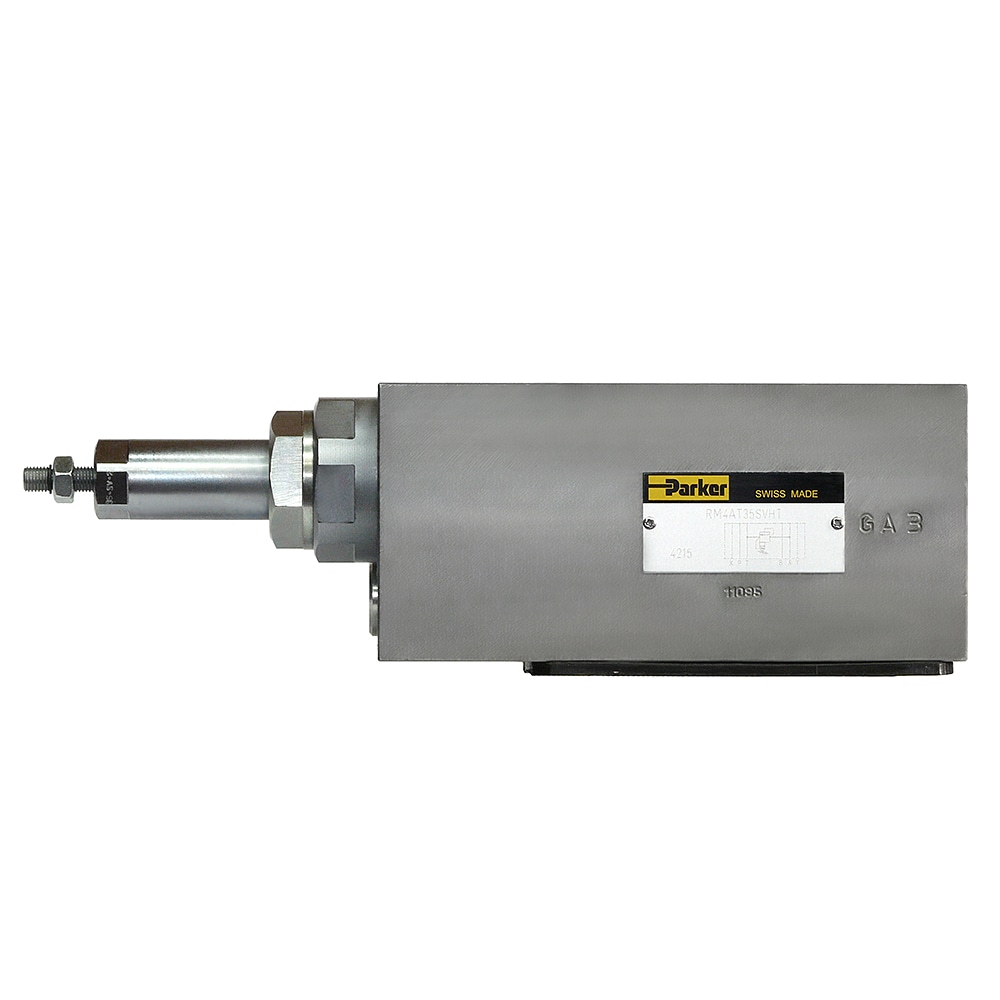

先导式溢流阀 - 系列RM
派克Manapak RM系列先导溢流阀是叠加阀，便于形成叠加系统。 它们的尺寸有NG16和NG25。
SERIES OVERVIEW
先导式溢流阀 - 系列RM
派克Manapak RM系列先导溢流阀是叠加阀，便于形成叠加系统。 它们的尺寸有NG16和NG25。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 12
- 图片与资料
- 9
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品序列压力阀
启动类型液压
运行类型先导
安装类型叠加块
安装位Unrestricted
最大流速N/A
最大运行压力350 bar
压力控制范围Depending on code, 5-350 bar
最高运行温度60 °C
最低运行温度'-20 °C
密封材料FPM
与流体类型共同使用Hydraulic oil according to DIN 51524, Water glycol
阀体材料Steel
重量4.9（NG16），5.9（NG25） kg, 5.9 kg (NG25)
具体产品
型号与订货号
共 12 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 9 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 本地资料CATALOGUE - Pilot Operated Pressure Relief Valve Series RM打开文件 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 官网链接Pilot Operate Pressure Relief Valve Catalog - RM (North America)前往官网 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
先导式溢流阀 - 系列RM
