明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

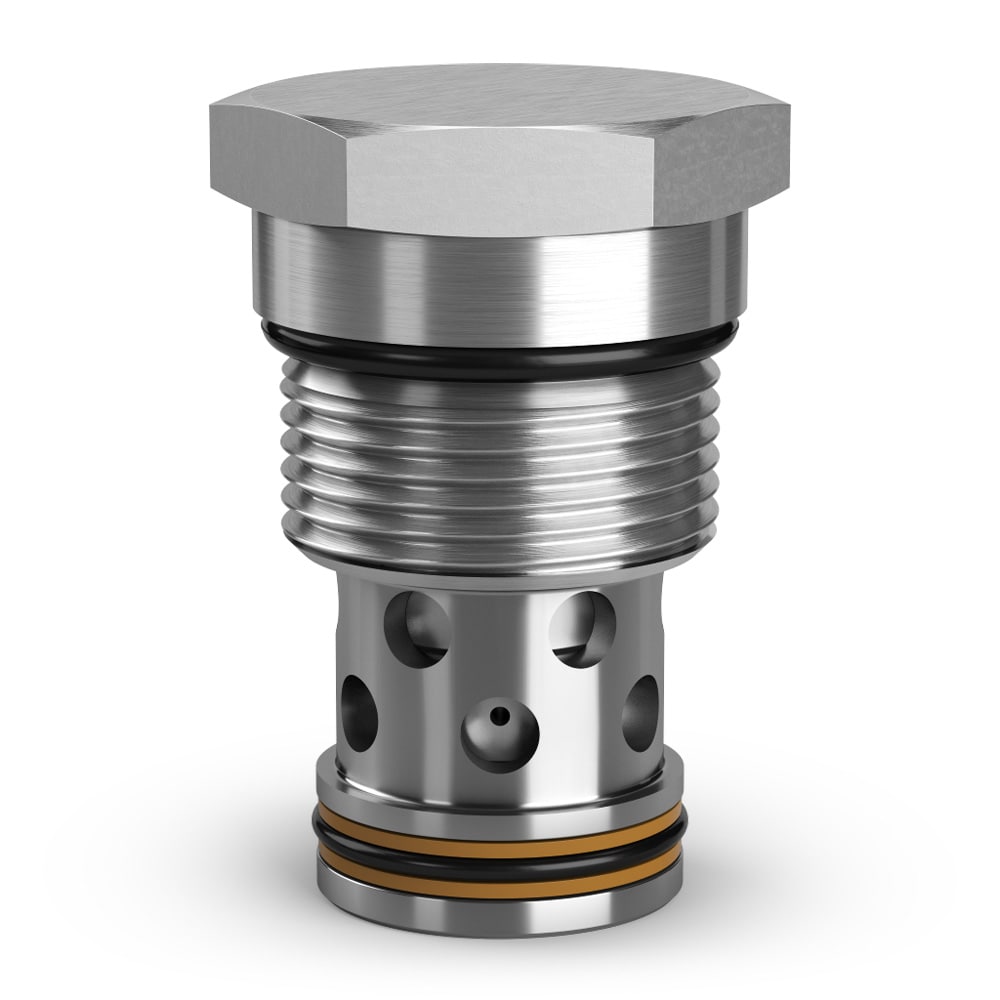

液控单向阀（先导关闭）
CVH104P 以及 D06C2 型座阀型单向阀设计为液流从油口2(侧面)进，至油口1(底部)出。这样的流向使设计者能优化控制阀块的空间，同时能获得优异的性能。
SERIES OVERVIEW
液控单向阀（先导关闭）
CVH104P 以及 D06C2 型座阀型单向阀设计为液流从油口2(侧面)进，至油口1(底部)出。这样的流向使设计者能优化控制阀块的空间，同时能获得优异的性能。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 14
- 图片与资料
- 4
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最大流速5, 132 gal/min, 34, 500 L/min
开启压力45, 75, 36, 50, 100, 145 psi, 3.1, 5.2, 2.5, 3.4, 6.9, 10 bar
密封材料D 型圈 (标准)，丁腈橡胶，氟碳橡胶
流速5, 132 gal/min, 34, 500 L/min
最小运行压力5000, 6000 psi
最大运行压力350, 420 bar
最大入口额定压力6000 psi, 350, 420 bar
泄漏率2, 在 5000 psi (350 bar) 压力下, 3, 在 6000 psi (420 bar) 压力下 drops/min
功能标准
启动类型Pressure Sensing
流动方向1-2 checked, 2-1 free flow
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度具有粘度在 45-2000 SSU (6 至 420 cSt) 时润滑特性的矿物基或合成液压液 cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件为碳钢. 所有零件为硬化钢
腔体尺寸C10-2, C16-2
安装扭矩51-55, 74 lb-ft, 74 lb-ft, 69-75, 100 Nm, 100 Nm
工作温度'-50° 到 +270°, -30° 到 +250°, -15° 到 +400° °F, -45° 到 +132°, -34° 到 +121°, -26° 到 +204° °C
最高运行温度'+200, +250, +400 °F, +93, +121, +204 °C
最低运行温度'-35, -30, -15 °F, -37, -34, -26 °C
重量0.18, 0.57 lb, 0.57 lbs, 0.08, 0.26 kg, 0.26 kg
阀体材料N/A
具体产品
型号与订货号
共 14 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 4 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
