产品系列
滑阀型逻辑元件
派克可提供系列范围很广的滑阀型逻辑元件, 用于方向、压力及流量控制, 有常开与常闭, 内控与外控等各种选项, 工作压力高达 6000 psi (420 bar), 流量到 132 gpm (500 Lpm)。
SERIES OVERVIEW
滑阀型逻辑元件
派克可提供系列范围很广的滑阀型逻辑元件, 用于方向、压力及流量控制, 有常开与常闭, 内控与外控等各种选项, 工作压力高达 6000 psi (420 bar), 流量到 132 gpm (500 Lpm)。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 242
- 图片与资料
- 6
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
最大流速15, 42, 45, 50, 80, 106, 132 gal/min, 57, 160, 189, 303, 170, 400, 500 L/min
配置常闭, 先导控关, 常闭, 释压开启, 常开, 释压关闭
流动方向底部至侧面 (1-2), 侧面至底部 (2-1)
切换压力25, 50, 75, 100, 150, 14.5, 73, 145, 218, 290 psi, 1.7, 3.5, 5.2, 6.9, 10.3, 1, 5, 10, 15, 20 bar
包括阻尼孔否, 是
密封材料丁腈橡胶, 氟碳橡胶 (氟橡胶)
流速N/A, 26, 71, 90, 9.2, 24 gal/min, N/A, 100, 270, 340, 35, 90 L/min
最大运行压力3500, 5000, 6000 psi, 240, 345, 420 bar
最大入口额定压力3500, 6000 psi, 240, 420 bar
启动类型Pilot to Close, Vent to Close, Vent to Open
泄漏率82 @ 3500 PSI (BAR), 50 @ 1450 PSI (BAR), 90 @ 1450 PSI (BAR) cm3/min
腔体尺寸C10-3S, C16-3S, C20-3S
功能Logic Valve
运行类型Pilot Operated
先导位置外控, 内控
通气功能内控, 外控
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度粘度为 45-2000 SSU (6 至 420 cSt) 的矿物基或润滑性合成液压油 cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件为钢制, 所有工作零件均为硬化钢
安装扭矩16, 60-65, 83, 37, 74, 110 lb-ft, 22, 81-88, 113, 50, 100, 150 Nm
工作温度'-30° 至 +250°, -15° 至 +400° °F, -34° 至 +121°, -26° 至 +204° °C
最高运行温度'+200, +225, +250, +400 °F, +93, +107, +121, +204 °C
最低运行温度'-35, -30, -15 °F, -37, -34, -26 °C
重量0.3, 0.78, 1.78, 0.31, 0.84, 1.52, 0.29, 0.82 lb, 0.14, 0.33, 0.81, 0.38, 0.69, 0.13, 0.37 kg
阀体材料N/A
具体产品
型号与订货号
共 242 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 6 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。

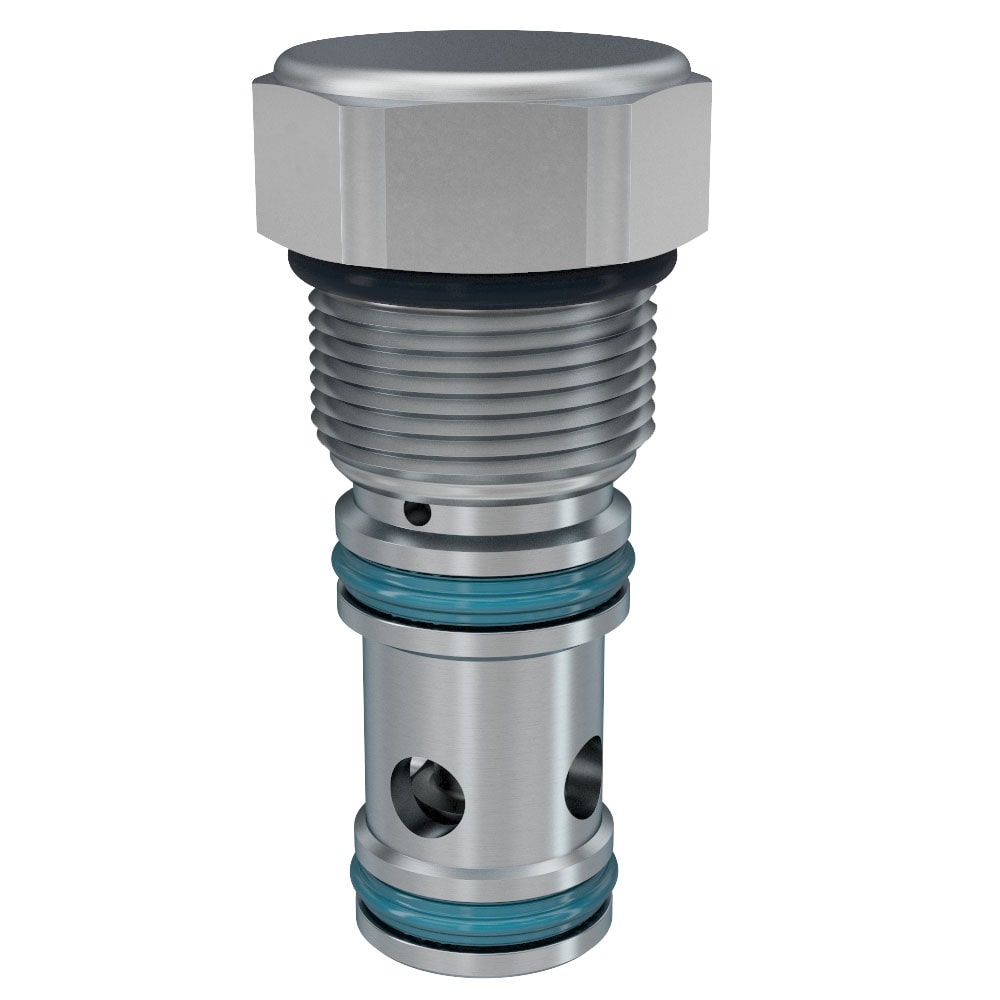

产品图片 · 本地资料Thumbnail 1

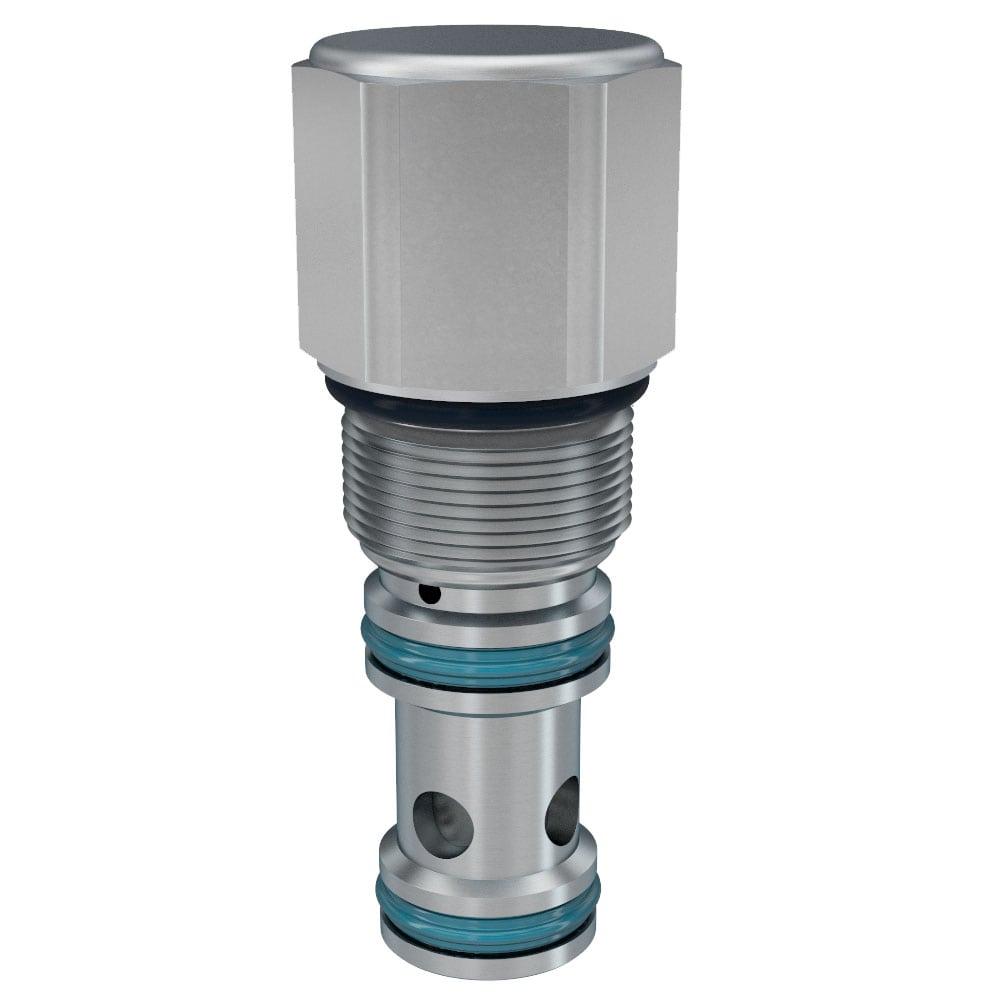

产品图片 · 本地资料座阀型逻辑元件工程资源
