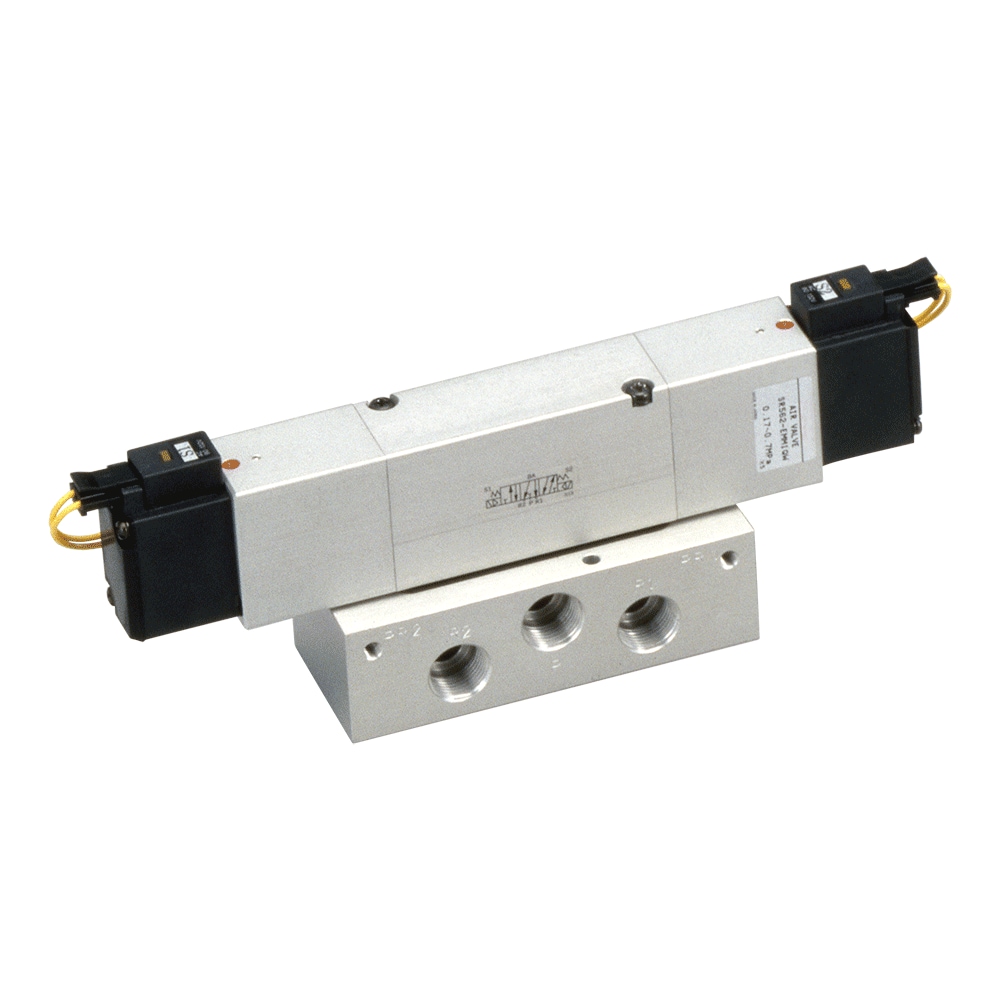

Small-size Solenoid Valve Model:SR562
Compact oil-free 5-port pneumatic solenoid valve SR562 series with a valve width of 27 mm and an effective cross-sectional area of 40 mm². DC24V, AC100V, AC200V are standard voltage specifications.
SERIES OVERVIEW
Small-size Solenoid Valve Model:SR562
Compact oil-free 5-port pneumatic solenoid valve SR562 series with a valve width of 27 mm and an effective cross-sectional area of 40 mm². DC24V, AC100V, AC200V are standard voltage specifications.
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 105
- 图片与资料
- 1
系列介绍
产品能力与选型说明
CHINA.SOCIALTEAM@PARKER.COM
公司信息
关于我们
技术博客
投资人
社区
人才招募
公司新闻
与派克建立合作
产品品牌
全球运营
分部
销售公司
全球分布
帮助与支持
CAD 文件
申请产品样本
参照检索
购买渠道
沪ICP备16020126号
沪公网安备：31011502007480
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品类型Direct type
产品序列5-port 2-position,5-port 3-position
控制方法Solenoid valve
阀门配置5-port 2-position:Return type(SR562-R),Detent type(SR562-D) 5-port 3-position:Closed center type(SR562-C),Exhaust center type(SR562-E),Pressure center type(SR562-P)
端口尺寸(P,A,B)･Direct screw piping type:Rc3/8(R1,R2)･Direct screw piping type:Rc3/8
孔口尺寸SR562-R,SR562-D:40mm² SR562-C,SR562-E,SR562-P:35mm²
与流体类型共同使用Air
润滑剂Unnecessary(But possible)
额定压力0.17～0.7MPa
可承受压力1.05MPa
响应时间12V DC,24V DC(In ON/OFF state)･SR562-R:25/30ms or less SR562-D:15ms or less SR562-C,SR562-E,SR562-P:25/25ms or less100V AC,200V AC(In ON/OFF state)･SR562-R:25/25ms or less SR562-D:15ms or less SR562-C,SR562-E,SR562-P:25/25ms or less Values at an air pressure of 0.5MPa.The values were obtained at the opposite positions in the case of 2-position valves or in the valve neutral state in the case of 3-position valves. ms
工作温度'+5 to +50℃(Ambient temperature and fluid temperature) °C
安装Free
超控功能Manual override:Pushing
抗振性SR562-R:1373.0m/s²(1373.0m/s² in axial direction) SR562-D:1373.0m/s²(245.2m/s² in axial direction) SR562-C,SR562-E,SR562-P:1373.0m/s²(490.3m/s² in axial direction)
最大冲击速度SR562-R:1373.0m/s²(1373.0m/s² in axial direction) SR562-D:1373.0m/s²(245.2m/s² in axial direction) SR562-C,SR562-E,SR562-P:1373.0m/s²(490.3m/s² in axial direction)
输入电压12V DC,DC24V 100V AC,200V AC 50Hz/60Hz V, 12V DC:10.8V DC to 13.2V (12V±10%) 24V DC:21.6V DC to 26.4V (24V±10%) 100V AC:90V AC to 132V (100V-10% to +32%) 200V AC:180V AC to 264V (200V-10% to +32%)
线圈类型12V DC,24V DC:Flywheel diode against surge 100V AC,200V AC:Shading type
启动电流100V AC 50Hz:55mA,60Hz:49mA 200V AC 50Hz:28mA,60Hz:25mA(When rated voltage is applied) mA
运行电流12V DC:140mA(1.7W) 24V DC:75mA(1.8W) 100V AC 50Hz:24mA,60Hz:19mA 200V AC 50Hz:12mA,60Hz:10mA(When rated voltage is applied) mA
容许电路泄漏12V DC:8.0mA 24V DC:4.0mA 100V AC 50Hz/60Hz:4.0mA 200V AC 50Hz/60Hz:2.0mA
绝缘100MΩ or more
电气连接Lead wire type With protective circuit(RK):300mm P socket type With indicating lamp/protective circuit(PW):300mm(Standard),1000mm(1L),3000mm(3L)(Order made) Q socket type With indicating lamp/protective circuit(QW):300mm(Standard),1000mm(1L),3000mm(3L)(Order made) DIN socket type With indicating lamp/protective circuit(DW)
引线颜色12V DC Brown:+,Black:- 24V DC Red:+,Black:- 100V AC:Yellow 200V AC:White The 1m(1L) and 3m(3L) lead wires of the P socket and Q socket type valves are in red and black.
LED 颜色12V DC,24V DC:Red 100V AC:Yellow 200V AC:Green
电涌保护器12V DC,24V DC:Flywheel diode 100V AC,200V AC:Varistor
包括附件Mounting plate(Return type only)
重量SR562-R:310 SR562-D:420 SR562-C,SR562-E,SR562-P:510 g, 420 g (SR562-D), 510 g (SR562-C,SR562-E,SR562-P)
