产品系列

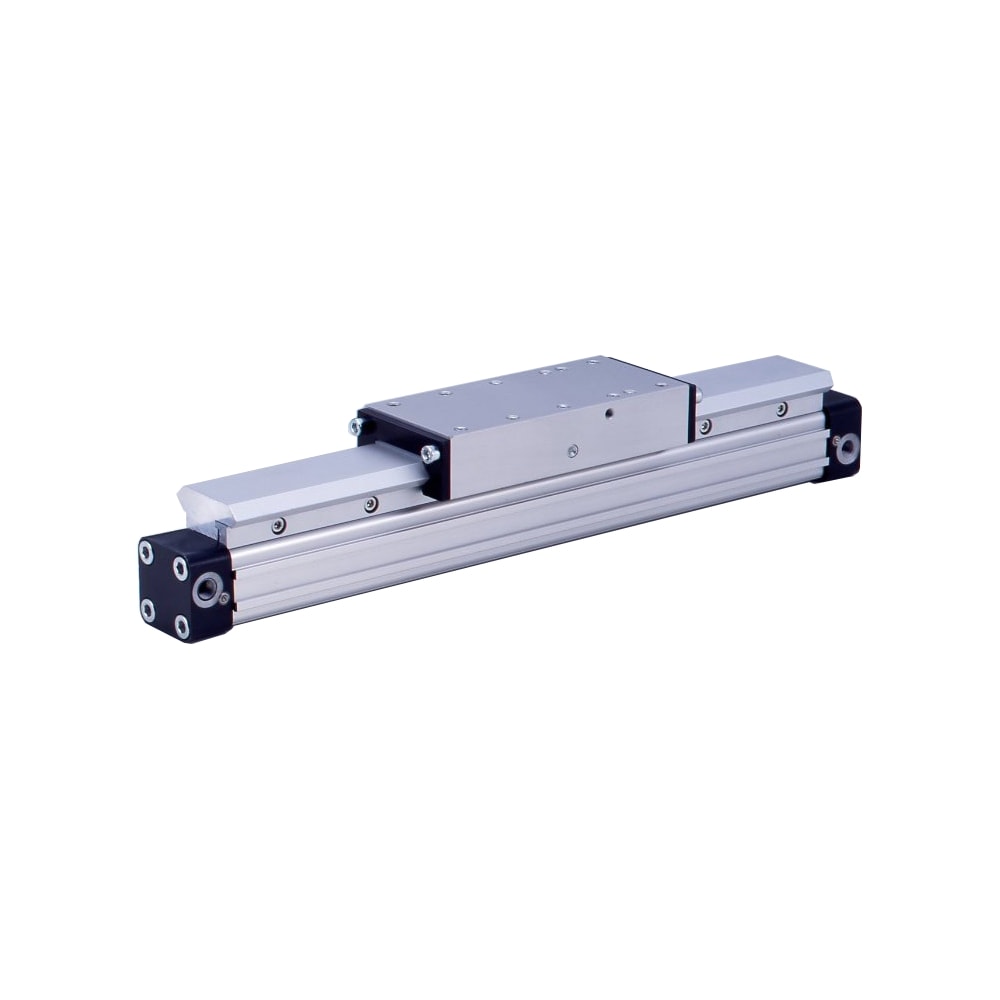

Rodless Cylinder(Band type) Model:BL6
The BL6 rodless actuator in bore sizes Ø10 to Ø80mm is a linear actuator, guidance and control package designed into a modular system. Ideally suited for point-to point, reciprocating and simple traverse / transfer applications.
SERIES OVERVIEW
Rodless Cylinder(Band type) Model:BL6
The BL6 rodless actuator in bore sizes Ø10 to Ø80mm is a linear actuator, guidance and control package designed into a modular system. Ideally suited for point-to point, reciprocating and simple traverse / transfer applications.
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 21
- 图片与资料
- 1
系列介绍
产品能力与选型说明
$19
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品类型Basic style
孔径φ16,φ25,φ32,φ40,φ50,φ63,φ80 mm
与流体类型共同使用Air
冲程长度φ16,φ25:Standard maximum stroke 2800,Fabrication stroke 5800 φ32 to φ50:Standard maximum stroke 2700,Fabrication stroke 5700 φ63,φ80:Standard maximum stroke 2500,Fabrication stroke 5500 mm, φ32 to φ50:Standard Maximum Stroke 2700,Fabrication Stroke 5700 mm, φ63,φ80:Standard Maximum Stroke 2500,Fabrication Stroke 5500 mm
润滑剂Unnecessary
额定压力φ16:0.15 to 0.8MPa φ25 to φ80:0.1 to 0.8MPa, 0.1 to 0.8 MPa (φ25 to φ80)
运行速度φ16:200 to 2500mm/s φ25 to φ80:200 to 4000mm/s, 200 to 4000 mm/sec (φ25 to φ80)
工作温度-10 to +80℃(No freezing) °C
缓冲类型Air cushioning
安装位Free
端口位置Basic style,Common ports type(φ25 to φ63)
缓冲冲程长度φ16:11mm φ25:17mm φ32:20mm φ40:27mm φ50:30mm φ63:32mm φ80:39mm, 30 mm (φ50), 32 mm (φ63), 39 mm (φ80), 27 mm (φ40), 17 mm (φ25), 20 mm (φ32)
冲程公差1500mm or less:0 to +1.5 1501 to 5500mm:0 to +2.5 5501mm or more:0 to +3, 0 to +2.5 mm (1501 to 5500 mm), 0 to +3 mm (5501 mm or More)
包括附件Clevis attachment,Turn bracket,Mounting block,Intermediate support, Turn Bracket, Mounting Block, Intermediate Support
具体产品
型号与订货号
共 21 条产品记录。独立型号尚未确认的产品可按订货号查询。
