明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

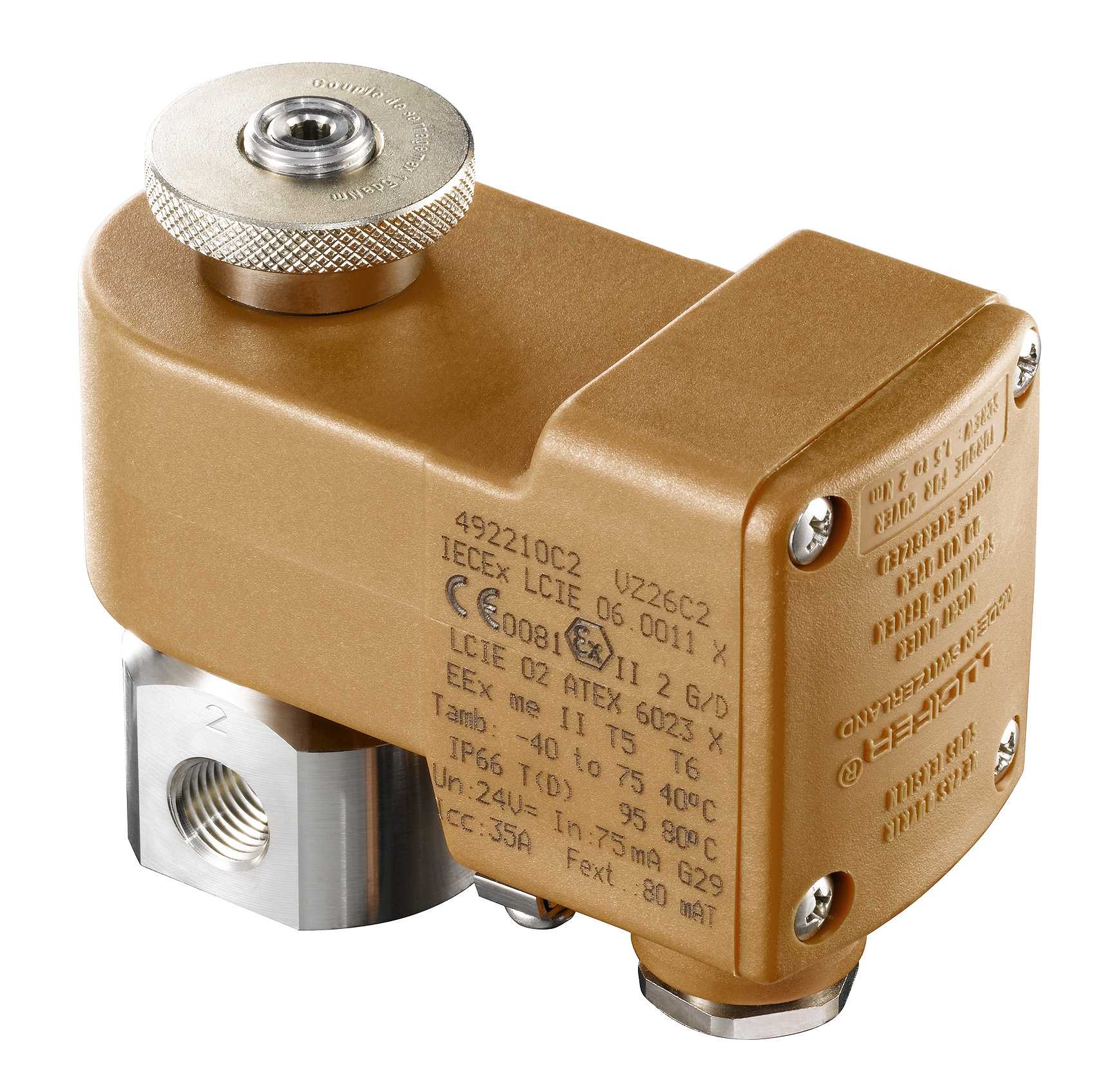

用于工业和过程控制应用的 V 系列电磁阀
V 系列是全系列 1/4" 直动式电磁阀，提供多种密封材料和不同的流量。
SERIES OVERVIEW
用于工业和过程控制应用的 V 系列电磁阀
V 系列是全系列 1/4" 直动式电磁阀，提供多种密封材料和不同的流量。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 93
- 图片与资料
- 2
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
启动类型Direct Operated
端口类型Pipe mounting, -
阀座材料Stainless Steel, -
孔口尺寸0.8 mm, 1.0 mm, 1.5 mm, 2.0 mm, 2.5 mm, 3.0 mm, 4.0 mm, 5.0 mm, n/a
排气孔尺寸n/a, 2.5 mm, 1.5 mm, 1 mm, 2 mm
流量系数 20.6 m3/hour, 0.42 m3/hour, 0.27 m3/hour, 0.09 m3/hour, 0.18 m3/hour, 0.21 m3/hour, 0.04 m3/hour, 0.15 m3/hour, n/a
最小运行压力0 bar AC/DC, 0 bar AC, 0 bar DC, 0 bar , 0 bar
最低流体温度'-10° C, 0° C, -30° C, -20° C, -40°C, -25° C, -25°C
最高流体温度'+120° C, +75° C, +130° C, +180° C, +65° C, +80° C, +100° C, +140° C, +55° C
线圈功耗'-, 0.3W to 2.3W, 8W, 14W, 12W, 9W, 3W, 0.3W to 1.2W, 8 W
绝缘级别'-, H 180 °C, F 155 °C
符合规格'-, Without valve body - Max operating pressure determinated with stroke 2.25mm nozzle dia.=6mm . Coil energized 30 min maxi. , High corrosion resistant valves, If fluid is water temperature shall not exceed 40°C, Intrinsically safe, Valve delivered with a
具体产品
型号与订货号
共 93 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 2 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
用于工业和过程控制应用的 V 系列电磁阀
