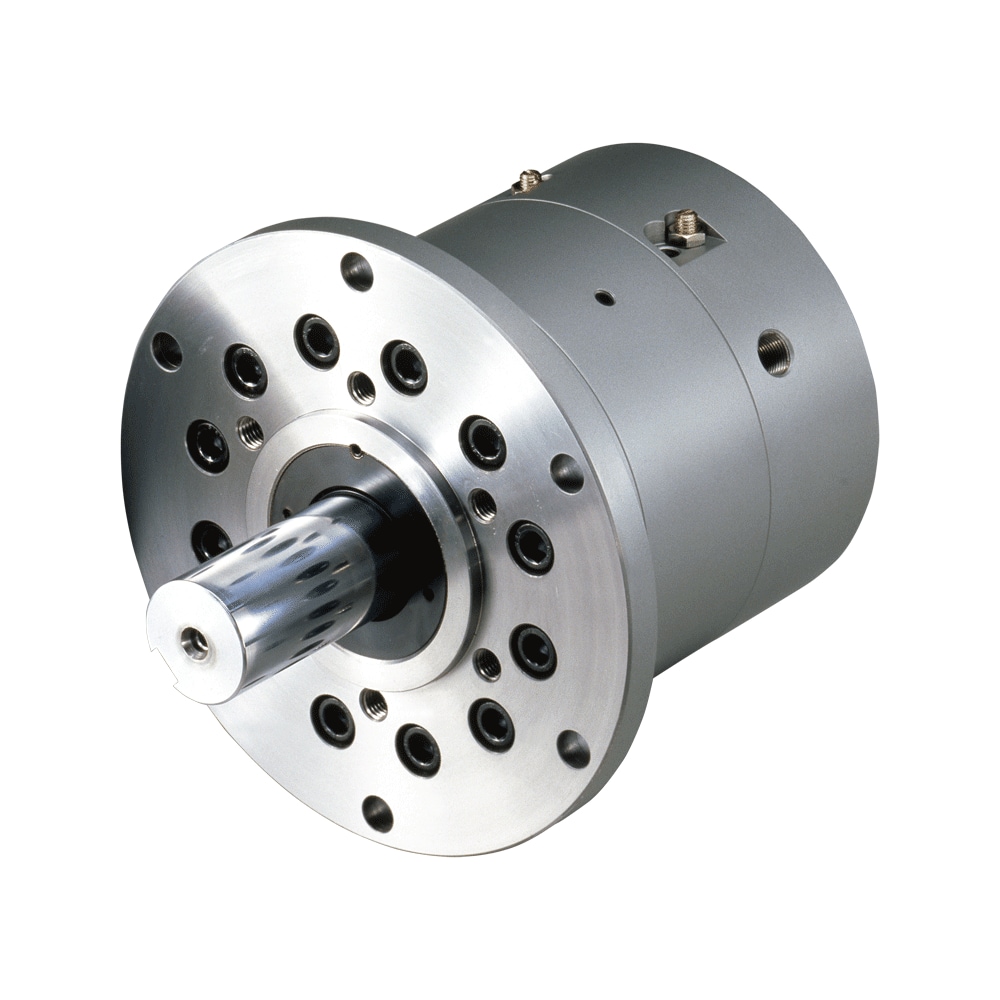

7MPa Vane Type Rotary Actuator Model:70RV
Vane type rotary actuator 70RV series with a rated pressure of 7MPa. High efficiency and high output can be obtained. Furthermore, a tapered roller bearing is used for the vane shaft and bearing with sufficient rigidity.
SERIES OVERVIEW
7MPa Vane Type Rotary Actuator Model:70RV
Vane type rotary actuator 70RV series with a rated pressure of 7MPa. High efficiency and high output can be obtained. Furthermore, a tapered roller bearing is used for the vane shaft and bearing with sufficient rigidity.
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 32
- 图片与资料
- 1
系列介绍
产品能力与选型说明
The 70RV series is a vane type rotary actuator with 7MPa specifications. Due to the long-standing seal mechanism, it has excellent sealing properties, and there is very little internal leakage, and stable operation can be obtained for a long period of time. The lineup is extensive from small to large. Markets: ・General Industry ・Factory Automaton ・Transportation ・Machine Tools Applications: ・General industry ・Factory Automation ・Machine tools ・Conveyance Features/Benefits: ・Taper roller bearings are used for the vane shaft and bearings. ・There is very little internal leakage and stable operation is possible for a long period of time. ・Standardized single vane type, double vane type and cushioned. ・All types are equipped with parallel keys as standard equipment.
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品类型Single Vane･Double Vane, Double Vane
旋转角度Single:270°0 to +3 Double:90°0 to +3, 90 ° 0 to +3, Double
端口尺寸70RV10 to 70RV30:Rc1/8 70RV100:Rc1/4 70RV200,400:Rc3/8 70RV700:Rc1/2, Rc1/4 (70RV100), Rc3/8 (70RV200,400), Rc1/2 (70RV700)
体积70RV10 Single:10,Double:6.5 70RV15 Single:17,Double:11 70RV20 Single:24,Double:16 70RV30 Single:51,Double:34 70RV100 Single:111,Double:74 70RV200 Single:221,Double:147 70RV400 Single:435,Double:290 70RV700 Single:780,Double:520 cm3, 70RV15 Single:17,Double:11 cm3, 70RV20 Single:24,Double:16 cm3, 70RV30 Single:51,Double:34 cm3, 70RV100 Single:111,Double:74 cm3, 70RV200 Single:221,Double:147 cm3, 70RV400 Single:435,Double:290 cm3, 70RV700 Single:780,Double:520 cm3
内部泄漏率70RV10 Single:10,Double:20 70RV15 Single:15,Double:30 70RV20 Single:20,Double:40 70RV30 Single:30,Double:60 70RV100 Single:50,Double:100 70RV200 to 700 Single:100,Double:200, 70RV15 Single: 15, Double: 30, 70RV200 to 700 Single: 100, Double: 200, 70RV100 Single: 50, Double: 100, 70RV30 Single: 30, Double: 60, 70RV20 Single: 20, Double: 40
容许惯性能源70RV10：0.013 70RV15：0.025 70RV20：0.046 70RV30：0.088 70RV100：0.255 70RV200：0.510 70RV400：0.755 70RV700：0.912 J, 0.025 J (70RV15), 0.046 J (70RV20), 0.510 J (70RV200), 0.088 J (70RV30), 0.755 J (70RV400), 0.912 J (70RV700), 0.255 J (70RV100)
径向负荷能力70RV10:9.81N 70RV15:19.6N 70RV20:49.0N 70RV30:78.5N 70RV100:147N 70RV200:294N 70RV400,700:343N, 19.6 N (70RV15), 49.0 N (70RV20), 78.5 N (70RV30), 147 N (70RV100), 294 N (70RV200), 343 N (70RV400,700)
轴向负荷能力70RV10:4.90N 70RV15:9.81N 70RV20:24.5N 70RV30:39.2N 70RV100:68.6N 70RV200:137N 70RV400,70RV700:167N, 9.81 N (70RV15), 24.5 N (70RV20), 39.2 N (70RV30), 68.6 N (70RV100), 137 N (70RV200), 167 N (70RV400, 70RV700)
重量70RV10:1 70RV15:2 70RV20:3 70RV30 Single:4.3,Double:4.5 70RV100 Single:10.2,Double:10.4 70RV200 Single:20.0,Double:20.5 70RV400 Single:32,Double:33 70RV700 Single:41,Double:43, 70RV15: 2, 70RV20: 3, 70RV30 Single: 4.3,Double: 4.5, 70RV100 Single: 10.2,Double: 10.4, 70RV200 Single: 20.0,Double: 20.5, 70RV400 Single: 32,Double: 33, 70RV700 Single: 41,Double: 43
工作压力7MPa MPa
最小运行压力1 MPa
可承受压力10.5MPa MPa
最高流体温度'+60℃･Use the actuators indoors.･Do not use them in a place where they are exposed to considerable dust or vibration. °C
最低流体温度0℃(No freezing)･Use the actuators indoors.･Do not use them in a place where they are exposed to considerable dust or vibration. °C
与流体类型共同使用Petroleum-based fluid (When using another fluid, specify the fluid.)Recommended fluid:ISO VG32 to 56 (ISO viscosity grade)
