产品系列

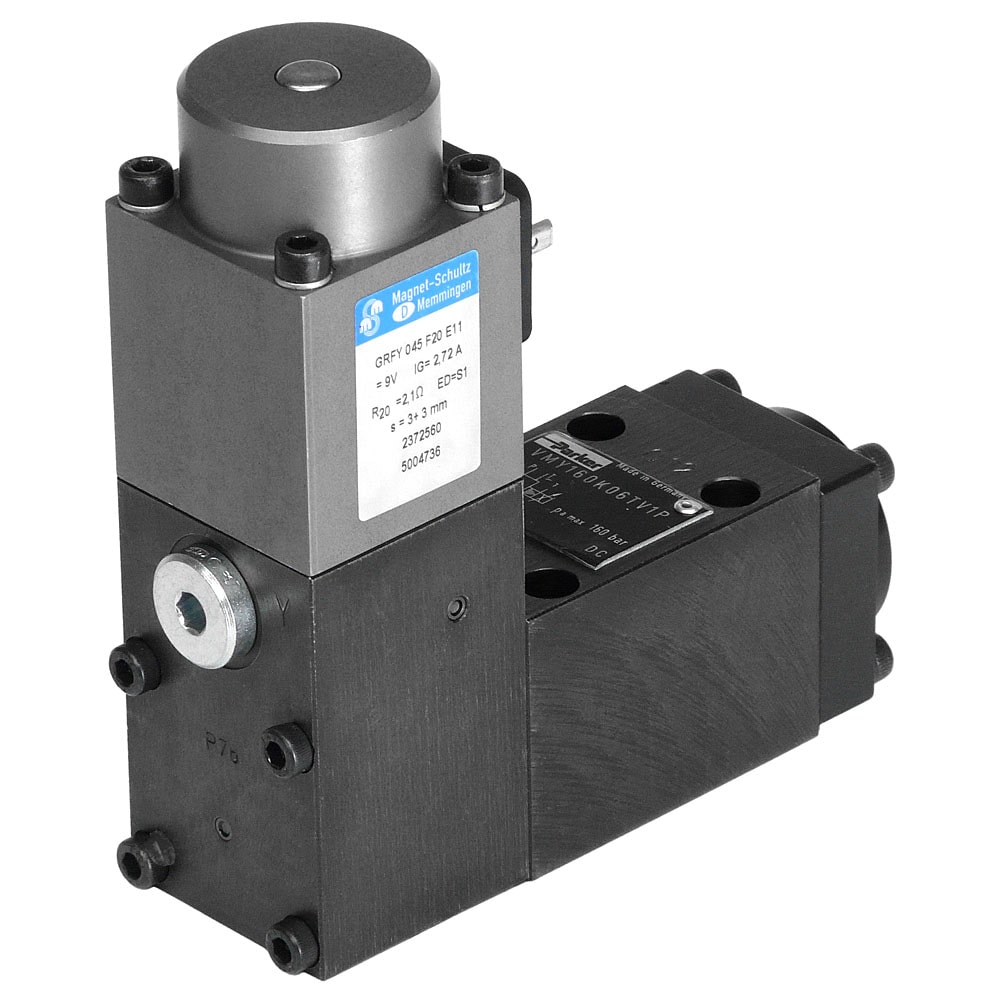

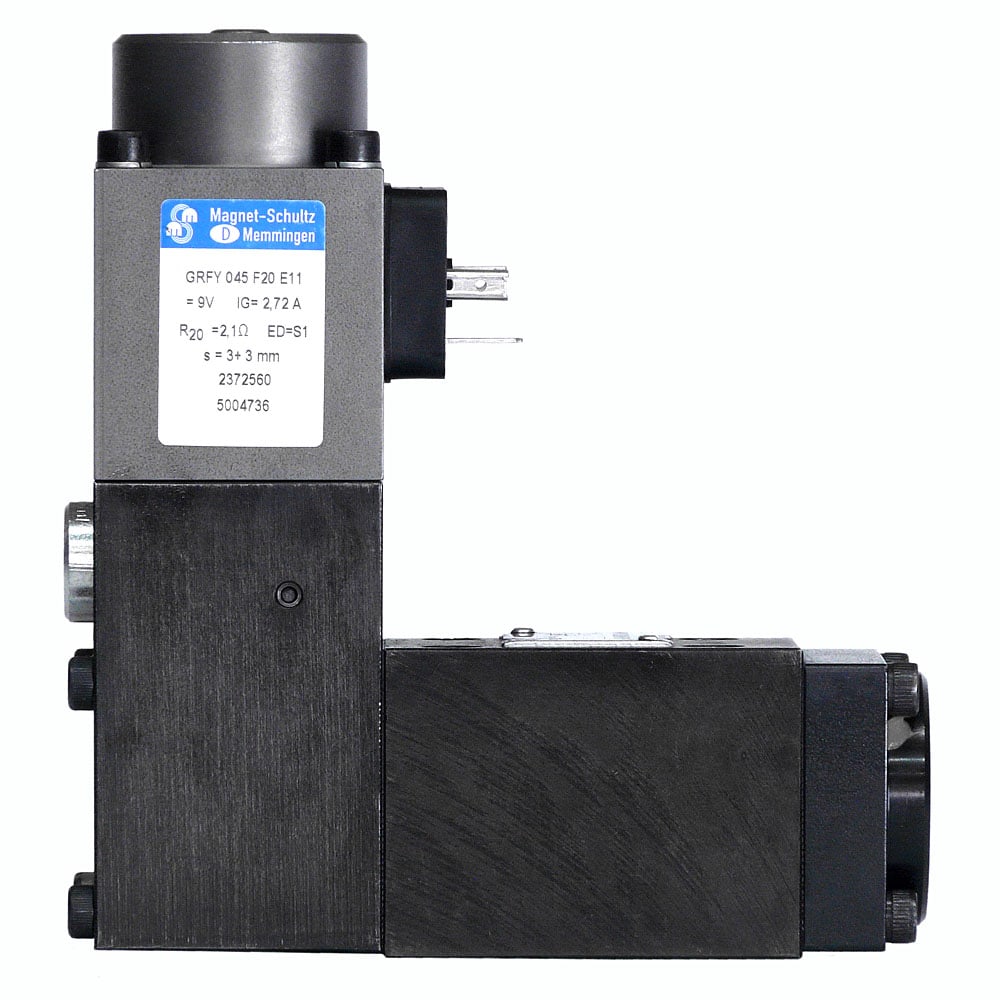

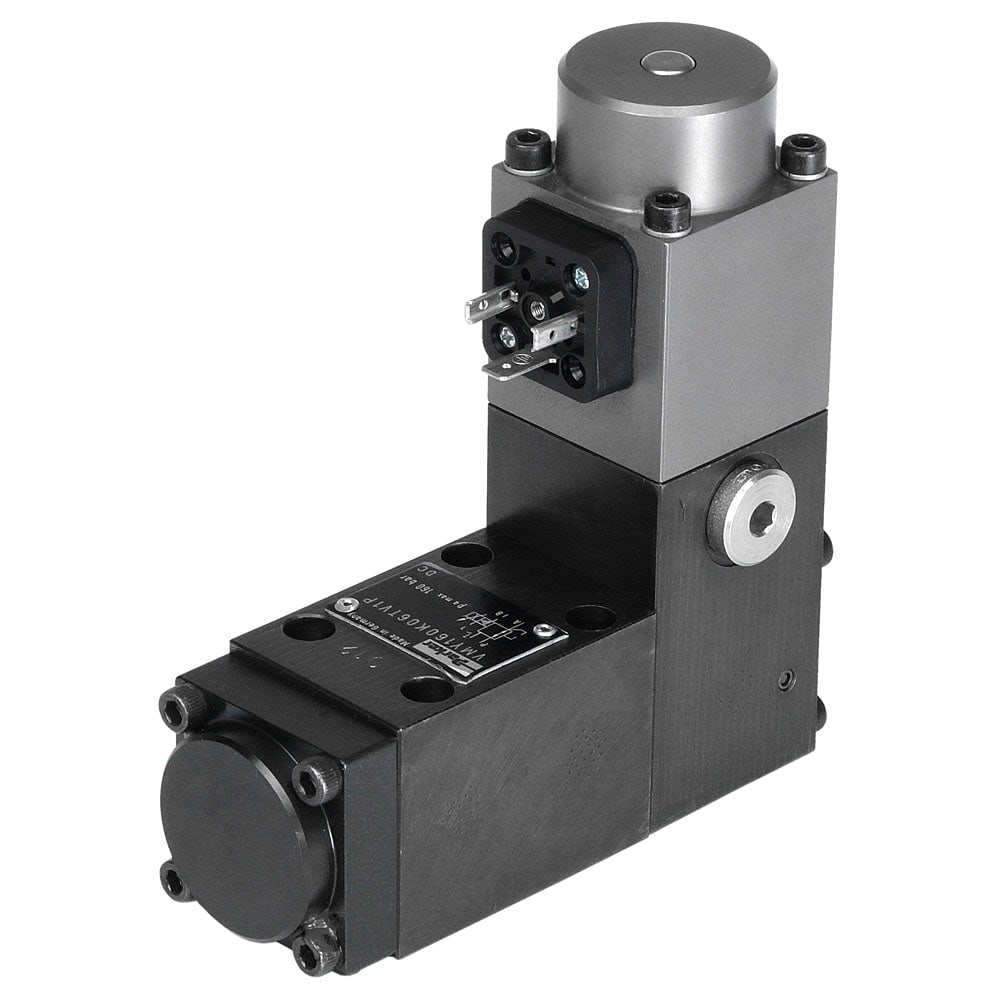

电液比例减压阀 - VMY 系列
VMY 系列电液比例减压阀有 NG10 和 NG16 两档规格，可对减压压力从0 bar至额定压力之间进行连续可变的调节
SERIES OVERVIEW
电液比例减压阀 - VMY 系列
VMY 系列电液比例减压阀有 NG10 和 NG16 两档规格，可对减压压力从0 bar至额定压力之间进行连续可变的调节
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 29
- 图片与资料
- 11
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
安装类型底板安装
运行类型先导
启动类型成比例的
重量2.8, 5.0 kg
产品序列压力阀
最大流速N/A
最大运行压力Depending on size, 315 - 350 bar
最高运行温度60 °C
最低运行温度'-20 °C
密封材料NBR, FPM
流速Depending on size, 40 - 160 L/min
最大压力设置Depending on pressure stage, 64 - 315 bar
阀体材料Steel
与流体类型共同使用Hydraulic Oil
端口连接NG06 / CETOP 03, NG10 / CETOP 05
安装位Unrestricted
功能Proportional
最高环境温度60 °C
最低环境温度'-25 °C
过滤器效率额定值ISO 4406; 18/16/13
安装方式DIN 24340 / ISO 4401 / CETOP RP121 / NFPA
应用Industrial Hydraulic
品牌Parker
技术Hydraulics
分部Industrial Systems Division Europe
阀门类型Proportional DC Valve
介质Hydraulic Oil
行业Industrial Manufacturing Equipment
最高流体温度70 °C
最低流体温度'-20 FPM, -25 NBR °C
工作温度'-20 to 50 °C
符合规格ISO 7368
具体产品
型号与订货号
共 29 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 11 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
