产品系列

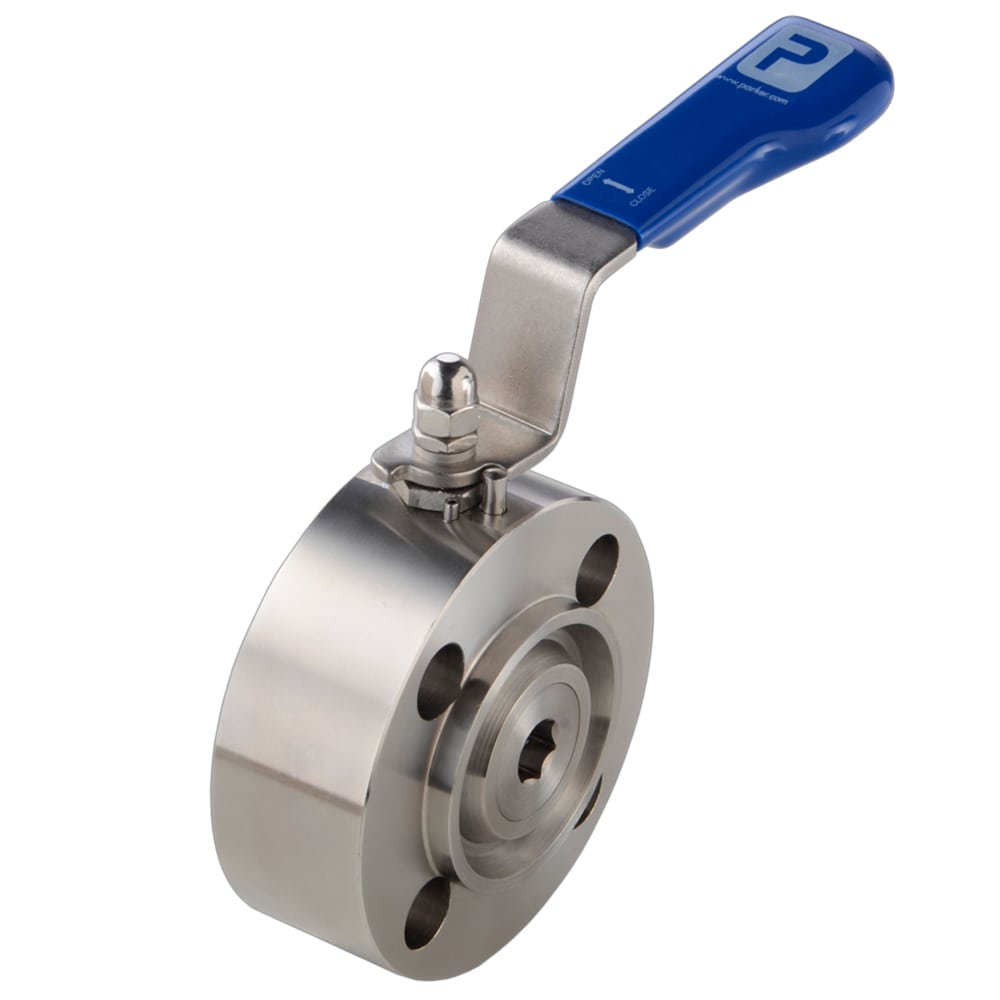

法兰式球阀 - Monoball 系列
派克对夹阀用于取代目前过程控制压力测量系统中传统的多阀安装形式
SERIES OVERVIEW
法兰式球阀 - Monoball 系列
派克对夹阀用于取代目前过程控制压力测量系统中传统的多阀安装形式
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 1476
- 图片与资料
- 4
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
孔径10 , 15 , 20 , 25 mm
安装标准法兰孔, 附带螺栓
阀门配置隔断（法兰 x 螺栓），泄放(法兰 x 法兰)
结构材料316 不锈钢，6Mo，双相钢
法兰尺寸1/2, 3/4, 1, 1-1/2, 2 inch
法兰面类型凸面，环形连接
ANSI 法兰类150, 300, 600, 900, 1500, 2500
连接尺寸1/2"。其他尺寸联系工厂
连接类型NPT 内螺纹。其他样式联系工厂
阀座材料PTFE (聚四氟乙烯）作为标准，PEEK 可选，15mm 仅限 PEEK 阀座
把手类型Optional lockable handle
符合规格Optional Fire Safe (with Graphite packing material) and NACE (316 Stainless Steel only)
包装材料PTFE as standard, Graphite packing fitted as standard for Firesafe option (API 607/BS6755 Pt2)
具体产品
型号与订货号
共 1,476 条产品记录。独立型号尚未确认的产品可按订货号查询。
