产品系列

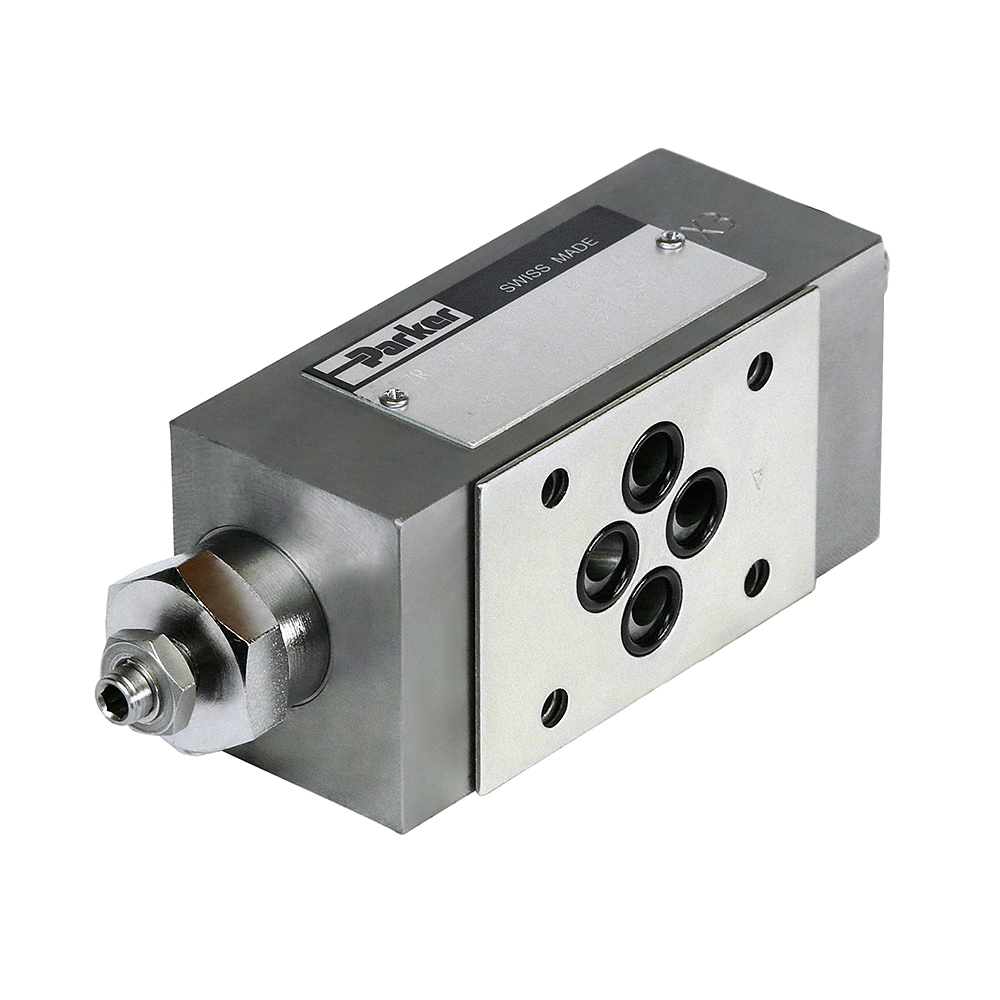

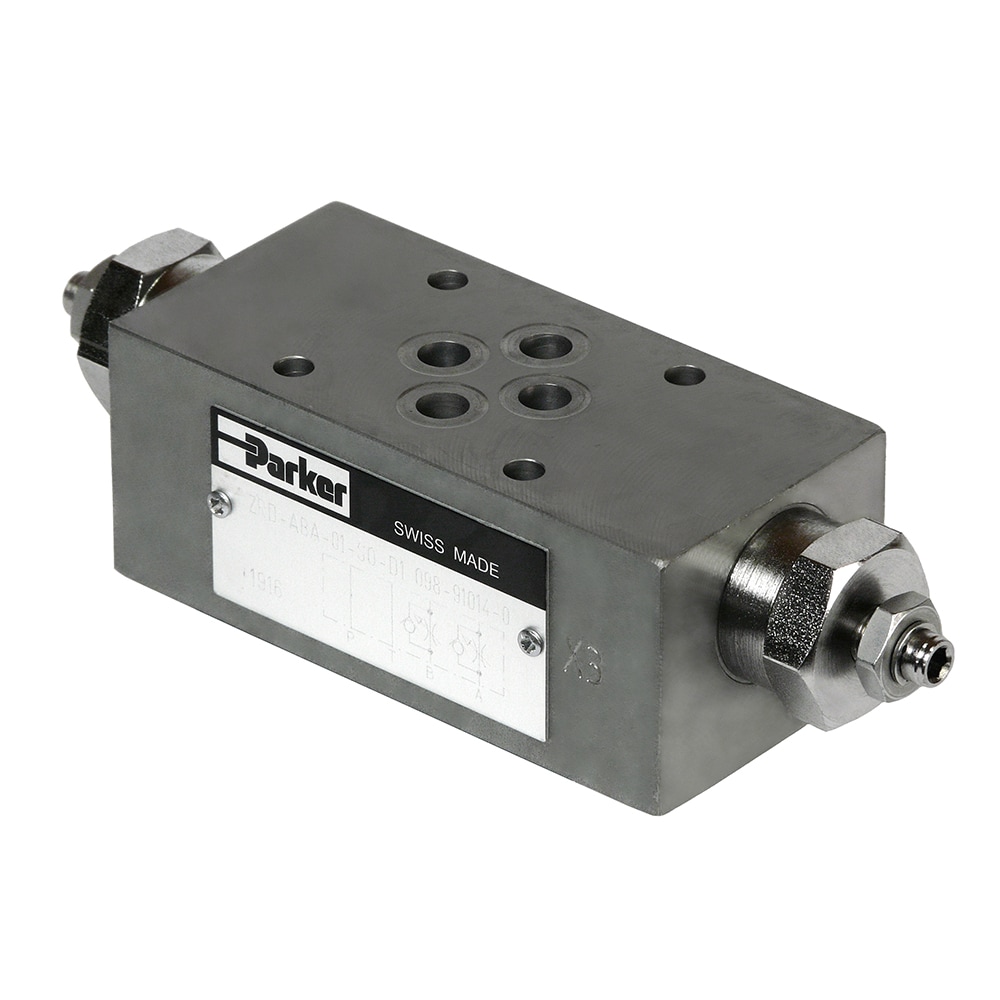

ZRD 系列叠加式单向节流阀
派克 ZRD 系列叠加式单向节流阀按通流能力可达160l/min 进行设计，单向节流功能单元可配置在油口A或B内,也可以配置在油口 A + B 内。
SERIES OVERVIEW
ZRD 系列叠加式单向节流阀
派克 ZRD 系列叠加式单向节流阀按通流能力可达160l/min 进行设计，单向节流功能单元可配置在油口A或B内,也可以配置在油口 A + B 内。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 24
- 图片与资料
- 9
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
调节机制带锁紧螺母的六角螺钉
安装类型Screw-in mounting
产品序列Throttle check valve
最大运行压力315, 350 bar
流速160, 80 L/min
启动类型Mechanical
最大流速N/A
最高运行温度60 °C
最低运行温度'-20 °C
密封材料NBR, FPM
阀体材料Steel
配置Meter-out or meter-in control in A-, B- or A- + B-port
连接尺寸N/A
连接类型N/A
开启压力0.7 bar
流动方向Free flow in one direction, blocked in opposite direction
安装位Unrestricted
功能Throttle check
具体产品
型号与订货号
共 24 条产品记录。独立型号尚未确认的产品可按订货号查询。
