产品系列

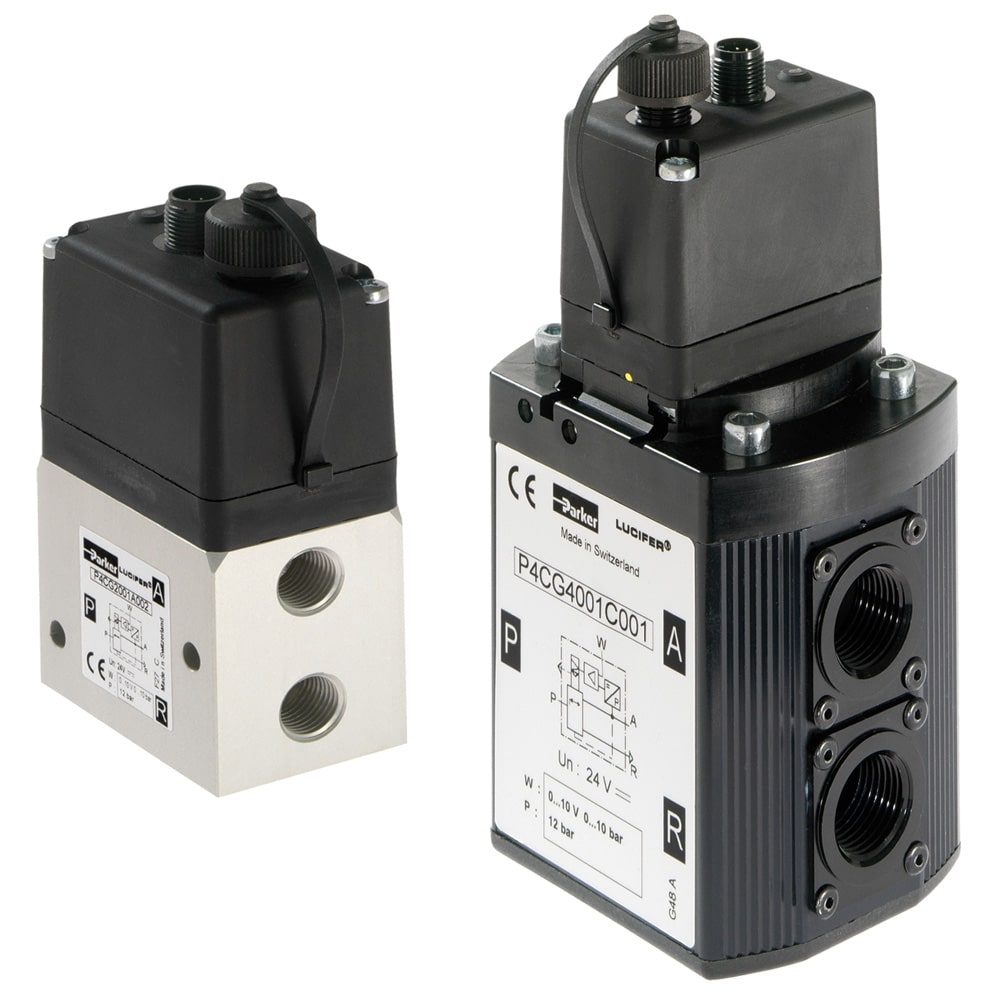

电子比例减压阀 - EPP4系列
EPP4可编程电气比例减压阀可以根据控制信号成比例的调节出口压力。该比例减压阀采用 Calys软件配置参数。
SERIES OVERVIEW
电子比例减压阀 - EPP4系列
EPP4可编程电气比例减压阀可以根据控制信号成比例的调节出口压力。该比例减压阀采用 Calys软件配置参数。
- 系列编号
- —
- 所属技术
- 仪器仪表
- 产品记录
- 4
- 图片与资料
- 5
系列介绍
产品能力与选型说明
派克EPP4 可编程比例减压阀可以根据控制信号比例调节出口压力。该设备采用 Calys 软件配置参数。通信电缆 496449，以实现设备与 PC 之间的通信。这款免费、方便使用的软件支持实时监控、记录和将参数上传至 Excel 文件，设置压力刻度（PSIG、bar、Mpa）、调整最小和/或最大压力限制、调整控制信号（0-10V 或 4-20mA）、可调的正负报警（包括延迟和定时）、完整的帮助文件等。EPP4 设备标配“自动安全”功能，这是一种特殊的电子配置，可以限制电磁线圈的过热，从而防止因温度过高而对其造成的损害。当控制信号持续给定而无输入压力时，自动安全功能会在几秒钟后自动介入。 • 控制信号或输入压力正常时，自动安全系统将被禁用 • 自动安全系统独立工作，不依赖于报警信号
阀内部脉宽调制功能可以根据 0-10V 或 4-20mA 的模拟输入信号比例调节输出压力。EPP4 比例减压阀由伺服控制气动压力减压阀组成，其中先导压力腔通过两个脉宽调制的二通电磁阀供气。内部压力传感器测量减压阀的输出压力，并向控制器提供反馈信号。控制信号与反馈信号之间的差异会转换为数字信号，以激活二通阀，以调整减压阀的输出压力。
市场 • 通用工业 • 汽车 • 工厂自动化
特点/优势 • 标配“自动安全”功能，这是一种特殊的电子配置，可以限制电磁线圈的过热，防止因温度过高而对其造成的损害 • 当控制信号持续给定而无输入压力时，自动安全功能会在几秒钟后自动介入
应用 • 通用工业 • 输送 • 包装 • 组装
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
产品类型电气比例减压阀(脉冲宽度调制)
介质过滤精度为40μ的压缩空气| 惰性气体, Inert Gases filtered to 40 micron
显示屏类型不适用
配置软件编程
压力控制范围0 到 150 psig, 0 到 10.5 bar
入口额定压力0 到 150 psig, 0 到 10.5 bar
最大流速41 | 88 SCFM, 70 | 150 m3/hour, 150 m3/hour
端口类型BSP | NPT, NPT
端口尺寸1/4" | 1/2 inch, 1/2 inch
工作温度32° to 140 °F, 0° 到 60° °C
重量2.9 kg, 6.3 lb
防护等级NEMA 4
输入电压24VDC | 12VDC | 24VAC | 120/110VAC VDC, 12 VDC, 24 VAC, 120/110 VAC
功耗1.2 | 1.6 | 1.8 | 2.4 W, 1.6 W, 1.8 W, 2.4 W
控制方法8-针 M12 & 5-针 M12
电气连接M23 Mini 迷你型; 6-针 | M12 Micro微型; 6-针 | 导管, 6-Pin M12 Micro, Conduit
响应时间充满: 20 / 排空: 20 ms, 20 ms (emptying)
