明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

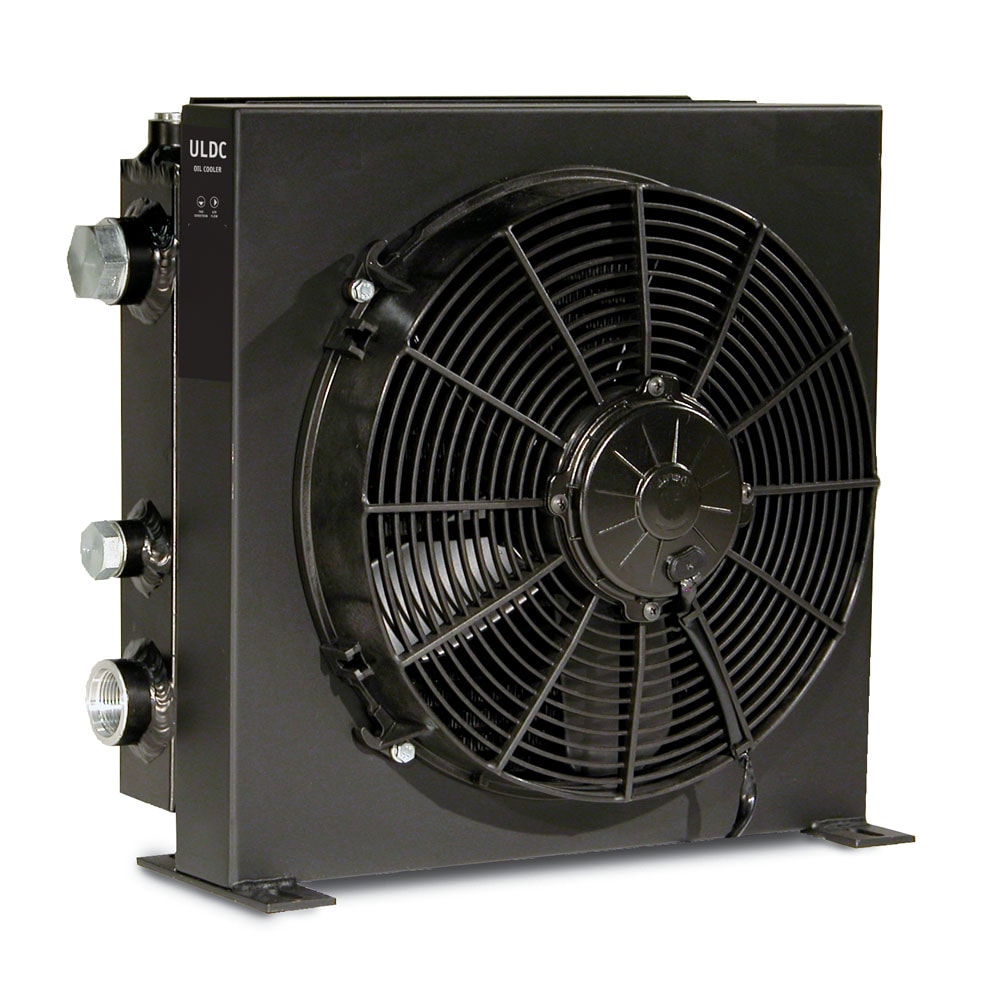

有直流电机的风冷油冷却器 - ULDC 系列
ULDC 系列提供高达37 HP的冷却。其高效，坚固的结构和12 或24 VDC电机适用于大多数移动应用。请使用产品支持标签上的尺寸调整软件来确定冷却器尺寸。
SERIES OVERVIEW
有直流电机的风冷油冷却器 - ULDC 系列
ULDC 系列提供高达37 HP的冷却。其高效，坚固的结构和12 或24 VDC电机适用于大多数移动应用。请使用产品支持标签上的尺寸调整软件来确定冷却器尺寸。
- 系列编号
- —
- 所属技术
- 密封技术
- 产品记录
- 134
- 图片与资料
- 7
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速28.0 , 33.0 , 39.6 , 52.8 , 79.3 gal/min, 106.0 , 124.9 , 149.9 , 199.8 , 300.2 L/min
最大制冷量4.1 , 6.3 , 9.7 , 15.7 , 19.7 , 22.8 , 30.5 , 37.0 HP, 3.1 , 4.7 , 7.2 , 11.7 , 14.7 , 17.0 , 22.7 , 27.6 kW
最大运行压力300 psi, 20.7 bar
最高流体温度250 °F, 121 °C
输入电压12 VDC, 24 VDC VDC, 24 VDC
电机功率输出额定值.13 HP, .27 HP, .34 HP HP
符合规格N/A
高度8.9", 10.0", 13.3", 15.6", 18.3", 20.1", 25.0", 26.7" inch, 226.1 , 254 , 330.2 , 381 , 457.2 , 508 , 635 , 660.4 mm
长度9.6", 10.5", 13.0", 15.7", 18.3", 20.1", 24.2", 25.0" inch, 243.8 , 254 , 330.2 , 381 , 457.2 , 508 , 609.6 , 635 mm
宽度5.9", 6.0", 6.8", 8.5", 8.3", 8.6", 10.1" inch, 149.9 , 152.4 , 172.7 , 215.9 , 210.8 , 218.4 , 254 mm
端口尺寸1" (#16), 1 1/4" (#20) inch, 1-1/4 inch (#20)
连接螺纹尺寸1 5/16 - 12, 1 5/8 - 12 inch, 1-5/8"-12 inch
重量11 , 13 , 20 , 26 , 33 , 40 , 55 , 66 lb, 5 , 6 , 9 , 12 , 15 , 18 , 25 , 30 kg
噪声级别68, 63, 71, 75, 82 dBA
与流体类型共同使用矿物油，油/水乳液，水乙二醇，磷酸酯, Oil/Water Emulsion, Water Glycol, Phosphate Ester
结构材料冷却器核心部件：铝<br/>风扇叶片轮毂：玻璃纤维增强性聚丙烯/铝<br/>风扇外壳：钢<br/>风扇防护：钢<br/>其他部件：钢<br/>表面处理：静电粉末涂层, Glass Fiber Reinforced Polypropylene (Fan Blades/Guard), Steel (Fan Housing/Other Parts), Electrostatically Powder-Coated Surface Treatment
具体产品
型号与订货号
共 134 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 7 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 官网链接Cooler Sizing Software前往官网 ↗技术文档 · 官网链接Coolers Maintenance and Installation Manual - HY10-1700-M1前往官网 ↗技术文档 · 官网链接Industrial and Mobile Coolers Catalog - HY10-1700前往官网 ↗技术文档 · 官网链接Installation and Servicing Instructions ULDC Series前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料冷风油冷却器旁路套件打开文件 ↗
产品图片 · 本地资料风冷油冷却器温度开关打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料冷风油冷却器旁路套件打开文件 ↗产品图片 · 本地资料风冷油冷却器温度开关打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
