明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

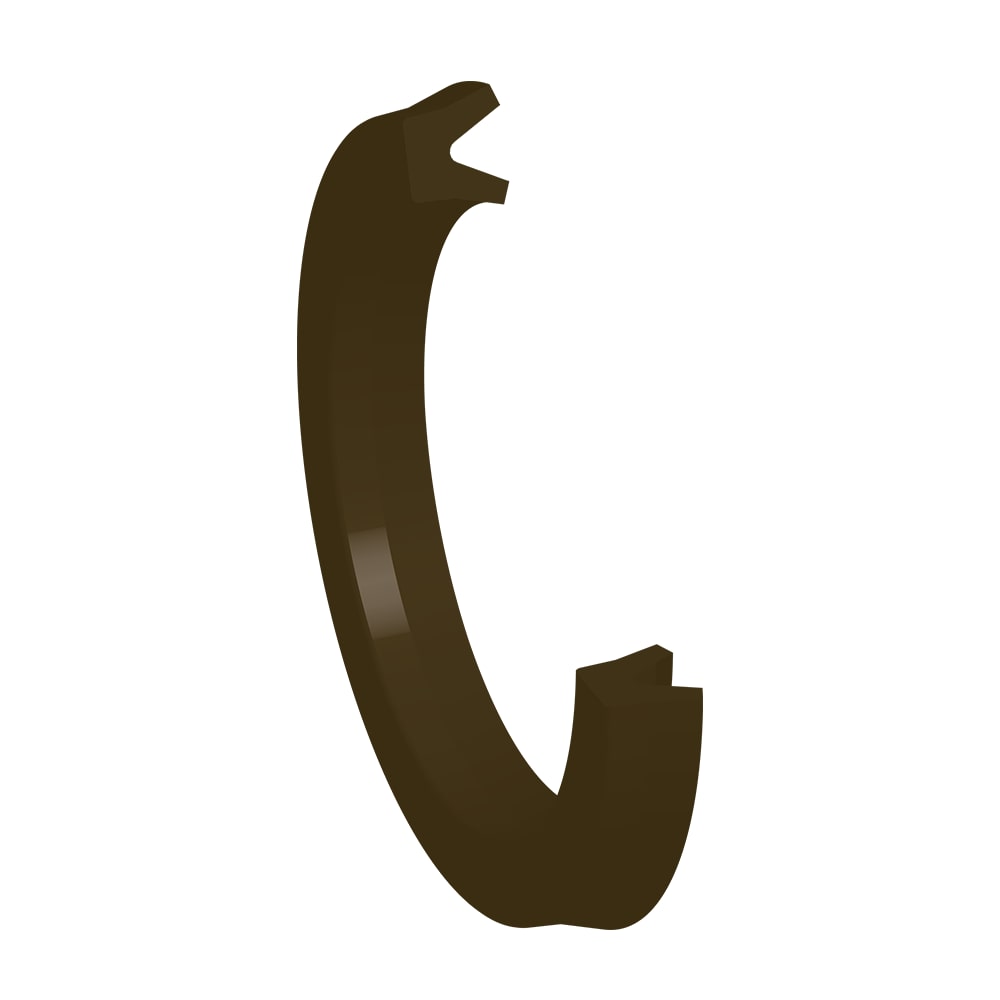

轻载斜面唇口U型密封（8400）
轻负荷对称U型圈是刀切斜面内外径唇口用于杆或活塞密封应用。
SERIES OVERVIEW
轻载斜面唇口U型密封（8400）
轻负荷对称U型圈是刀切斜面内外径唇口用于杆或活塞密封应用。
- 系列编号
- —
- 所属技术
- 密封技术
- 产品记录
- 338
- 图片与资料
- 11
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
凹槽宽度0.062 至 0.500 inch
最大运行压力2000 psi - 油; 250 psi - 空气 psi, 250 psi - Air
最低运行温度'-65 °F
最高运行温度400 °F
与流体类型共同使用空气，油，宽分布，水／蒸汽, Oil, Broad Range, Water, Steam, 油，燃料，低温水，钻井泥浆，水乙二醇，酸／基，水，蒸汽，酸，特种液压工作油，空气, Fuel, Low Temp Water, Drilling Mud, Water Glycol, Bases, Acids, Skydrol
颜色黑色
硬度计80 to 90 Shore A
热应用类型低温（<-30F）,标准温度（-30F到250F),高温（260F-400F),扩展的低到高温度（<-30F, >250F) °F, Standard Temperature (-30 to 250°F), High Temperature (260 to 400°F), Expanded Low and High Temperature (< -30°F, > 250°F)
聚合材料选件NBR(丁腈橡胶），FKM(氟橡胶），FPM(氟橡胶），EPDM，EPM, EPR(乙丙橡胶），XNBR(羧基丁腈橡胶), Fluorocarbon Rubber (FKM, FPM), Ethylene Propylene Rubber (EPM, EPR, EPDM)
符合规格无
介质多种
测量单位英寸
额定压力液压达到2000 psi
最大表面速度0.5 m/sec, 1 m/sec
密封类型轻载荷对称斜切内径和外径唇口U型密封类型
具体产品
型号与订货号
共 338 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 11 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料Basic Sealing Technology-Linear Sealing打开文件 ↗技术文档 · 本地资料Design Action Request--DAR打开文件 ↗技术文档 · 本地资料EPS Division, Nacogdoches, ISO 9001 AS9100D AS9104/1打开文件 ↗技术文档 · 本地资料EPS Division, SLC, IATF 16949:2016打开文件 ↗技术文档 · 本地资料EPS Division, SLC, ISO 9001:2015 and AS9100D in Accordance With AS9104/1打开文件 ↗技术文档 · 本地资料EPS-Tech-Tip-Typical Sealing Systems in Common Linear Fluid Power Devices打开文件 ↗技术文档 · 本地资料Fluid Power Seal Design Guide--EPS 5370打开文件 ↗技术文档 · 本地资料Frequently Asked Questions打开文件 ↗技术文档 · 本地资料Part Number Look-Up打开文件 ↗技术文档 · 本地资料查看目录打开文件 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
轻载斜面唇口U型密封（8400）
