明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列
Praedifa系列AT型防尘圈
防尘圈（两件式设计），单作用。符合ISO 6195，D标准。
SERIES OVERVIEW

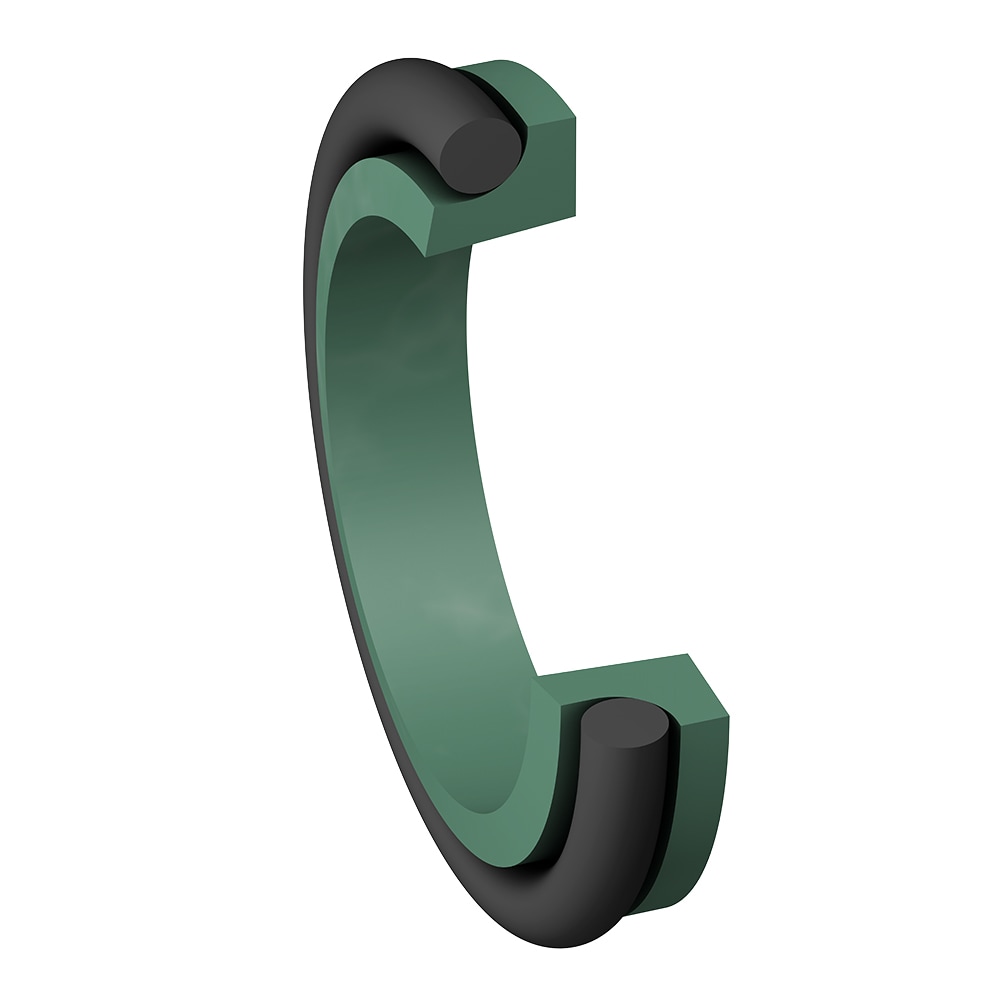

Praedifa系列AT型防尘圈
防尘圈（两件式设计），单作用。符合ISO 6195，D标准。
- 系列编号
- —
- 所属技术
- 密封技术
- 产品记录
- 5
- 图片与资料
- 6
系列介绍
产品能力与选型说明
AT型防尘圈的作用是防止灰尘、污物、沙粒和金属碎屑侵入轴向运动杆和柱塞。因此在很大程度上可以防止刮伤，保护导向元件并延长了密封件的使用寿命。

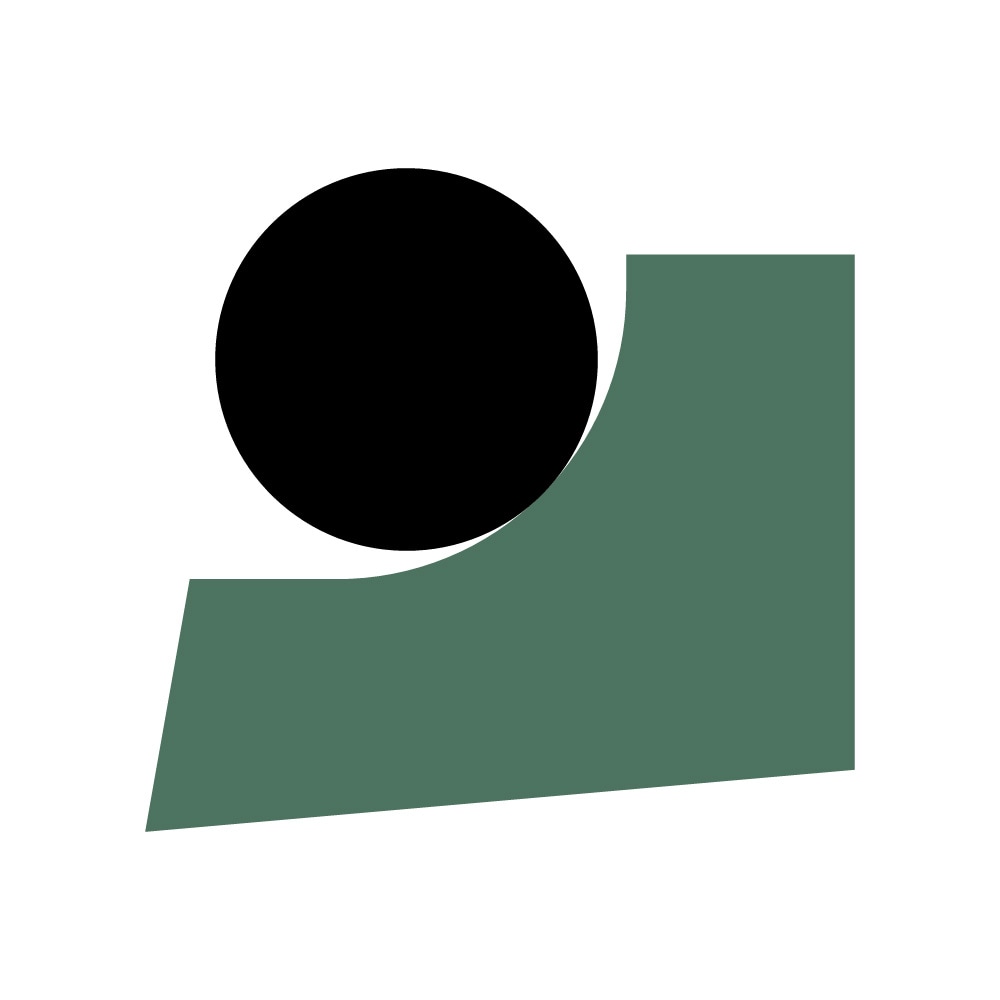

AT型防尘圈包含了一个聚四氟乙烯防尘环和一个作为施力元件的橡胶O型圈。
• 优异的耐磨性。
• 极小的起动和运动摩擦力，甚至在低速下也可保证平稳运行，无爬行现象。
• 低摩擦带来极好的滑动性能。
• 耐高温性能取决于合适的O型圈材料选择。
• 由于密封环与O型圈具有较高的耐化学性能，几乎所有介质都能适用。
• 安装尺寸符合DIN ISO 6195，D标准。
• 安装在闭式沟槽和阶梯式沟槽中。
• 提供从4到3000毫米直径的产品。
• 在短时间内可提供其它机加工尺寸的产品。
应用范围
AT型防尘圈是由PTFE滑环和橡胶O型圈组成的，因此适用于许多应用场合，特别是对于腐蚀介质和/或高温工况。可针对不同的工况选择不同的材料。
Praedifa系列AT型防尘圈可用以下材料：
00581 - 工业用途
00582 - 高温应用
00583 - 低温应用
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
热应用类型高温 (< 205 C) °C, 标准的常见温度范围 (-35°C 到 100°C ) °C
介质液压
聚合材料选件PTFE（聚四氟乙烯），TFM（改性聚四氟乙烯），TPU（聚氨酯），UHMW-PE（超高分子聚乙烯）, Thermoplastic Polyurethane (TPU, Resilon®, Ultrathan®), Ultra-High Molecular Weight Polyethylene (UHMW-PE)
最大运行压力0 bar
最低运行温度'-200 到 -20 °C
最高运行温度80 到 230 °C
最大表面速度4, 2 m/sec, 4 m/sec
测量单位Length: mm
缓冲机制没有
具体产品
型号与订货号
共 5 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 6 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料Installation Guidelines for FlexiSeals®--PTD3354打开文件 ↗技术文档 · 本地资料Installation Guidelines for Piston Seals--PTD3350打开文件 ↗技术文档 · 本地资料PTFE Seals Design Guide--PTD3354打开文件 ↗技术文档 · 本地资料Storage and Cleaning of Elastomer Seals--PTD3032打开文件 ↗产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
Praedifa系列AT型防尘圈
